Elektrische Installation
9
Installationstopologien
9.4.4
Installationstopologie (Beispiel PSC-Hybridinstallation)
218
Produkthandbuch – MOVIMOT
In dieser Installationstopologie erfolgt der Feldbusanschluss über die Mini-I/O-Steck-
verbinder X42 und X43 an der Anschlusseinheit. Verwenden Sie deshalb nur Elektro-
nikdeckel mit folgenden Anschlusskonfigurationen:
•
DFC.1.. / DSI.1.. (M12-Steckverbinder für digitale Ein-/Ausgänge)
•
DFC.2.. / DSI.2.. (Ohne M12-Steckverbinder)

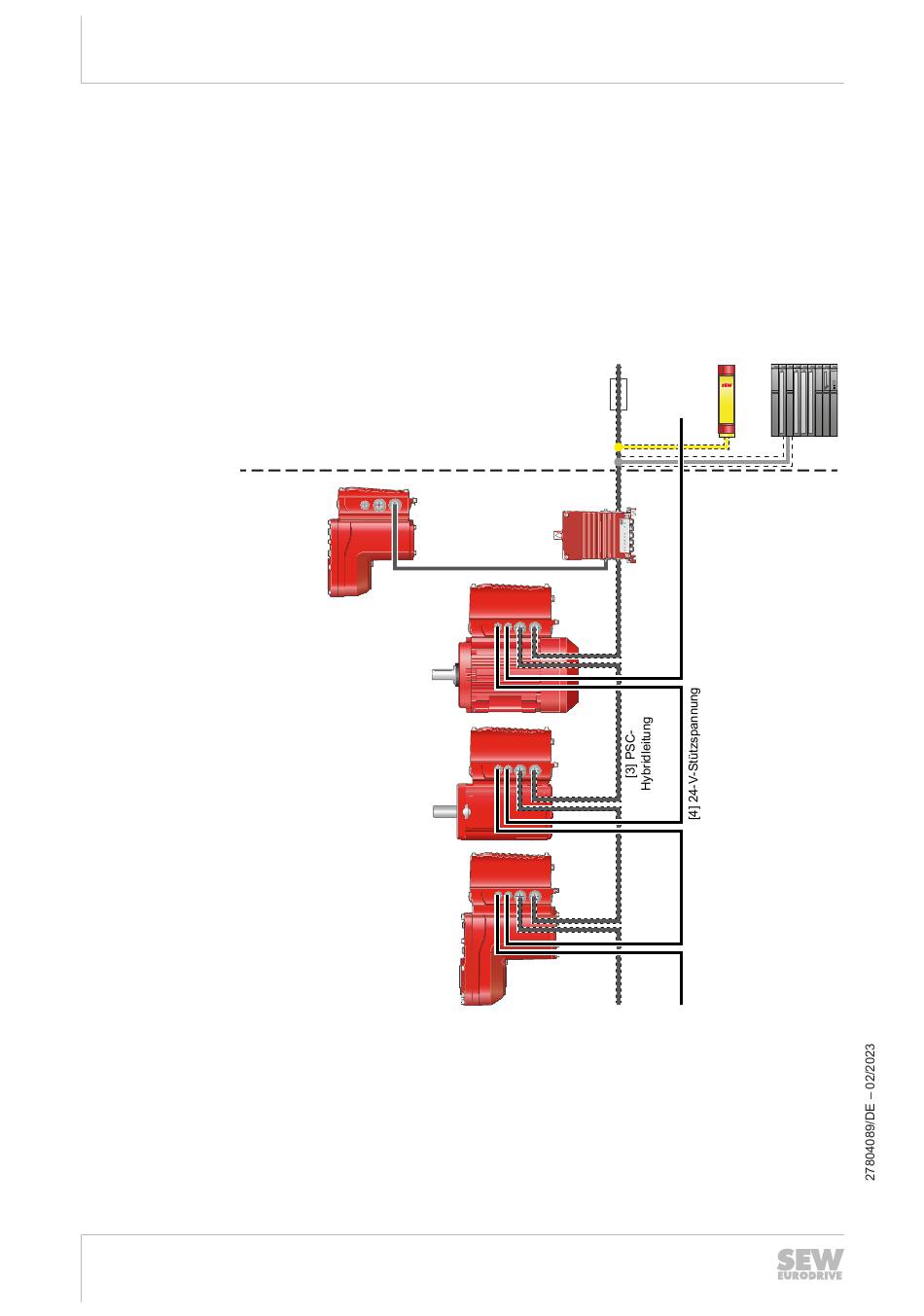

Das folgende Bild zeigt eine prinzipielle PSC-Hybridinstallationstopologie mit einer von
SEW-EURODRIVE zugelassenen Hybridleitung für Netz, STO-Signal und Kommuni-
kation. Eine optionale 24-V-Stützspannung wird separat zum Gerät geführt.
Schaltschrankebene
Feldebene
[1]
®
MOVIGEAR
classic
[2]
..DFC.1..,
..DFC.2..,
..DSI.1..,
..DSI.2..,
MOVIMOT
advanced
[2]
..DFC.1..,
..DFC.2..,
..DSI.1..,
..DSI.2..,
MOVIMOT
performance
[2]
..DFC.1..,
..DFC.2..,
..DSI.1..,
..DSI.2..,
MOVIGEAR
performance
[1]
Angeschlossene Antriebseinheiten mit oder ohne Digital Interface
[2]
Dezentrale Antriebseinheiten oder dezentrale Umrichter in Kommunikationsaus-
führung DFC oder DSI mit Anschluss über Mini-I/O-Steckverbinder.
[3]
PSC-Hybridleitung für Netz, STO-Signal, Ethernet-Feldbus. Nur 2-adriger STO-
Anschluss (2-polig PM-schaltend, 2-kanalig seriell P‑schaltend oder 1-polig
P‑schaltend) zulässig, siehe Kap. "Funktionale Sicherheit". Max. zulässige Lei-
tungslänge zwischen Sicherheitsschaltgerät und letztem Umrichter: 100 m.
[4]
Der dezentrale Umrichter verfügt über eine integrierte DC-24-V-Versorgung. Op-
tional können Sie den Umrichter extern mit DC 24 V stützen.
®
advanced
Vorsicherung /
Leitungsschutz
[2]
..DFC.1..,
..DFC.2..,
..DSI.1..,
..DSI.2..,
®
MOVIMOT
flexible
®
®
®
Netz
Sicherheits-
Steuerung
schaltgerät
24-V-
Stütz-
spannung
