Elektrische Installation
9
Kabelführung und Kabelschirmung
9.8.5
Installation mit PAC-Hybridleitung
Hinweise zur Kabelführung und Kabelschirmung – Empfohlene Kabelführung
Kabelführung
PAC-
Hybridleitung
PAC-
Hybridleitung
240
Produkthandbuch – MOVIMOT
Beachten Sie bei der Kabelführung und Kabelschirmung folgende Hinweise:
•
Kabelauswahl
– Beachten Sie bei der Kabelauswahl die empfohlenen Anschlusskabel im Pro-
dukthandbuch > Kapitel "Technische Daten" > "Anschlusskabel".
– Für Netzanschlusskabel können Sie ungeschirmte Anschlusskabel verwenden.
•
Kabelschirmung
– Verbinden Sie die Kabelschirme mit optional erhältlichen EMV-Kabelverschrau-
bungen, siehe Kapitel "EMV-Kabelverschraubungen".
•
Externer Bremswiderstand
– Beachten zusätzlich die Hinweise im Kapitel "Klemmenbelegung".
•
Beachten Sie bei der Kabelführung die zulässigen Biegeradien der Kabel.
•
Sorgen Sie für eine geeignete Zug-/Druckentlastung der Ethernet-Leitungen
(Rücksprache mit SEW‑EURODRIVE).

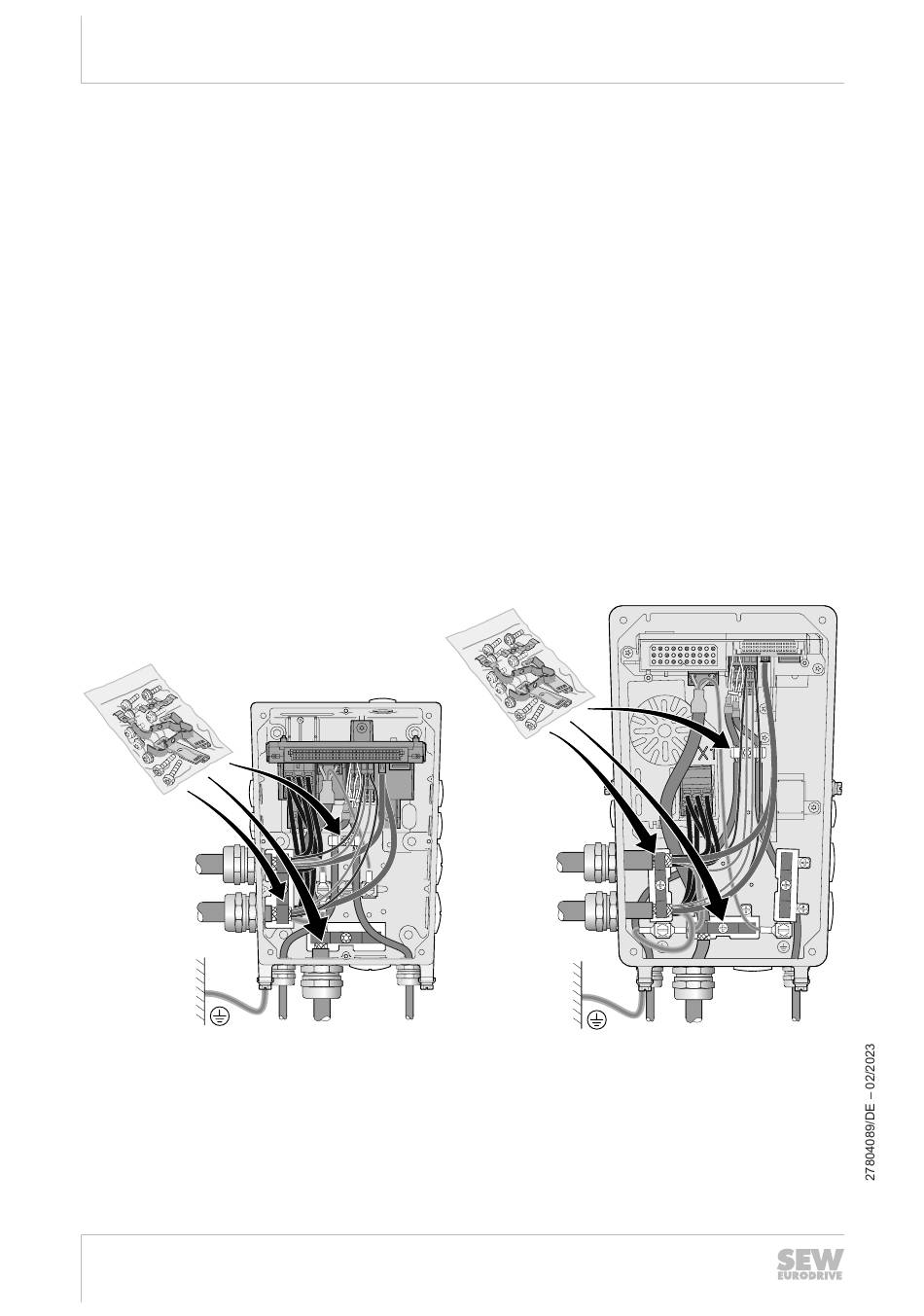

Das folgende Bild zeigt beispielhaft die prinzipielle Kabelführung.
Baugröße 1
STO
BW
STO
®
advanced
PAC-
Hybridleitung
PAC-
Hybridleitung
STO
Baugröße 2
11
12
13
14
21
22
23
24
BW
STO
38306218123
