Elektrische Installation
9
Belegung der optionalen Steckverbinder

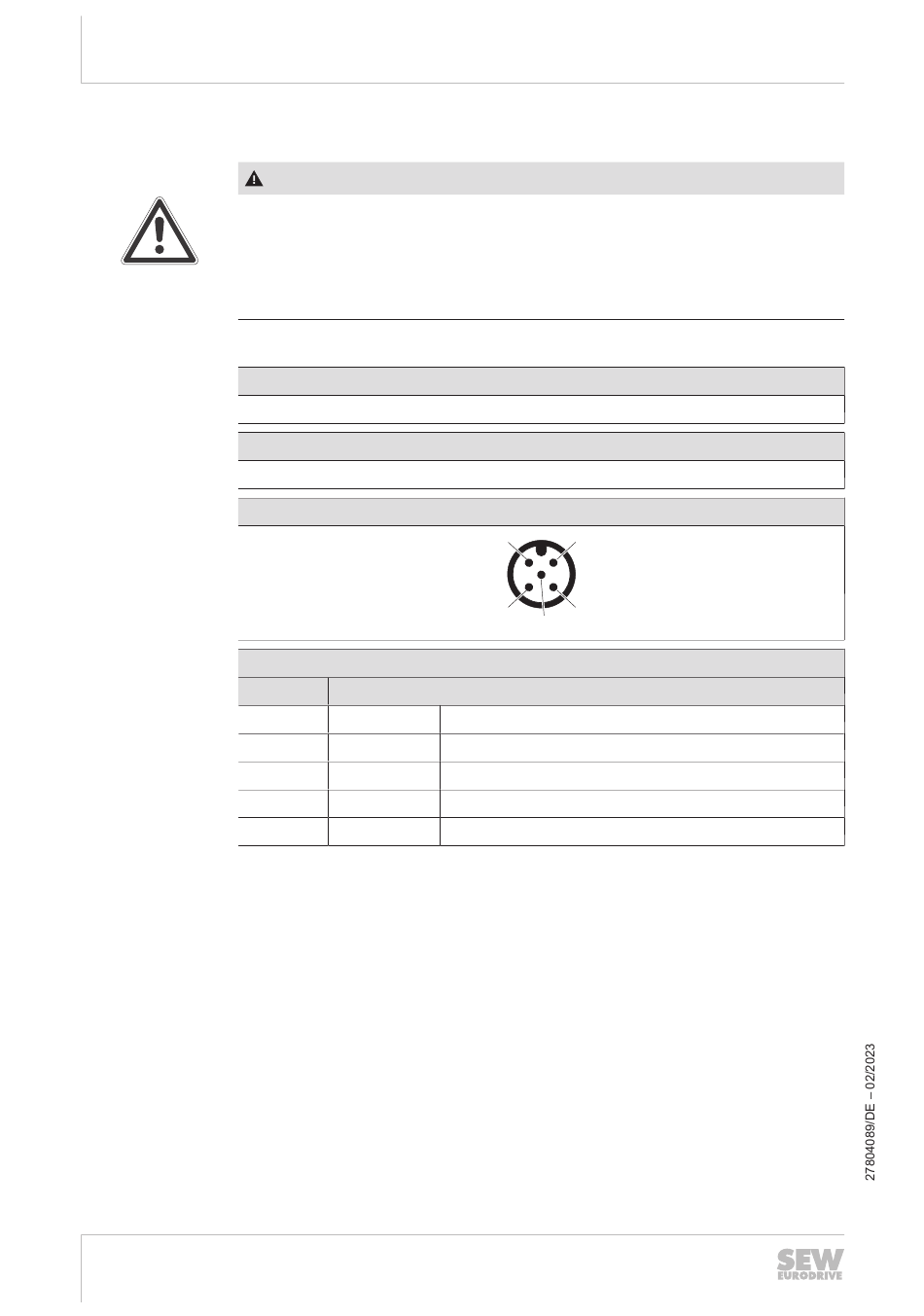

9.12.12 X5505: STO (3-adrig)
294
Produkthandbuch – MOVIMOT
WARNUNG
Außerkraftsetzen der sicherheitsgerichteten Abschaltung weiterer Geräte durch
Spannungsverschleppung bei Verwendung des STO-Brückensteckers.
Tod oder schwere Verletzungen.
•
Sie dürfen nur dann den STO-Brückenstecker verwenden, wenn alle ankommen-
den und abgehenden STO-Verbindungen an dem Gerät entfernt wurden.
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss für sichere Abschaltung (STO, 3-adrig)
Anschlussart
M12, 5-polig, male, A-codiert, Farbe: gelb
Anschlussbild
Belegung
Kontakt
Funktion
1
Res.
2
F_STO_P2
3
Res.
4
F_STO_P1
5
F_STO_M
®
advanced
2
1
3
4
5
Reserviert
Anschluss F_STO_P2
Reserviert
Anschluss F_STO_P1
Anschluss F_STO_M
