Elektrische Installation
9
Kabelführung und Kabelschirmung
9.8.3
Installation mit separat zugeführtem Ethernet-Kabel
Hinweise zur Kabelführung und Kabelschirmung – Empfohlene Kabelführung
Kabelführung
Netz
Netz
238
Produkthandbuch – MOVIMOT
Beachten Sie bei der Kabelführung und Kabelschirmung folgende Hinweise:
•
Kabelauswahl
– Beachten Sie bei der Kabelauswahl die empfohlenen Anschlusskabel im Pro-
dukthandbuch > Kapitel "Technische Daten" > "Anschlusskabel".
– Für Netzanschlusskabel können Sie ungeschirmte Anschlusskabel verwenden.
•
Kabelschirmung
– Verbinden Sie die Kabelschirme von Leitungen über die im Beipack mitgeliefer-
ten Schirmfedern mit dem Metallgehäuse des Geräts. Legen Sie dazu den
Schirm im Bereich der Schirmauflagefläche frei.
– Alternativ können für Leitungen optional erhältliche EMV-Kabelverschraubun-
gen zur Schirmauflage verwendet werden, siehe Kapitel "EMV-Kabelverschrau-
bungen".
•
Externer Bremswiderstand
– Beachten zusätzlich die Hinweise im Kapitel "Klemmenbelegung ..".
•
Beachten Sie bei der Kabelführung die zulässigen Biegeradien der Kabel.
•
Sorgen Sie für eine geeignete Zug-/Druckentlastung der Ethernet-Leitungen
(Rücksprache mit SEW‑EURODRIVE).

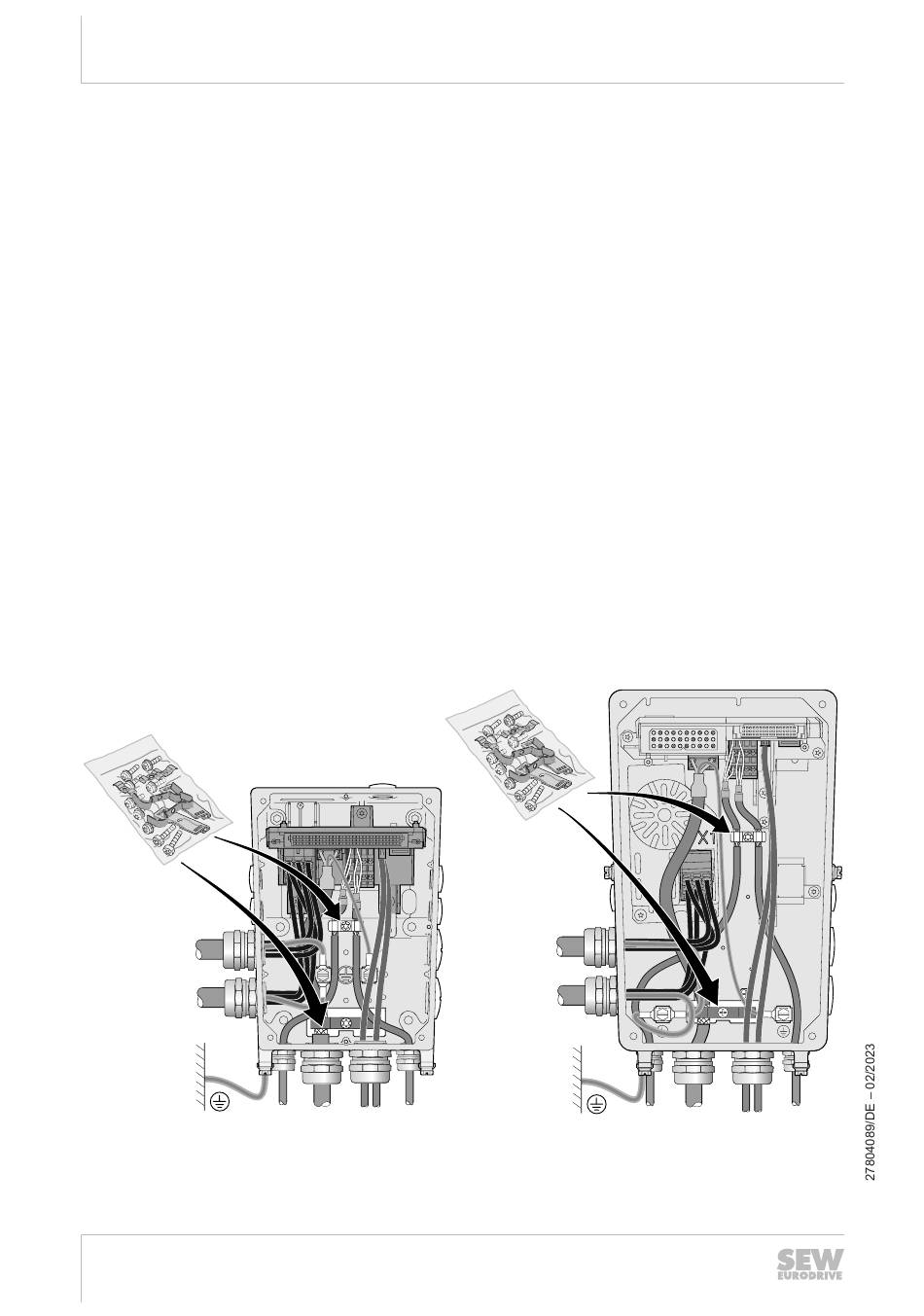

Das folgende Bild zeigt beispielhaft die prinzipielle Kabelführung.
Baugröße 1
STO
BW
Ethernet
STO
®
advanced
Baugröße 2
Netz
Netz
STO
BW
11
12
13
14
21
22
23
24
Ethernet
STO
38305665675
