10.7
Inbetriebnahme mit Bediengerät CBG11A
Die Inbetriebnahme mit dem Bediengerät CBG11A können Sie mithilfe der Symbolik
und den Funktionen am Farbdisplay intuitiv durchführen. Siehe Produkthandbuch
HINWEIS
Mit dem Bediengerät können Sie keinen Motor mit Geber in Betrieb nehmen.
Diese Inbetriebnahme können Sie mit der Engineering-Software MOVISUITE
führen.
10.7.1
Bediengerät CBG11A

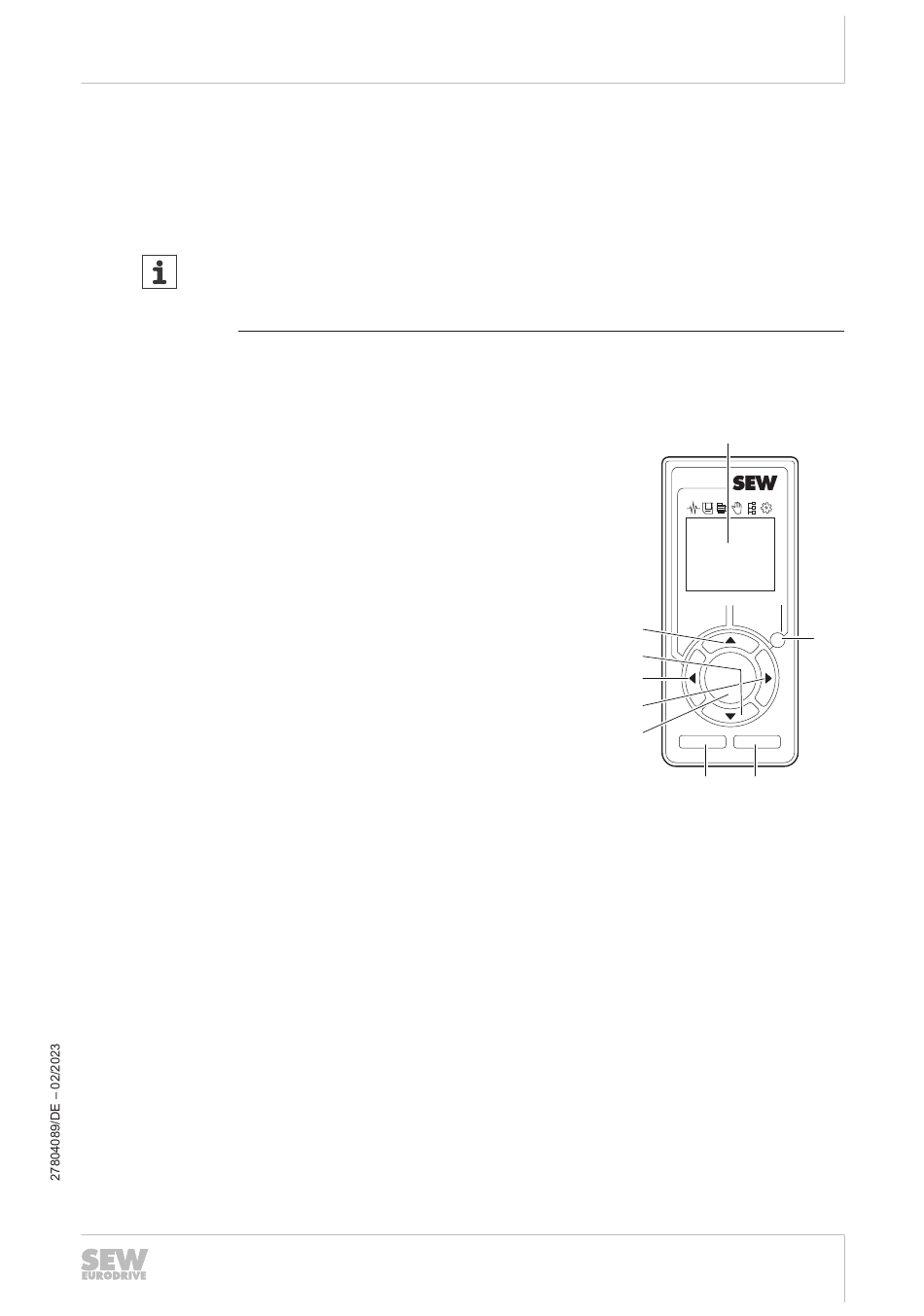

Das folgende Bild zeigt das Bediengerät CBG11A:
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
Alle Begriffe auf dem Farbdisplay sind nur in englischer Sprache verfügbar.
Bedienung
Funktionen wählen:
Zahlen eingeben:
Farbdisplay
Taste <Esc>
Taste <RUN>
Taste <STOP>
Taste <OK>
Taste <►>
Taste <◄>
Taste <▼>
Taste <▲>
Wechseln Sie ins Hauptmenü mit der Taste <Esc>.
Wählen Sie eine Funktion mit den Pfeiltasten <◄>/<►>/<▼>/
<▲>.
Quittieren Sie die Auswahl mit der Taste <OK>.
Wechseln Sie zwischen den Stellen innerhalb einer Zahl mit
den Pfeiltasten <◄>/<►>. Die editierbare Stelle der Zahl ist
unterstrichen.
Ändern Sie den Wert der Zahl mit den Pfeiltasten <▲>/<▼>.
Quittieren Sie die Zahl mit der Taste <OK>.
Inbetriebnahme mit Bediengerät CBG11A
(Start)
(Stopp)
(Quittierung)
(rechts)
(links)
[9]
(ab)
[8]
(auf)
[7]
[6]
[5]
Produkthandbuch – MOVIMOT
Inbetriebnahme
10
®
durch-
[1]
[2]
Esc
OK
STOP
RUN
[4]
[3]
345
®
