4.9

Anschlusskabel

4.9.1

Spezifikation Hybridkabel PA, PAC, PSC

(AC 400 V, Ethernet und DC-24-V-Stützspannung oder STO-Signal)

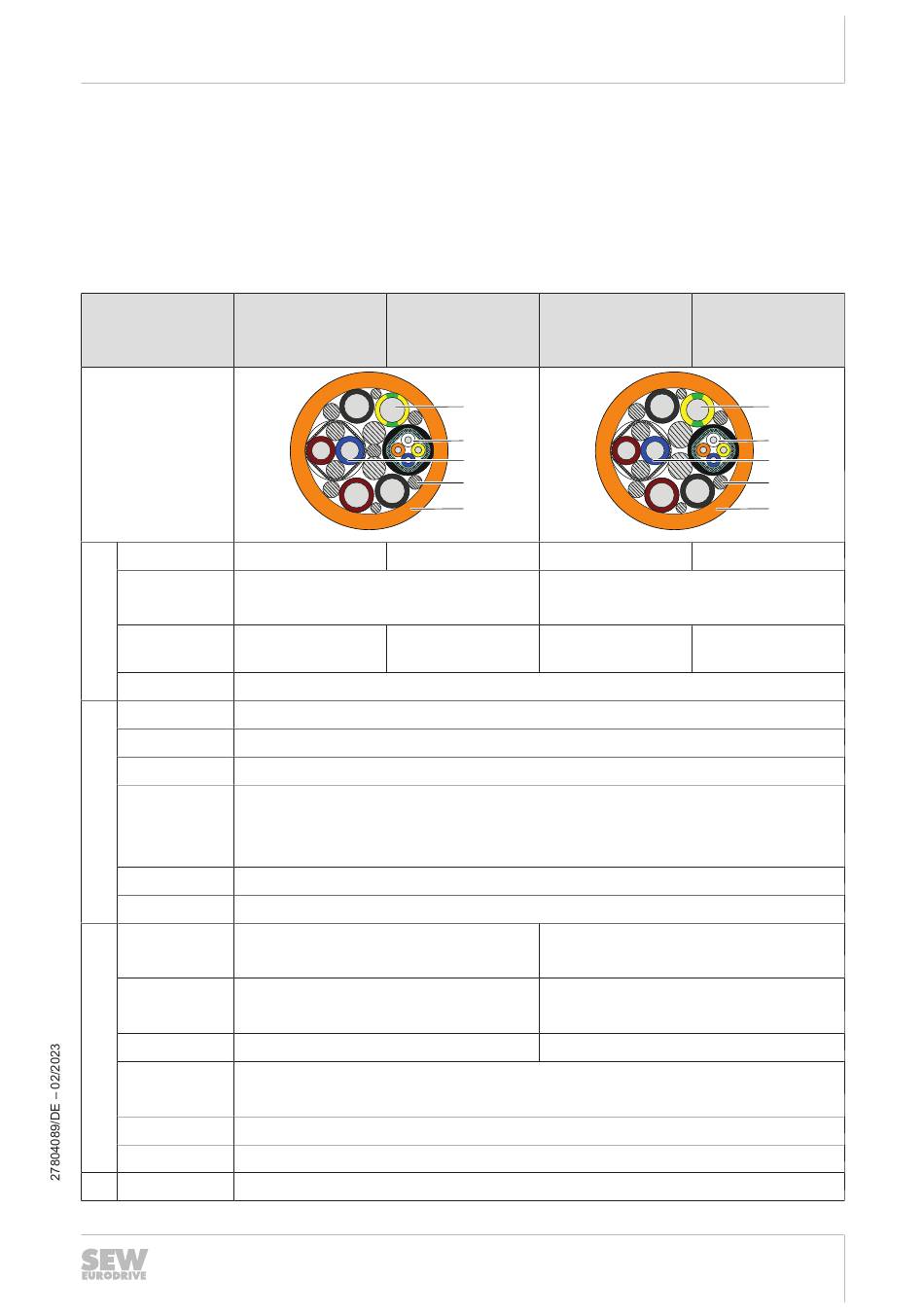

Mechanischer Aufbau
Die folgende Tabelle beschreibt den mechanischen Aufbau des Kabels:
HELUKABEL
Li9Y11-HF
28118707
Mechanischer Auf-
bau
[1] Adern 4x 2.5 mm
Leiter Kupfer blank
Klasse 6 nach DIN EN 60228
Isolierung Polypropylen,
0.55 mm
Farben gelb/grün, braun, schwarz, grau
[2] Adern 4x 0.34 mm
Leiter Kupfer verzinnt, 7-drähtig
Isolierung Polyolefin, 0.4 mm
Schirmung Kunststoffkaschierte Aluminiumfolie (Metallseite außen)
Geflecht Cu vz, Leitfähiges Gleitvlies,
optische Bedeckung min. 85 %
Farben weiß, gelb, blau, orange
Durchmesser ca. 5.4 mm
[3] Adern 2x 2.5 mm
mit Füllelementen
Leiter Kupfer blank
Klasse 6 nach DIN EN 60228
Isolierung Polypropylen, 0.55 mm
Schirmung Geflecht Cu vz, Polyesterfolie,
optische Bedeckung min. 85 %
Farben blau, braun
Durchmesser ca. 6.8 mm
[4] Füller -
®
HELUKABEL
Li9Y11-HF
28118715
[1]
L2
[2]
[3]
[4]
L3
L1
[5]
2 2
4x 4.0 mm
Polypropylen,
0.6 mm
2
, verdrillt
2
, verdrillt
® ®
HELUKABEL
Li9YYö
28118723
L2
L1
2
4x 2.5 mm
Kupfer blank
Klasse 5 nach DIN EN 60228
Polypropylen,
0.5 mm
2
2x 2.5 mm , verdrillt
mit Füllelementen
Kupfer blank
Klasse 5 nach DIN EN 60228
Polypropylen, 0.5 mm
Produkthandbuch – MOVIMOT
Technische Daten
Anschlusskabel
®
HELUKABEL
Li9YYö
28118731
[1]
[2]
[3]
[4]
L3
[5]
2
4x 4.0 mm
Polypropylen,
0.6 mm
®
