9.12.10 X2326: Anschluss PAC für AC 400 V und DC-24-V-Stützspannung (OUT)
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss PAC für AC 400 V, DC-24-V-Stützspannung und Ethernet (OUT)
Anschlussart
M23, female, Innengewinde mit Überwurfmutter, Fa. TE Connectivity - Intercontec
products, SEW-Einsatz, Serie 723, SpeedTec-Ausstattung, Codier-Ring: grau/grün,
berührsicher

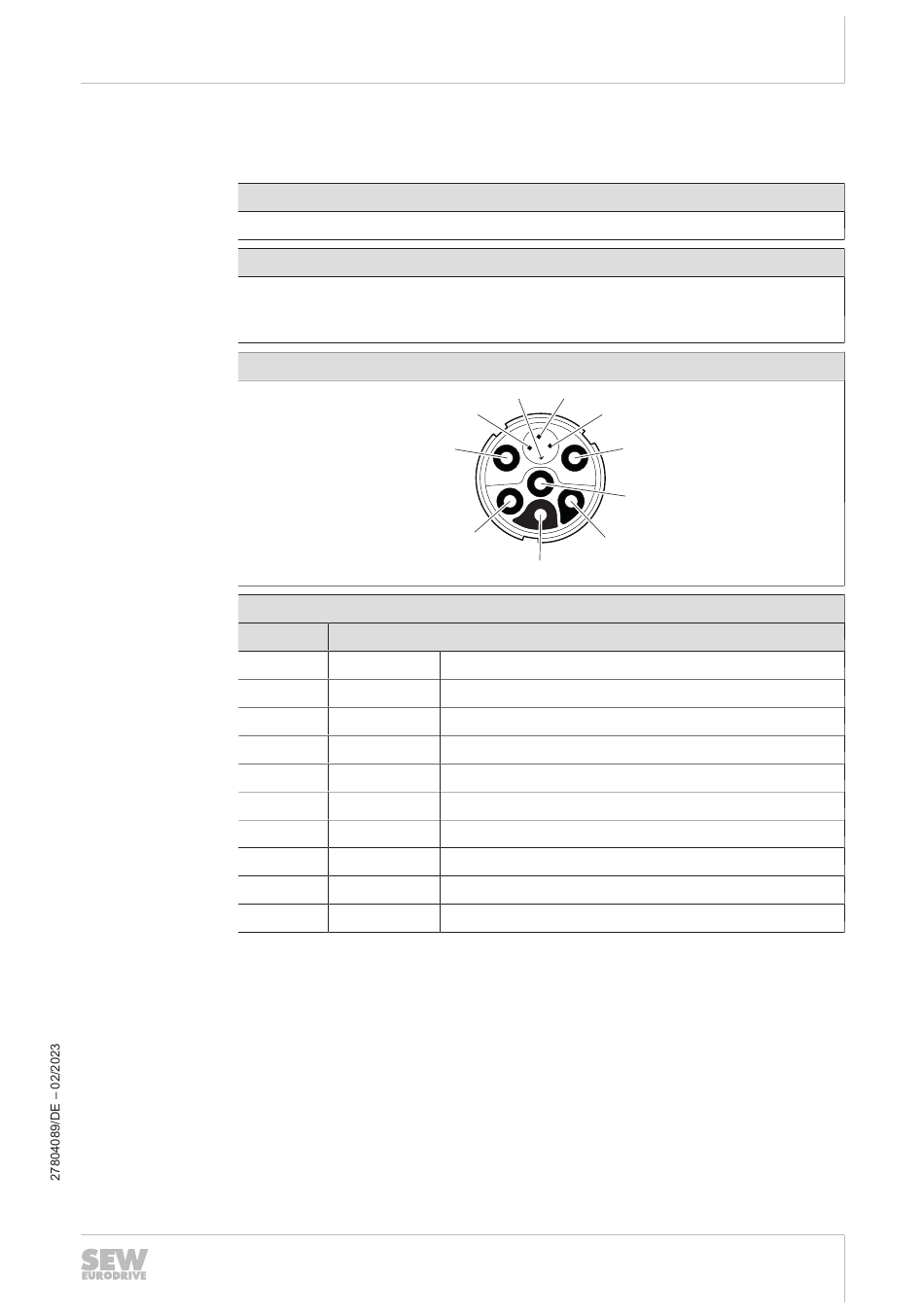

Anschlussbild
Belegung
Kontakt
U
V
W
PE
A
B
1
2
3
4
2
A
U
Funktion
L1 Anschluss Netz, Phase L1 (OUT)
L2 Anschluss Netz, Phase L2 (OUT)
L3 Anschluss Netz, Phase L3 (OUT)
PE Anschluss Schutzleiter
+24V DC-24-V-Eingang für Stützbetrieb (OUT)
0V24 0V24-Bezugspotenzial für Stützbetrieb (OUT)
TX+ Ethernet TX+ (OUT)
TX- Ethernet TX- (OUT)
RX+ Ethernet RX+ (OUT)
RX- Ethernet RX- (OUT)
Elektrische Installation
Belegung der optionalen Steckverbinder
3 1
4
B
W
V
PE
