Elektrische Installation
9
Belegung der Steckverbinder am Elektronikdeckel
9.14.2 X5133_2: Digitale Eingänge
314
Produkthandbuch – MOVIMOT
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Eingänge
Anschlussart
M12, 5-polig, female, A-codiert, Farbe: schwarz

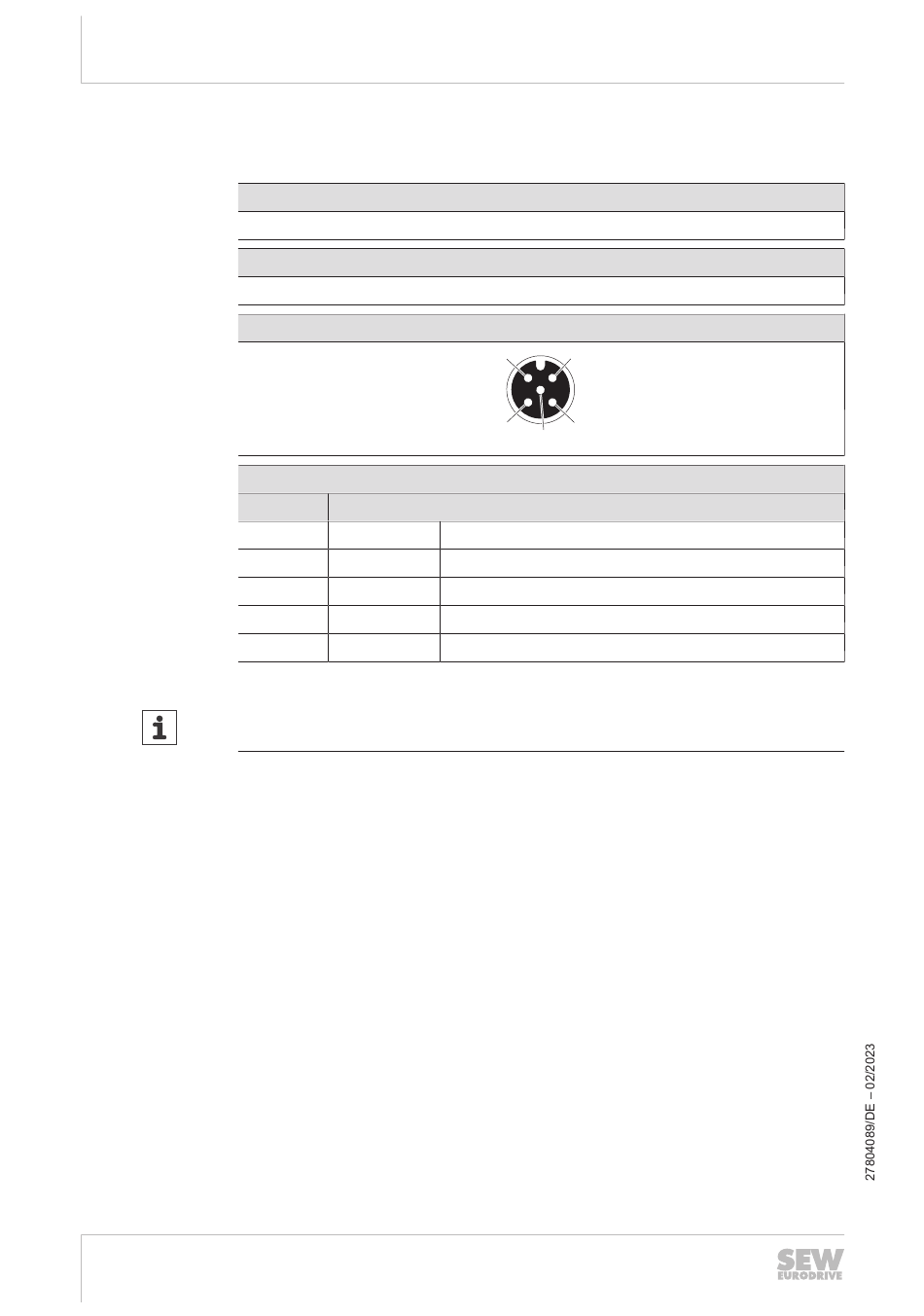

Anschlussbild
Belegung
Kontakt Funktion
1 +24V
2 DI04
3 0V24
4 DI03
5 FE
HINWEIS
SEW‑EURODRIVE bietet keine konfektionierten Kabel für diesen Steckverbinder an.
®
advanced
1 2
4
3
5
DC-24-V-Sensorversorgung
Eingang Sensor DI04
0V24-Bezugspotenzial für Sensoren
Eingang Sensor DI03
Funktionserde
