8.6.3
Elektronikdeckel

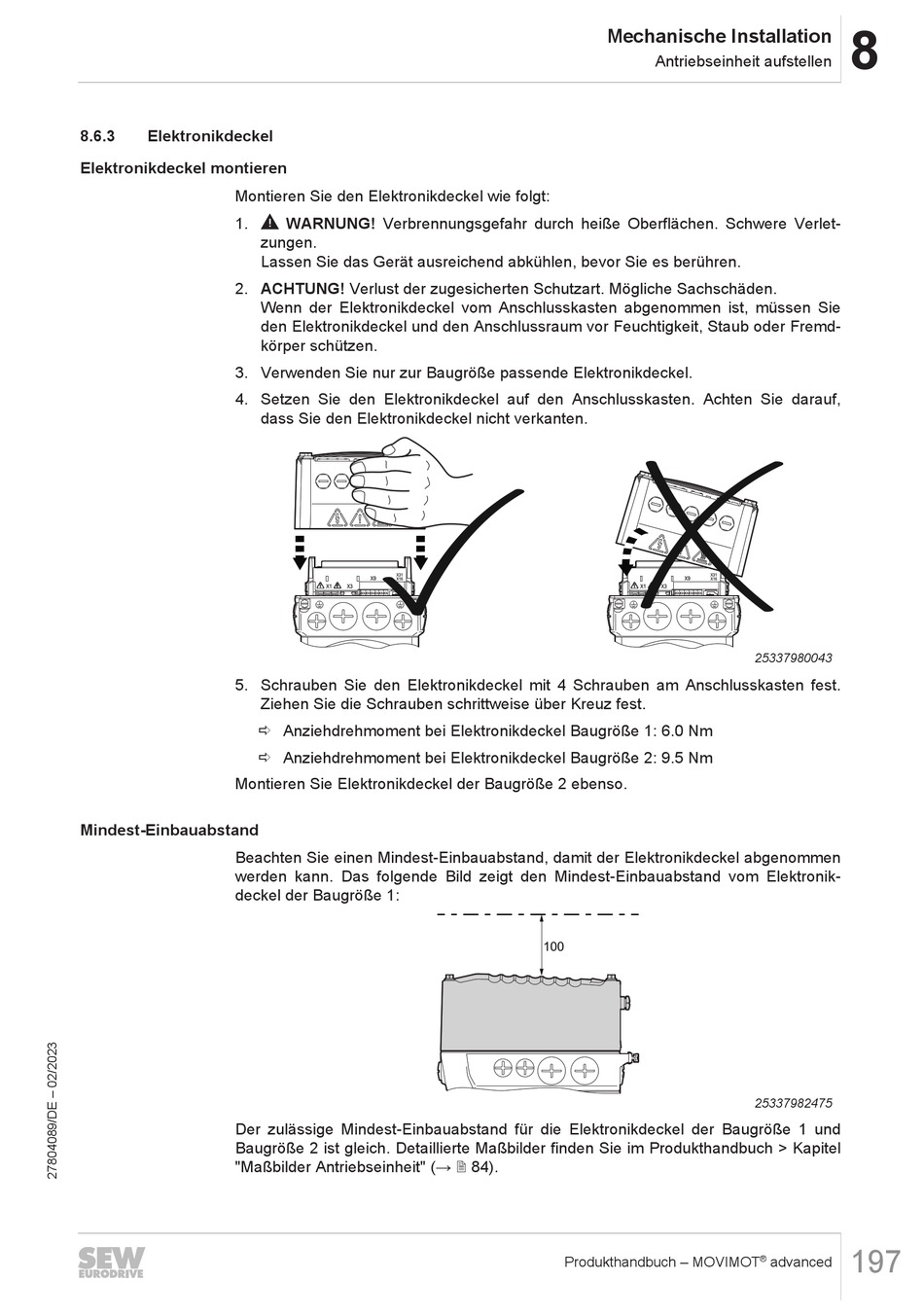

Elektronikdeckel montieren
Montieren Sie den Elektronikdeckel wie folgt:
1.
2. ACHTUNG! Verlust der zugesicherten Schutzart. Mögliche Sachschäden.
3. Verwenden Sie nur zur Baugröße passende Elektronikdeckel.
4. Setzen Sie den Elektronikdeckel auf den Anschlusskasten. Achten Sie darauf,
5. Schrauben Sie den Elektronikdeckel mit 4 Schrauben am Anschlusskasten fest.
Montieren Sie Elektronikdeckel der Baugröße 2 ebenso.
Mindest-Einbauabstand
Beachten Sie einen Mindest-Einbauabstand, damit der Elektronikdeckel abgenommen
werden kann. Das folgende Bild zeigt den Mindest-Einbauabstand vom Elektronik-
deckel der Baugröße 1:
Der zulässige Mindest-Einbauabstand für die Elektronikdeckel der Baugröße 1 und
Baugröße 2 ist gleich. Detaillierte Maßbilder finden Sie im Produkthandbuch > Kapitel
"Maßbilder Antriebseinheit" (→ 2 84).
WARNUNG! Verbrennungsgefahr durch heiße Oberflächen. Schwere Verlet-
zungen.
Lassen Sie das Gerät ausreichend abkühlen, bevor Sie es berühren.
Wenn der Elektronikdeckel vom Anschlusskasten abgenommen ist, müssen Sie
den Elektronikdeckel und den Anschlussraum vor Feuchtigkeit, Staub oder Fremd-
körper schützen.
dass Sie den Elektronikdeckel nicht verkanten.
Ziehen Sie die Schrauben schrittweise über Kreuz fest.
ð Anziehdrehmoment bei Elektronikdeckel Baugröße 1: 6.0 Nm
ð Anziehdrehmoment bei Elektronikdeckel Baugröße 2: 9.5 Nm
Mechanische Installation
Antriebseinheit aufstellen
100
Produkthandbuch – MOVIMOT
8
25337980043
25337982475
197
®
advanced
