9.12.5
X1216: Anschluss PA für AC 400 V und DC-24-V-Stützspannung (IN)
Die folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss PA für AC 400 V und DC-24-V-Stützspannung (IN)
Anschlussart
M23, male, Außengewinde, SEW-Einsatz, Serie 723, SpeedTec-Ausstattung, Fa. TE
Connectivity - Intercontec products, Codier-Ring: schwarz/grün, berührsicher

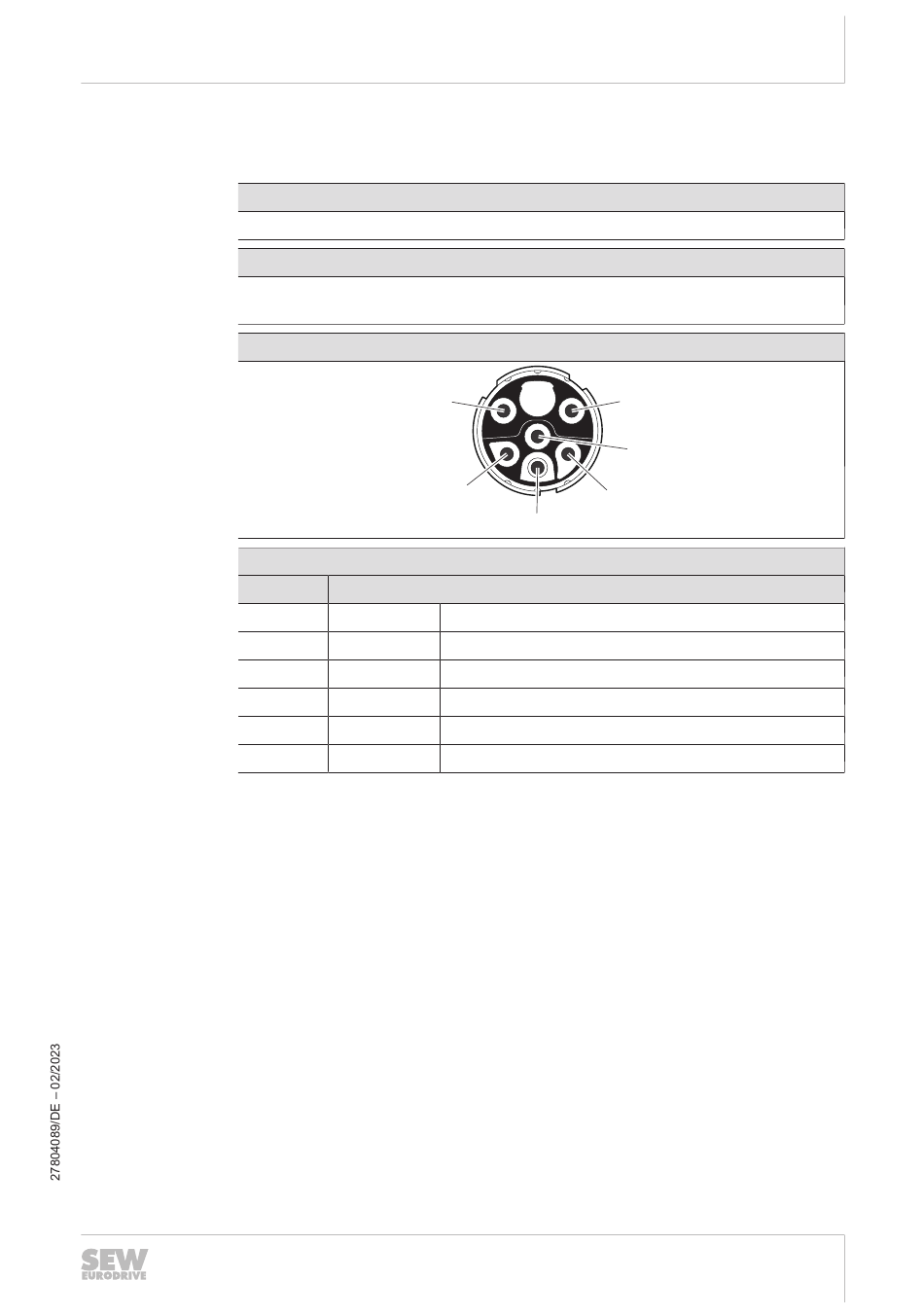

Anschlussbild
Belegung
Kontakt
U
V
W
PE
A
B
B
V
Funktion
L1
Anschluss Netz, Phase L1 (IN)
L2
Anschluss Netz, Phase L2 (IN)
L3
Anschluss Netz, Phase L3 (IN)
PE
Anschluss Schutzleiter
+24V
DC-24-V-Eingang für Stützbetrieb (IN)
0V24
0V24-Bezugspotenzial für Stützbetrieb (IN)
Elektrische Installation
Belegung der optionalen Steckverbinder
A
W
U
PE
Produkthandbuch – MOVIMOT
9
271
®
advanced
