6.8.1
Ventilsitze
Ölkohleablagerungen müssen von Ventilteller und Ventilsitz
entfernt werden.
Die Ventilsitze auf Grübchenfraß und Abnutzung prüfen.
Ventilsitzbreite messen:
Einlass:
1 - 2 mm
Auslass:
1 - 2 mm
Messvorgang
Für den Messvorgang muss das zum jeweiligen Ventilsitz gehö-
rende Ventil verwendet werden.
1. Tuschierfarbe auf den Ventilteller auftragen.
2. Ventil in den Zylinderkopf einsetzen.
3. Das Ventil durch die Ventilführung gegen den Ventilsitz
drücken, um eine saubere Anzeige zu erhalten.
4. Ventilsitzbreite messen.
An allen Stellen, an denen sich Ventilteller und Ventilsitz-
fläche berühren, wird die Farbe abgeschliffen.
Ist der Ventilsitz zu breit, zu schmal oder nicht richtig zentriert,
muss der Ventilsitz nachbearbeitet werden.

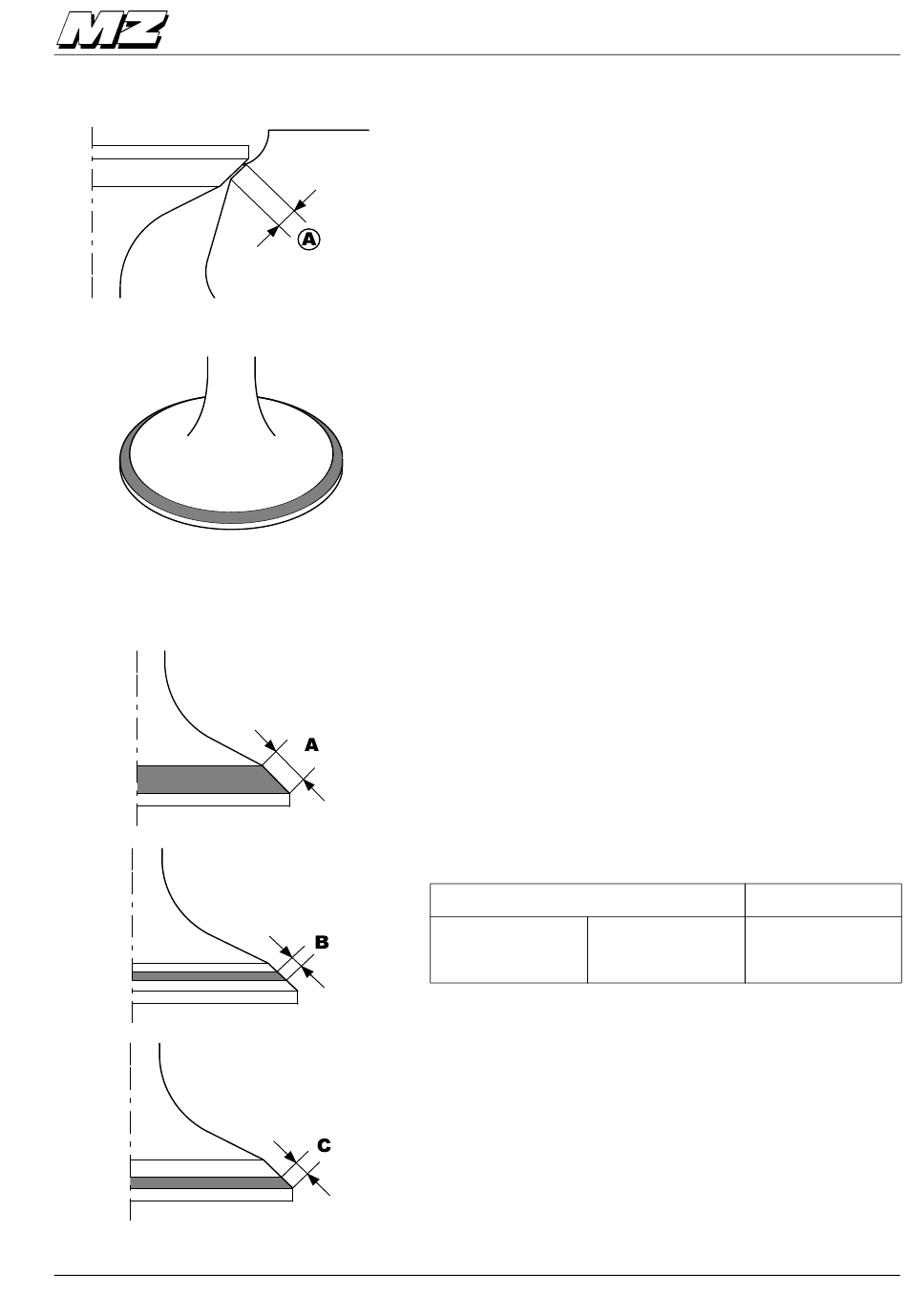

Fehlerbetrachtung
(A):
Der Ventilsitz ist zentriert, aber zu breit.
Ventil oder Ventilsitzring verschlissen.
Zylinderkopf wechseln!
(B)
: Der Ventilsitz ist zentriert, aber zu schmal.
Ventilsitzschleifersatz
Verwenden
45° Schleifer
(C)
: Ventilsitz zu schmal und nahe dem oberen Rand.
Ventil oder Ventilsitzring verschlissen.
Zylinderkopf wechseln!
11/01
Ventile
Absicht
gleichmäßige
Ventilsitzbreite von
min. 1 mm
167
