Reparaturanleitung MZ RT125
5.5.2
Rotor
Achtung!
Quetschgefahr für Finger!
Magnetkraft beachten.
Deckel im Rotorbereich nicht loslassen.

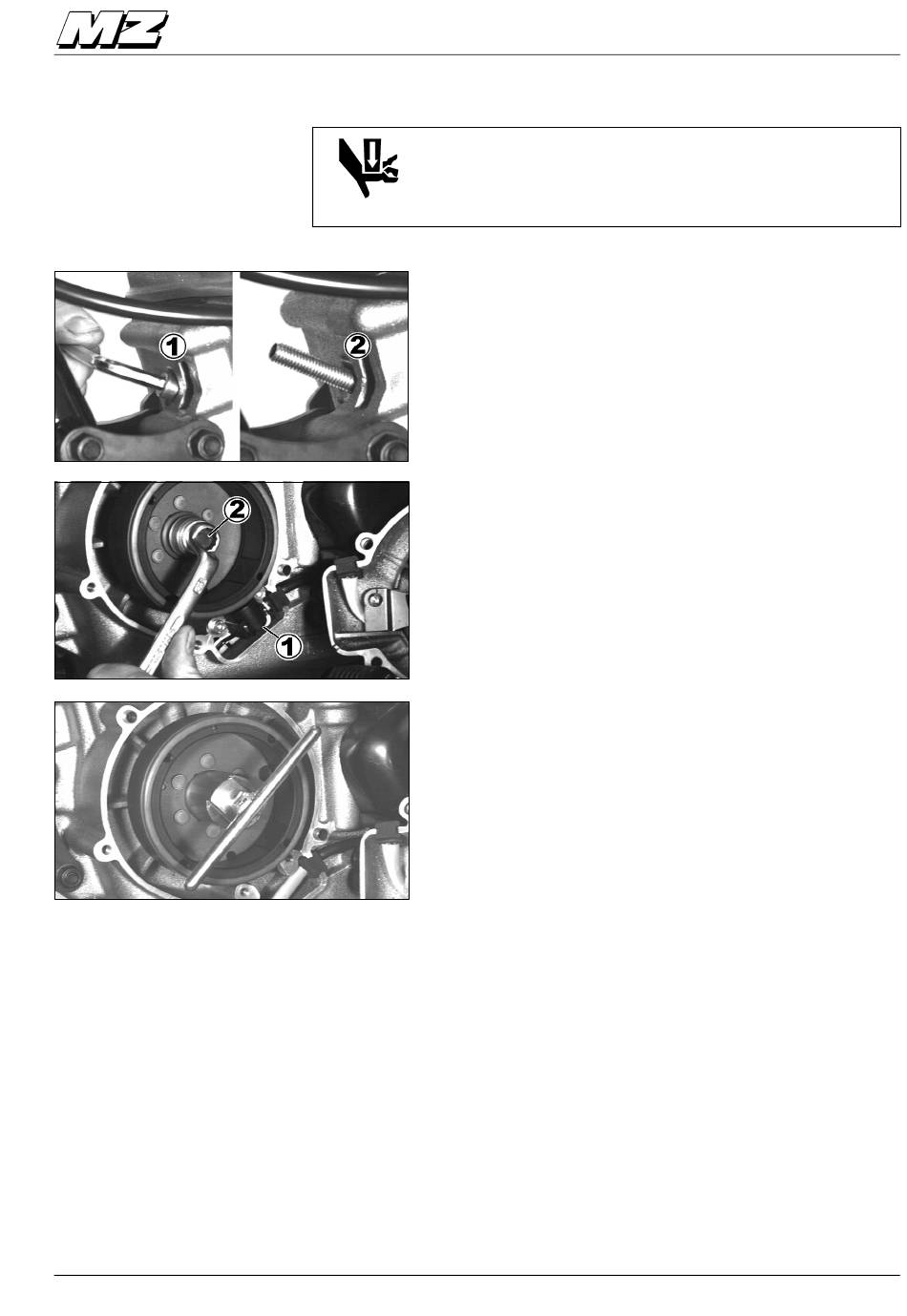

Demontage
1. 5 Schrauben der Lichtmaschinenabdeckung heraus-
schrauben, Deckel mit Stator abziehen.
2. Kurbelwelle auf oberen Totpunkt drehen.
3. Verschlussschraube (1) für Arretierschraube und Dichtring
abschrauben.
4. Arretierschraube (2) einschrauben und in Aushebung der
Kurbelwelle eindrehen.
5. Schraube (2), Scheibe und Sensor (pick up) (1) entfernen.
6. Rotorabzieher fest mit dem Rotor verschrauben und Rotor
durch Anziehen der Druckschraube von Kurbelwelle
abziehen.
Mit einem leichten Schlag auf Knebel des Abziehers kann
der Vorgang unterstützt werden.
7. Rotor abnehmen.
Wellendichtring links und Scheibenfeder können gewech-
selt werden.
11/01
Lichtmaschine
129
