38

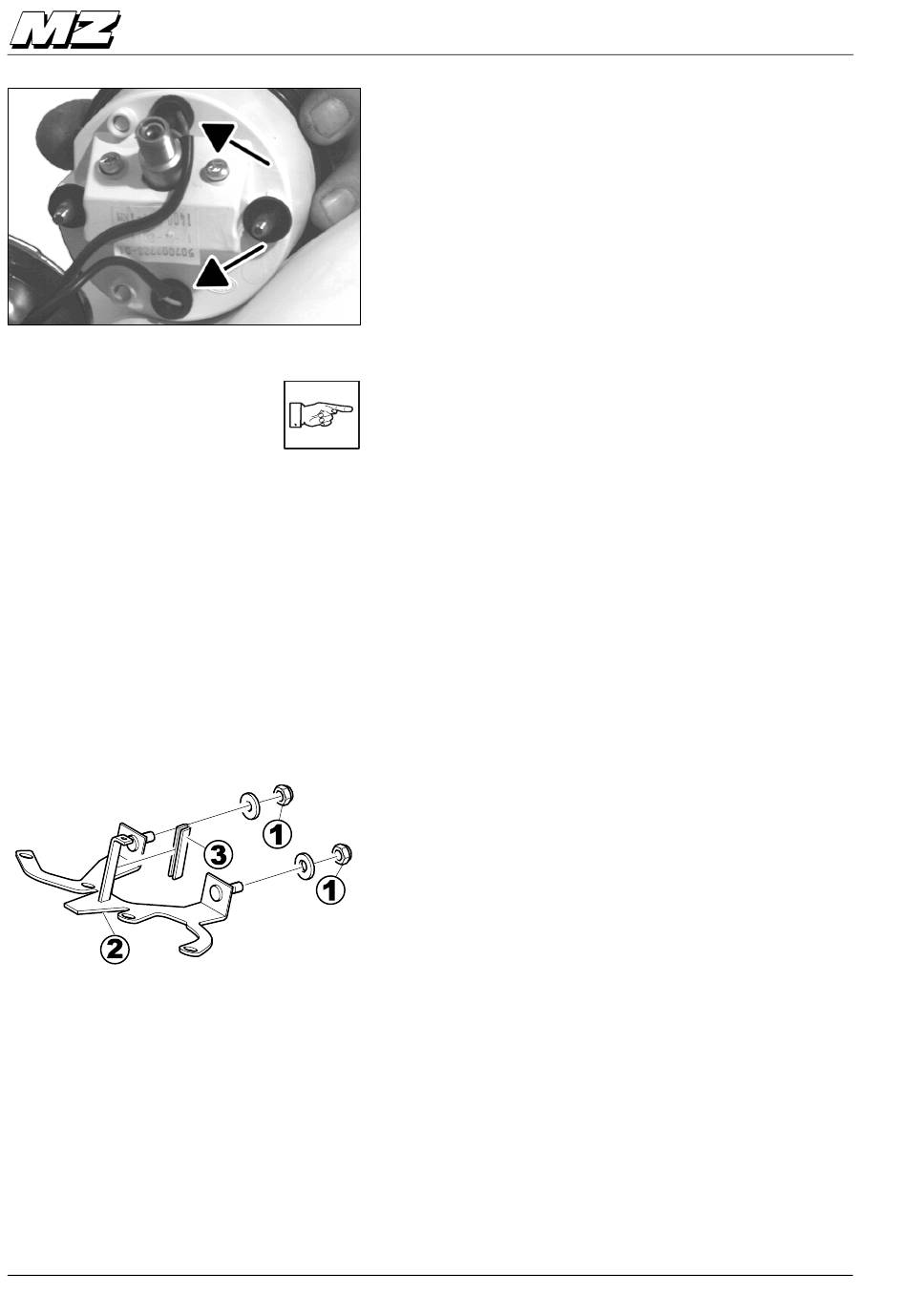

7. 2 Glassockellampen herausziehen.
Montage
Hinweis:
Bei Montage des Tachometers sollte gleichzeitig die
Tachometerwelle mit Öl geschmiert werden.
1. Glassockellampen prüfen und bei Bedarf ersetzen.
2. Fassung mit Silikonspray benetzen und einstecken.
3. Gummiring und Gummitüllen prüfen und bei Bedarf
erneuern.
4. Gummiring auf Tachometer aufziehen.
5. Beleuchtung einstecken.
6. Tachometer in des Gehäuse stecken und ausrichten.
7. Gummitüllen zwischenlegen und Drehzahlmesser
anschrauben.
8. Kontrollleuchten-Gehäuse und Scheinwerfer anbauen.
3.7.3
Instrumententräger
Demontage
1. Scheinwerfer, Kontrollleuchten-Gehäuse, Tachometer und
Drehzahlmesser demontieren.
2. Kabelbinder entfernen.
3. 2 hintere selbstsichernde Muttern (1) lösen.
4. Instrumententräger (2) abnehmen.
5. Gummiprofil 40 mm (3) prüfen, bei Bedarf ersetzen.
Montage
Montage in umgekehrter Reihenfolge.
11/01
Instrumente
Reparaturanleitung MZ RT125
