Reparaturanleitung MZ RT125

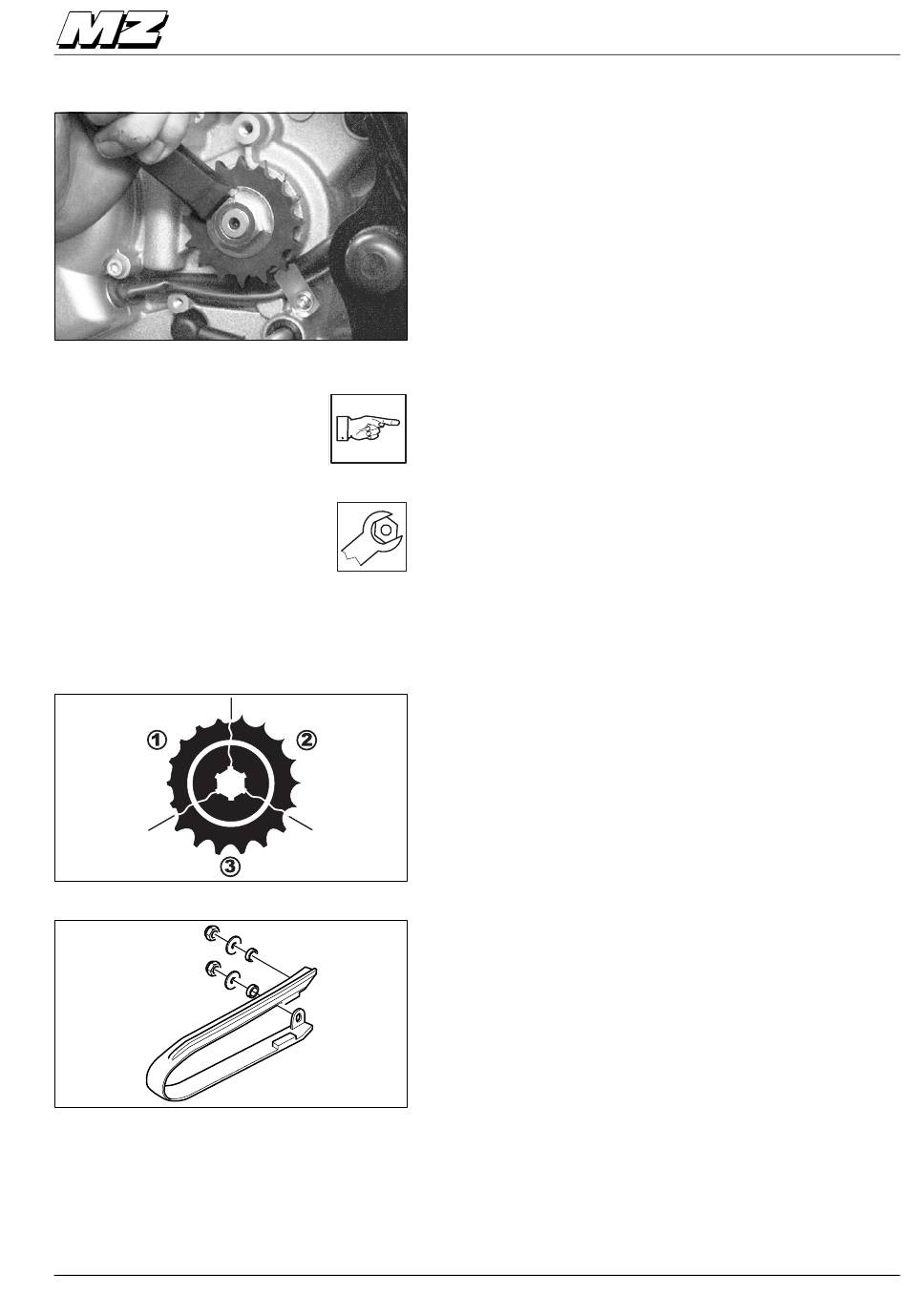

Ritzel erneuern

1. 2 Schrauben der Ritzelabdeckung herausschrauben.
2. Ritzelabdeckung abnehmen.
3. Sicherungsblech aufbiegen.
4. Gang einlegen.
5. Mutter abschrauben.
6. Ritzel abnehmen.
7. Montage in umgekehrter Reihenfolge.
Hinweis:
Immer ein neues Sicherungsblech verwenden.
.
Anzugsdrehmoment:
Sechskantmutter Ritzel:
Prüfen
Folgende Bauteile prüfen:
• Abtriebswelle,
• Gewinde,
• Simmerring,
• Verzahnung des Ritzels und des Kettenblattes:
- (1) und (2) abgenutzt,
- (3) in Ordnung.
Beim Erneuern des Ritzels oder des Kettenrades sollte auch eine
neue Kette aufgelegt werden.
Defekte Bauteile erneuern.
4.5.4

Kettengleiter erneuern

1. Zwei Muttern von den Gewindebolzen der Schwinge
abschrauben.
2. Kettengleiter nach vorn von der Schwinge abziehen.
3. Neuen Kettengleiter auflegen und festschrauben.
11/01
Kette
+5
70 Nm
