Reparaturanleitung MZ RT125
5.4
Zündung
5.4.1

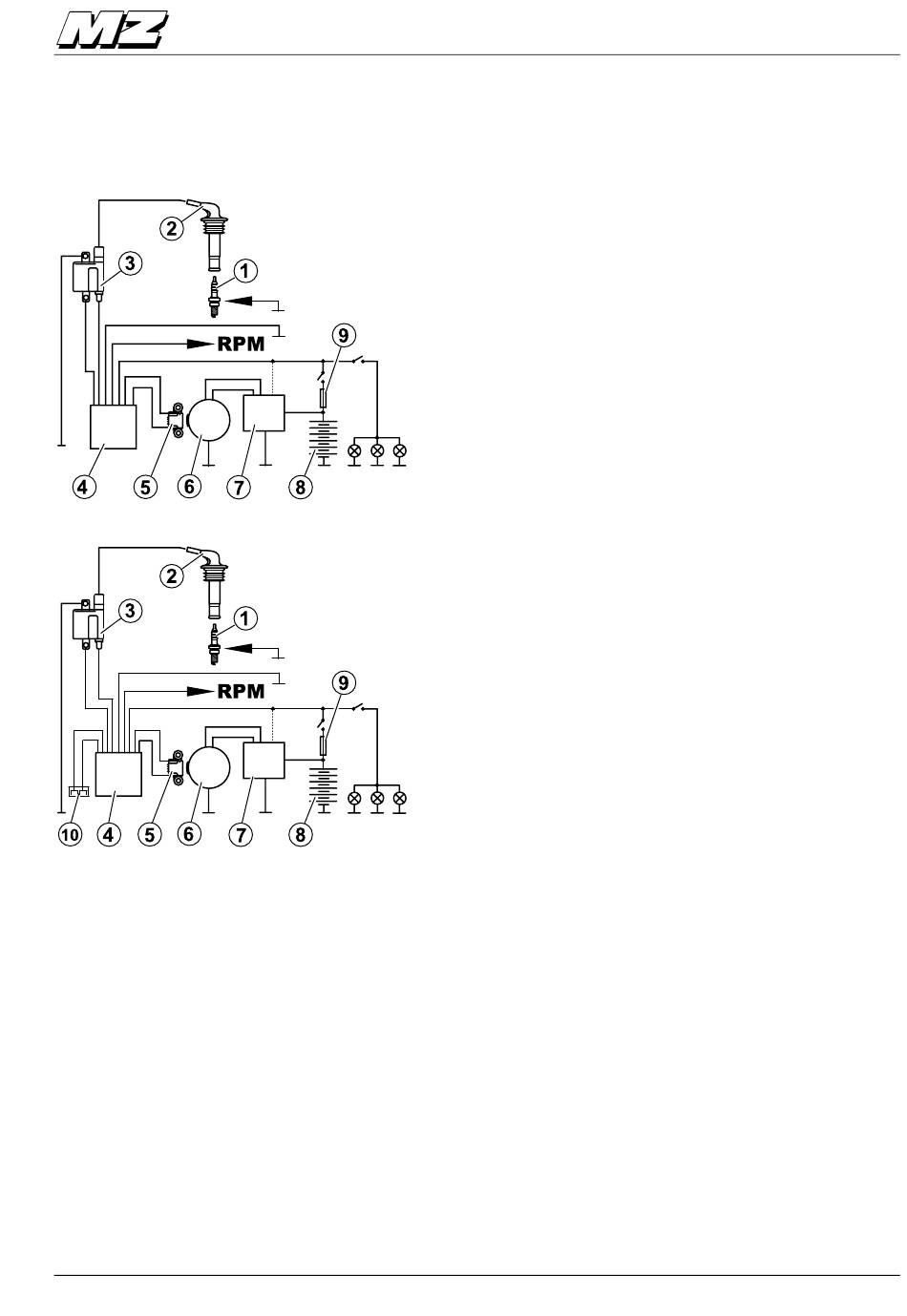

Blockschaltbilder
Version A
(1) Zündkerze mit Anschlussmutter (ISO-Kontakt)
(2) Zündkerzenstecker
(3) Zündspule
(4) Zündbox, Version A / Version B (80 km/h)
(5) Sensorspule
(6) Lichtmaschine
(7) Regler (gestrichelte Verbindung nicht bei AET!
(ab Fahrzeug- Identnummer SNZ1SXSM01H50104)
(8) Batterie
(9) Sicherung
Version B (80 km/h-Variante)
(1) Zündkerze mit Anschlussmutter (ISO-Kontakt)
(2) Zündkerzenstecker
(3) Zündspule
(4) Zündbox, Version A / Version B (80 km/h)
(5) Sensorspule
(6) Lichtmaschine
(7) Regler (gestrichelte Verbindung nicht bei AET!
(ab Fahrzeug- Identnummer SNZ1SXSM01H50104)
(8) Batterie
(9) Sicherung
(10) Sensor für 80 km/h-Variante
11/01
Zündung
117
