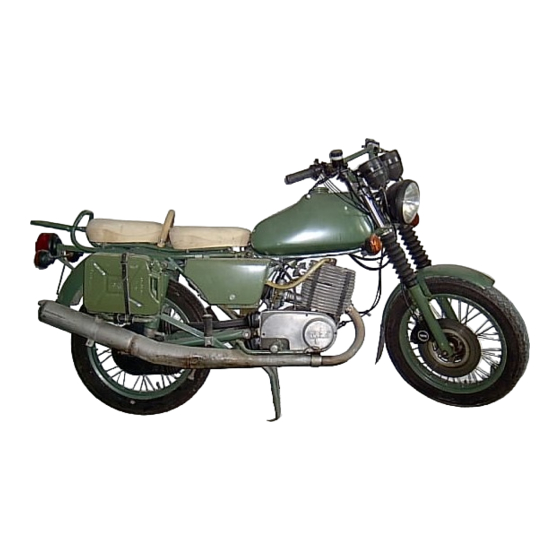

Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis
Index
An den Benutzer!
Mit der vorliegenden Betriebsanleitung wollen wir dazu beitragen, daß Ihnen die MZ ETZ 250 A stets ein zuverlässiger Begleiter sein wird. Die MZ ist
infolge unserer langjährigen Erfahrungen im Motorradbau ein robustes, leistungsfähiges, zuverlässiges und wartungsarmes Fahrzeug. Damit das immer
so bleibt, bitten wir Sie, nachstehende Hinweise zur Behandlung und Pflege zu beachten.
Wir wünschen 'Gute Fahrt'!
Inhaltsverzeichnis
1.
Technische Daten
1.1.
Motor und Kraftübertragung
1.2.
Vergaser
1 von 63
WWW.PlandeGraissage.ORG
http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html
VEB Motorradwerk Zschopau
Betrieb des IFA-Kombinates Zweiradfahrzeuge
03.11.2008 01:37
Werbung
Verwandte Anleitungen für MZ ETZ 250 A 1983
Inhaltszusammenfassung für MZ ETZ 250 A 1983
- Seite 1 An den Benutzer! Mit der vorliegenden Betriebsanleitung wollen wir dazu beitragen, daß Ihnen die MZ ETZ 250 A stets ein zuverlässiger Begleiter sein wird. Die MZ ist infolge unserer langjährigen Erfahrungen im Motorradbau ein robustes, leistungsfähiges, zuverlässiges und wartungsarmes Fahrzeug. Damit das immer so bleibt, bitten wir Sie, nachstehende Hinweise zur Behandlung und Pflege zu beachten.
- Seite 2 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 1.3. Fahrgestell 1.4. Elektrische Anlage 1.5. Massen 1.6. Füllmengen 1.7. Fahrleistungen Betriebsmittel Bedienung 3.1. Bedienungselemente 3.2. Starten und Fahren 3.3. Hinweise für die Einfahrzeit Wartung 4.1. Allgemeine Hinweise 4.2. Wartungsplan 4.3.
- Seite 3 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 1.1. Motor und Kraftübertragung nächster Punkt Index Motortyp EM 250 Arbeitsverfahren Zweitakt-Umkehrspülung Leistung 12,5 kW bei 5000 U/min Max. Drehmoment 24,5 Nm bei 4500 ... 4700 U/min Schmierung Mischungsschmierung 50:1 Getriebe Anzahl der Gänge...
- Seite 4 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 30 N 2-5 Saugrohrdurchmesser 30 mm Hauptdüse Nadeldüse 70 (mit Querbohrung) Teillastnadel Teillastnadelstellung von oben 3 ... 4 (4 für die Einfahrzeit) Startdüse Leerlaufdüse Leerlaufluftschraube etwa 1 Umdrehungen offen ) Kerzengesicht beachten! Die untere Platte des Nadelhalters zählt 1.3.
- Seite 5 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Felgen vorn 2,15 B x 18 hinten 2,15 B x 18 Bereifung vorn 3,50 x 18 hinten 3,50 x 18 Reifenluftdruck (Überdruck) Solo vorn 160 kPa (1,6 kp/cm²) hinten 220 kPa (2,2 kp/cm²) bei zulässiger Gesamtmasse...
- Seite 6 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Nennspannung 12 V Zündung Batteriezündung, nahentstört Zündzeitpunkt mm (20° 15' ... 22° 15') vor dem oberen Totpunkt, fest eingestellt -0,5 +0,1 Unterbrecherkontaktabstand mm (Schließwinkel 132° + 5° bei Leerlauf) Zündkerze Isolator M 14-260 (bzw.
- Seite 7 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 1.5. Massen nächster Punkt Index Leermasse (mit Kraftstoff und Werkzeug) 175 kg Nutzmasse 200 kg Zulässige Gesamtmasse 375 kg 1.6. Füllmengen nächster Punkt Index Kraftstoffbehälter 17,0 l davon Reserve 1,5 l Getriebeöl...
- Seite 8 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Beschleunigung aus dem Stand von 0 ... 500 m etwa 23 s von 0 ... 1000 m etwa 40,5 s Kraftstoffverbrauch 3,5 ... 5,0 l/100 km 2. Betriebsmittel nächster Punkt...
- Seite 9 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Hypoidöl (zähflüssiges Getriebeöl) für den Unterbrecherschmierfilz. 3. Bedienung 3.1. Bedienungselemente nächster Punkt Index Die Bilder 1 ... 13 zeigen alle zum Betrieb des Motorrades erforderlichen Bedienungselemente und deren Funktion. Bitte machen Sie sich vor dem ersten Start damit vertraut.
- Seite 10 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 1. Zünd- und Lichtschalter Kupplungshebel Schulterkombination für elektrische Anlage Fußschalthebel Kraftstoffhahn Kickstarter Kippständer WWW.PlandeGraissage.ORG 10 von 63 03.11.2008 01:37...
- Seite 11 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Handbremshebel Hebel für Kaltstarteinrichtung Gasdrehgriff Fußbremshebel Verstellmuffe der Federbeine Bild 2. Instrumente Alles ausgeschaltet - Schlüssel (9) abziehbar Parkstellung bei Nacht - Schlüssel abziehbar, Standlicht eingeschaltet Zündung eingeschaltet, Fahrt bei Tag - Schlüssel nicht abziehbar (anschieben im 2. Gang ohne Batterie möglich) Zündung eingeschaltet, Stand- und Rücklicht leuchten - Schlüssel nicht abziehbar...
- Seite 12 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Lenkungsdämpfer Bild 3. Schalterkombination am Lenker Abblendschalter für Scheinwerfer Fernlicht Abblendlicht Schalter für Fahrtrichtungsanzeige (L) Blinker links (R) Blinker rechts Druckknopf für Signalhorn Druckknopf für Lichthupe WWW.PlandeGraissage.ORG 12 von 63...
- Seite 13 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 4. Kraftstoffhahn Kraftstoffhahn geschlossen Kraftstoffhahn offen Reservestellung ) Einlauffilter ) Auslauffilter (S) Befestigungsschrauben WWW.PlandeGraissage.ORG 13 von 63 03.11.2008 01:37...
- Seite 14 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 5. Fußschaltung Zahlen: Lage der Gänge (S) Fußschalthebel (K) Kickstarter (F) klappbare Fahrerfußraste (St) klappbarer Seitenständer WWW.PlandeGraissage.ORG 14 von 63 03.11.2008 01:37...
- Seite 15 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 6. Diebstahlsicherung (0) Schloß verriegelt - Schlüssel abziehbar ) Schloß verriegelt - Schlüssel abziehbar, Lenkung blockiert (1) Schloß entriegelt - Schlüssel nicht abziehbar (2) Bewegungsrichtung beim Verriegeln der Lenkung (Pfeile) WWW.PlandeGraissage.ORG...
- Seite 16 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 7. Nachtmarschanlage vorn - Tarnvorsatz offen Achtung! Bei Fahrten mit Nachtmarschanlage mit dem Schalter (13) im Bild 2, die Fahrtrichtungsanzeige stillegen. WWW.PlandeGraissage.ORG 16 von 63 03.11.2008 01:37...
- Seite 17 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 8. Nachtmarschanlage vorn - Tarnvorsatz geschlossen Bild 9. Nachtmarschanlage hinten - ohne Tarnkappe Haltegitter für Tarnkappe WWW.PlandeGraissage.ORG 17 von 63 03.11.2008 01:37...
- Seite 18 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 10. Nachtmarschanlage hinten - mit Tarnkappe WWW.PlandeGraissage.ORG 18 von 63 03.11.2008 01:37...
- Seite 19 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 11. Verändern der Federvorspannung Einstellung für Einpersonenbetrieb Einstellung für höhere Belastung 3.2. Starten und Fahren nächster Punkt Index Vor jeder Fahrt ist gemäß Wartungsplan (siehe Abschnitt 4.2.) die Betriebs- und Verkehrssicherheit des Fahrzeugs zu kontrollieren.
- Seite 20 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bei kaltem Motor: Gasdrehgriff auf Leerlaufstellung. Bei warmem Motor: Gasdrehgriff etwa ein viertel Umdrehung öffnen. Kickstarter kräftig durchtreten. Kaltstarteinrichtung schließen, wenn der Motor willig Gas annimmt. Achtung! Bei extrem niedrigen Außentemperaturen und mehrmaligen erfolglosen Startversuchen eine Pause von etwa 20s einlegen, damit der Kraftstoff in die Kaltstarteinrichtung nachlaufen kann.
- Seite 21 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 12. Drehzahl und Geschwindigkeitsbereiche Max. Drehzahl bzw. Geschwindigkeit während der Einfahrzeit Hauptfahrbereiche (Drehzahl bzw. Geschwindigkeit) nach der Einfahrzeit Bremsen Es sind stets beide Bremsen in der richtigen Dosierung einzusetzen.
- Seite 22 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Zündung ausschalten, Zündschlüssel abziehen, Kraftstoffhahn schließen, Lenker nach rechts drehen und Lenkung mit Diebstahlsicherung gemäß Bild blockieren. 3.3. Hinweise für die Einfahrzeit nächster Punkt Index Bis zu einer Fahrstrecke von 1500 ... 2000 km ist der Motor einzufahren. Während dieser Zeit sollten nachstehende Hinweise beachtet werden.
- Seite 23 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 13. Packtaschenhalterung Pfeil: Öffnungsrichtung für den Spannexzenter (L) Luftpumpe Bild 14. Batterieraum Batteriehalterung Blinkgeber WWW.PlandeGraissage.ORG 23 von 63 03.11.2008 01:37...
- Seite 24 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Sicherungsdose Plattenoberkante Elektrolytspiegel Öleinfüllöffnung mit Entlüftungsschlauch Steckdose für Handlampe A = 5 mm (Höhe des Elektrolyts über Plattenoberkante) 4.2. Wartungsplan nächster Punkt Index Wartungsarbeiten vor der nach der nach 500...
- Seite 25 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Kontrolle der Schadstoffmission entsprechend den gesetzlich in Abständen von 6 Monaten festgelegten Werten Elektrische Anlage Funktion der Beleuchtungs- und Signalanlage kontrollieren Zündkerze reinigen und einstellen Zündkerze erneuern Unterbrecherkontaktabstand kontrollieren x¹...
- Seite 26 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Kraftstoffhahn ausbauen, Filter reinigen x¹ Luftfilter ausklopfen x² Luftfiltergehäuse auswischen Luftfilter erneuern Alle zugänglichen Schraubverbindungen auf Festsitz kontrollieren x¹ Antriebskette - Durchhang überprüfen Antriebskette schmieren Handhebel und Gasdrehgriff schmieren Seilzüge ausbauen und ölen Antriebswelle für Tachometer und Drehzahlmesser durchölen...
- Seite 27 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html x² bei großem Staubanfall aller 1000 km 4.3. Schmierstellen nächster Punkt Index Schmierstelle Schmiermittel Verstellmuffe für Federbein Wälzlagerfett Tachometerantrieb Wälzlagerfett (dauergeschmiert) Tachometerantriebswelle Getriebeöl Sekundärkette Wälzlagerfett Getriebe Getriebeöl Schmierfilz für Unterbrecher Hypoidöl...
- Seite 28 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 13 Seilzüge Getriebeöl 14 Lagerrohr für Kippständer Wälzlagerfett 15 Schwingenlagerbolzen Graphitöl (nur bei Montage) 16 Fußbremshebelwelle Wälzlagerfett 17 Bremsschlüssel hinten, Bremsbackenlagerung hinten Wälzlagerfett Bild 15. ETZ 250 A rechte Seite (Erklärung der Legende siehe Abschnitt 4.3.) WWW.PlandeGraissage.ORG...
- Seite 29 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 16. ETZ 250 A linke Seite (Erklärung der Legende siehe Abschnitt 4.3.) 4.4. Getriebeschmierung nächster Punkt Index Kontrolle des Ölstandes Das Fahrzeug muß waagerecht stehen. Die Kontrolle erst etwa 15 Minuten nach dem Ausschalten des Motors oder dem Auffüllen von Öl durchführen.
- Seite 30 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 17. Kontrolle des Ölstandes Ölkontrollschraube Öleinfüllöffnung Pfeil: Höhe des Ölstandes im Getriebe Ölwechsel Den Motor warmfahren, damit der Abrieb mit dem Öl abläuft. Beide Ablaßschrauben herausdrehen. Den Magnet der Schraube (2) reinigen. Wenn nötig, die Dichtringe auswechseln.
- Seite 31 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 18. Lage der Ölablaßschrauben Ablaßschraube für Kupplungsraum Ablaßschraube für Getrieberaum Leergangarretierung - nicht herausdrehen! 4.5. Kupplung und Bremsen nächster Punkt Index Kupplung An der Stellschraube (1) das Kupplungsspiel von 3 mm einstellen. Die Stellschraube wieder kontern. Reicht die Stellschraube (1) zur Einstellung nicht mehr aus, dann die Grobeinstellung korrigieren.
- Seite 32 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 19. Kupplung am Handhebel einstellen Stellschraube mit Kontermutter (S) Kupplungsspiel Bild 20. Kupplung grob einstellen Schutzkappe und Stecknippel Seilzugaufnahme WWW.PlandeGraissage.ORG 32 von 63 03.11.2008 01:37...
- Seite 33 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Seilzug Seilzugnippel Stellplatte (S) Einstellmaß für Kupplungshebel Hinterradbremse Die Fußbremse so einstellen, daß bei bequemer Sitzposition volle Bremswirkung mit geringem Betätigungs- Bild 21. Hinterradbremse und Bremslichtschalter einstellen Verstellmutter Anschlußkabel Stellschraube WWW.PlandeGraissage.ORG...
- Seite 34 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html weg des Fußhebels erreicht wird. Danach den Bremslichtschalter nachstellen: Zündung einschalten. Kontermutter lösen Bremshebel betätigen - Bremsbacken beginnen gerade zu schleifen. Kontaktschraube bis zum Aufleuchten der Bremsleuchte verdrehen Kontermutter anziehen Scheibenbremse Der Bremshebel ist nicht verstellbar.
- Seite 35 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 23. Auswechseln der Bremsbacken Bremsbacken Rückstellfeder Befestigungsbolzen (D) minimale Bremsbelagdicke (0,5 mm) WWW.PlandeGraissage.ORG 35 von 63 03.11.2008 01:37...
- Seite 36 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Die Bremsbacken müssen durch neue ersetzt werden, wenn ihre Beläge bis auf die Verschleißmarkierung 'abgebremst' sind. Weitergehende Arbeiten an der Scheibenbremse sind von der Werkstatt auszuführen. 4.6. Kraftstoffzufuhr, Vergaser, Ansauganlage nächster Punkt...
- Seite 37 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 24. Vergaser 30 N 2-5 Klemmring mit Schraube Kraftstoffzulauf Verschraubung der Kaltstarteinrichtung mit Stellschraube Stellschraube für Drosselschieber-Seilzug Verschlußmutter Klemmschraube Anschlagschraube für Drosselschieber Leerlaufluftschraube Die Reibungsbremse am Gasdrehgriff so einstellen, daß der Drehgriff nicht allein in die Ausgangsstellung zurückgeht, aber noch leicht drehbar ist.
- Seite 38 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 25. Gasdrehgriff und Kaltstarteinrichtung Kaltstarteinrichtung geschlossen Kaltstarteinrichtung eingeschaltet (Z) Gasdrehgriff zu (A) Gasdrehgriff auf (Vollgas) (B) Reibungsbremse Gasdrehgriff - Einstellschraube Das Papierluftfilter ist nach dem Ausbau der Batterie (Abschnitt 4.9., Bild 37) zugänglich. Das Filter vorsichtig ausklopfen - nicht auswaschen.
- Seite 39 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 26. Luftfilter ausbauen Deckel zum Filtergehäuse Verschraubung Batteriehalterung Blinkgeber Bild 27. Luftfilter ausbauen WWW.PlandeGraissage.ORG 39 von 63 03.11.2008 01:37...
- Seite 40 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 4.7. Räder und Bereifung nächster Punkt Index Vorderradausbau und -einbau Den Ausbau in der Zahlenreihenfolge vornehmen (Bild 28). Die herausgezogene Achse auf der Werkzeugtasche ablegen. Bild 28. Vorderradausbau Achsmutter Klemmschraube WWW.PlandeGraissage.ORG...
- Seite 41 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Die Bremsbacken bei der Scheibenbremse vor dem Einsetzen des Rades auseinanderdrücken. Erst die Achsmutter (1) anziehen, die Teleskopgabel mit angezogener Handbremse durchfedern und danach die Klemmschraube (2) anziehen. Achtung! Bei ausgebautem Rad den Handbremshebel der Scheibenbremse nicht anziehen.
- Seite 42 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Hinterradausbau und -einbau Das Motorrad auf den Kippständer stellen und die Packtasche (vergl. Bild 13) abnehmen. Alle im Bild sichtbaren Teile abbauen und auf der Werkzeugtasche ablegen; das Rad in die gezeigte Stellung bringen und den Bremsgegenhalter herausziehen.
- Seite 43 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 31. Zuordnung Mitnehmer - Dämpfungsgummi Reifen- und Schlauchwechsel Die Luft ablassen und das Rad auf den Boden legen. Die Lager durch einen untergelegten Lappen schützen. Zuerst muß der Reifen rundum von der Felge abgedrückt sein, bevor er gegenüber dem Ventil in das Tiefbett gedrückt werden kann. Dann am Ventil beginnend, den Reifen mit beiden Montierhebeln über den Felgenrand heben.
- Seite 44 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 32. Reifen abnehmen WWW.PlandeGraissage.ORG 44 von 63 03.11.2008 01:37...
- Seite 45 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html den neuen Schlauch mit Talkum einreiben, einlegen und den Reifen, gegenüber dem Ventil beginnend, wieder montieren. Achtung! Den Schlauch nicht einklemmen. Der Reifen muß nach der Montage rund laufen, der Kontrollrand also an jeder Stelle gleich weit vom Felgenhorn entfernt sein.
- Seite 46 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 33. Kettenspannung überprüfen Kette spannen Die Steckachse (1) und die Mutter zur Befestigung des Hinterradantriebes lockern. Die Stellschraube (3) der beiden Kettenspanner (2) gleichmäßig verdrehen und nach dem Einstellen kontern. Die Radspur nach Bild mit Spurlatte oder durch Sichtprüfung von vorn kontrollieren.
- Seite 47 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Kettenspanner links Stellschraube mit Kontermutter Kette wechseln Sind zwei Rollen der Kette hintereinander oder mehr als insgesamt 5 Rollen gebrochen bzw. haben die Ketten- Bild 35. Räder spuren Spurlatte gelenke übermäßiges Spiel, die Kette wechseln und eventuelle Kettenbruchstücke entfernen. Man kann die neue Kette gleich an die alte hängen und mit ihr durch den Kettenschutz ziehen.
- Seite 48 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 4.9. Elektrische Anlage nächster Punkt Index Es ist stets zu gewährleisten, daß die Isolation der Kabel und elektrischen Geräte in Ordnung ist und alle Leitungsverbindungen fest und oxidfrei sind. Sicherungen nie durch andere Metallgegenstände ersetzen.
- Seite 49 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 36. Lichtmaschine und Unterbrecher Unterbrecher Einstellexzenter für Unterbrecher Schmierfilz für Unterbrecher Kabelanschlüsse der Lichtmaschine Leergangsschalter 3 Tropfen Hypoidöl tränken. Er darf die höchste Stelle des Nockens nur streifen. Die Zündkerze in den angegebenen Intervallen reinigen und den Kontaktabstand nachstellen. Den Kerzenstecker innen sauber und trocken halten.
- Seite 50 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 37. Batterie, Regler, Gleichrichter Sicherung Befestigungsschrauben für Batterie Regler für die Lichtmaschine Leitungsverbinder Gleichrichter für Lichtmaschine Zündspule Luftpumpe (vergl. Bild 13) Die Batterie ist bei Nichtgebrauch des Fahrzeugs jeden Monat nachzuladen.
- Seite 51 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 38. Auswechseln der Glühlampen im Scheinwerfer Haltefeder Anschlußstück der Biluxlampe Kabel für Standlicht Scheinwerfer Beim Wechseln der Biluxlampe auf das richtige Einrasten in den Reflektor achten. Die Kontakte müssen sauber sein und richtig aufgesteckt werden.
- Seite 52 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 39. Scheinwerferhalterung Befestigungsschraube derbeine auf 'weich' einstellen. Zum Verstellen die Scheinwerferhalterung lockern - der Scheinwerfer ist allseitig schwenkbar. WWW.PlandeGraissage.ORG 52 von 63 03.11.2008 01:37...
- Seite 53 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 40. Einstellschema für Scheinwerfer Fahrtrichtungsanzeige Die Blinkleuchtenfunktion kann am Rand (Bild 41/1) oder an der Kontrolleuchte (Bild 2/11) überwacht werden. Bei Ausfall einer Blinkleuchte blinkt die andere, und damit die Kontrolleuchte, mit etwa doppelter Frequenz.
- Seite 54 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html 4.10. Hinweise für den Winterfahrbetrieb nächster Punkt Index Für den Winterfahrbetrieb sind nachstehende Hinweise zu berücksichtigen. Der Winter kann durch chemische Auftaumittel starke Korrosionsschäden hervorrufen. Deshalb vor Beginn des Winters die verchromten bzw.
- Seite 55 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Lichtmaschine defekt reparieren Zündung eingeschaltet, Ladekontrolleuchte leuchtet nicht Keine Spannung im Bordnetz wie vorstehend Zündlichtschalter defekt auswechseln Glühlampe defekt auswechseln Sicherung der Blinkanlage defekt (nur Standardausführung) auswechseln Zündung eingeschaltet, Ladekontrolleuchte leuchtet dunkel Lampenfassung hat schlechten Kontakt Kontakte säubern...
- Seite 56 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Kabel defekt reparieren Abblend- bzw. Zündlichtschalter defekt wechseln Bremslicht leuchtet nicht keine Spannung im Bordnetz siehe dort Glühlampe defekt, bzw. schlechter Kontakt auswechseln bzw. reinigen Kabel defekt auswechseln Bremslichtschalter falsch eingestellt...
- Seite 57 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Unterbrecherkontakte öffnen nicht einstellen bzw. Unterbrecher auswechseln Unterbrecher verölt reinigen Kabel zwischen Unterbrecher und Zündspule defekt bzw. reparieren bzw. reinigen schlechter Kontakt Zündspule defekt auswechseln Kondensator defekt auswechseln Kraftstoffzulauf gestört Kein Kraftstoff im Kraftstoffbehälter...
- Seite 58 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bei warmem Motor Kaltstarteinrichtung geöffnet siehe Abschnitt 3.2. Motor läuft unregelmäßig Kraftstoffzulauf gestört siehe dort Zündkerze bringt unregelmäßigen Funken siehe dort Ansauganlage bzw. Luftfilter nicht in Ordnung Fehler beseitigen Motor zieht nicht...
- Seite 59 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Kupplung defekt bzw. falsch eingestellt einstellen bzw. reparieren Leerlaufdrehzahl zu hoch einstellen Getriebeölstand zu niedrig Öl nachfüllen Hinterradfederung schlägt durch Verstellmuffen nicht auf 'hart' gestellt Verstellmuffen umstellen Zulässige Gesamtmasse überschritten zulässige Gesamtmasse einhalten...
- Seite 60 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bremsflüssigkeitsstand im Vorratsbehälter zu niedrig Bremsbacken verschlissen Bremsbacken wechseln Bremsleitungen undicht Bremse instandsetzen lassen 6. Komplettieren der Motorräder Index Falls die ETZ 250 A im Neuzustand nicht fahrfertig übernommen wird, ist Nachstehendes zu beachten: Zum besseren Transport sind einige Teile werksseitig nicht montiert.
- Seite 61 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 41. Blinkleuchte vorn Rand zur Kontrolle der Blinkfunktion Plastreflektor Anschlußklemmen Dichtung WWW.PlandeGraissage.ORG 61 von 63 03.11.2008 01:37...
- Seite 62 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html Bild 42. Blinkleuchte hinten Dichtung Schaltplan Index Bild 43. Stromlaufplan WWW.PlandeGraissage.ORG 62 von 63 03.11.2008 01:37...
- Seite 63 Bedienungsanleitung für das MZ-Motorrad ETZ 250 A - Miraculis http://www.mz-b.de/miraculis/aw/mz/text/etz25ab/etz25ab.html WWW.PlandeGraissage.ORG 63 von 63 03.11.2008 01:37...
