Konstruktiver Aufbau - Endress+Hauser iTEMP TMT182B Betriebsanleitung

Technische Daten
Elektromagnetische Ver-
träglichkeit (EMV)
Isolationsklasse
Überspannungskategorie
Verschmutzungsgrad
Bauform, Maße
Gewicht
Werkstoffe
46
Stoßfestigkeit nach KTA 3505 (Abschnitt 5.8.4 Stoßprüfung)
CE Konformität
Elektromagnetische Verträglichkeit gemäß allen relevanten Anforderungen der IEC/EN
61326-Serie und NAMUR Empfehlung EMV (NE21). Details sind aus der Konformitätser-
klärung ersichtlich. Alle Prüfungen wurden sowohl mit als auch ohne laufende digitale
HART®-Kommunikation bestanden. Um eine störungsfreie HART®-Kommunikation unter
EMV-Einfluss sicherzustellen, muss eine geschirmte Leitung, mit beidseitiger Schirmauf-
lage auf Erde, verwendet werden.
Maximale Messabweichung < 1 % vom Messbereich.
Störfestigkeit nach IEC/EN 61326-Serie, Anforderung Industrieller Bereich
Störaussendung nach IEC/EN 61326-Serie, Betriebsmittel der Klasse B
Klasse III
Überspannungskategorie II
Verschmutzungssgrad 2
13.6

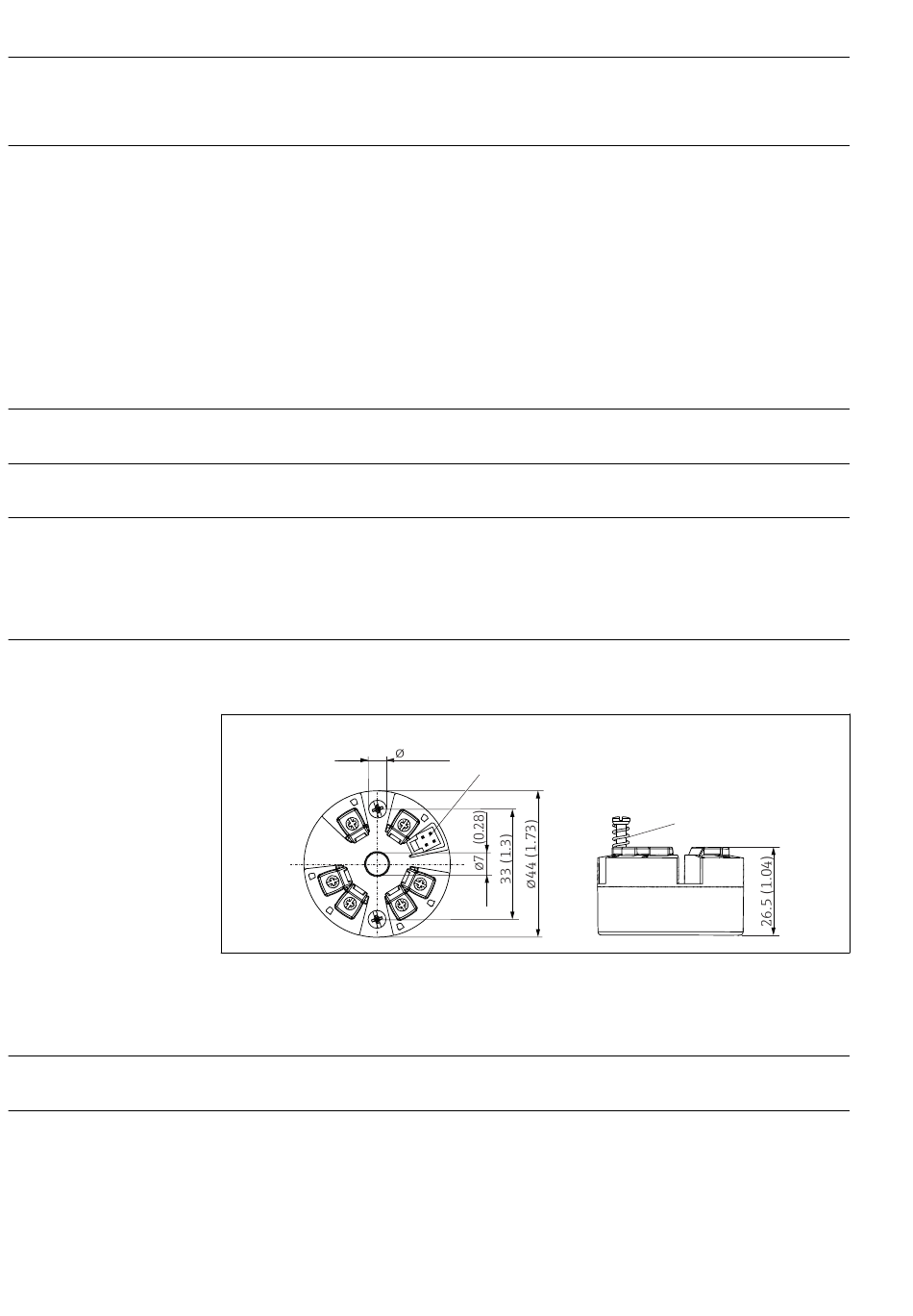

Konstruktiver Aufbau

Angaben in mm (in)
Kopftransmitter
 10 Ausführung mit Schraubklemmen
A Federweg L ≥ 5 mm (nicht bei US - M4 Befestigungsschrauben)
B CDI-Schnittstelle für den Anschluss eines Konfigurationstools
40 ... 50 g (1,4 ... 1,8 oz)
Alle verwendeten Werkstoffe sind RoHS-konform.
• Gehäuse: Polycarbonat (PC)
• Anschlussklemmen: Schraubklemmen, Messing vernickelt und Kontakt vergoldet oder
verzinnt
• Verguss: QSIL 553
5 (0.2)
B
iTEMP TMT182B
A
A0047020
