Funktion Des Statusfeldes - Bosch REXROTH IndraMotion MTX 09VRS Anwendungsbeschreibung

26/249 Bosch Rexroth AG | Electric Drives
Bedienelemente
4.6.2

Funktion des Statusfeldes

Rexroth IndraMotion MTX 09VRS | Anwendungsbeschreibung
and Controls

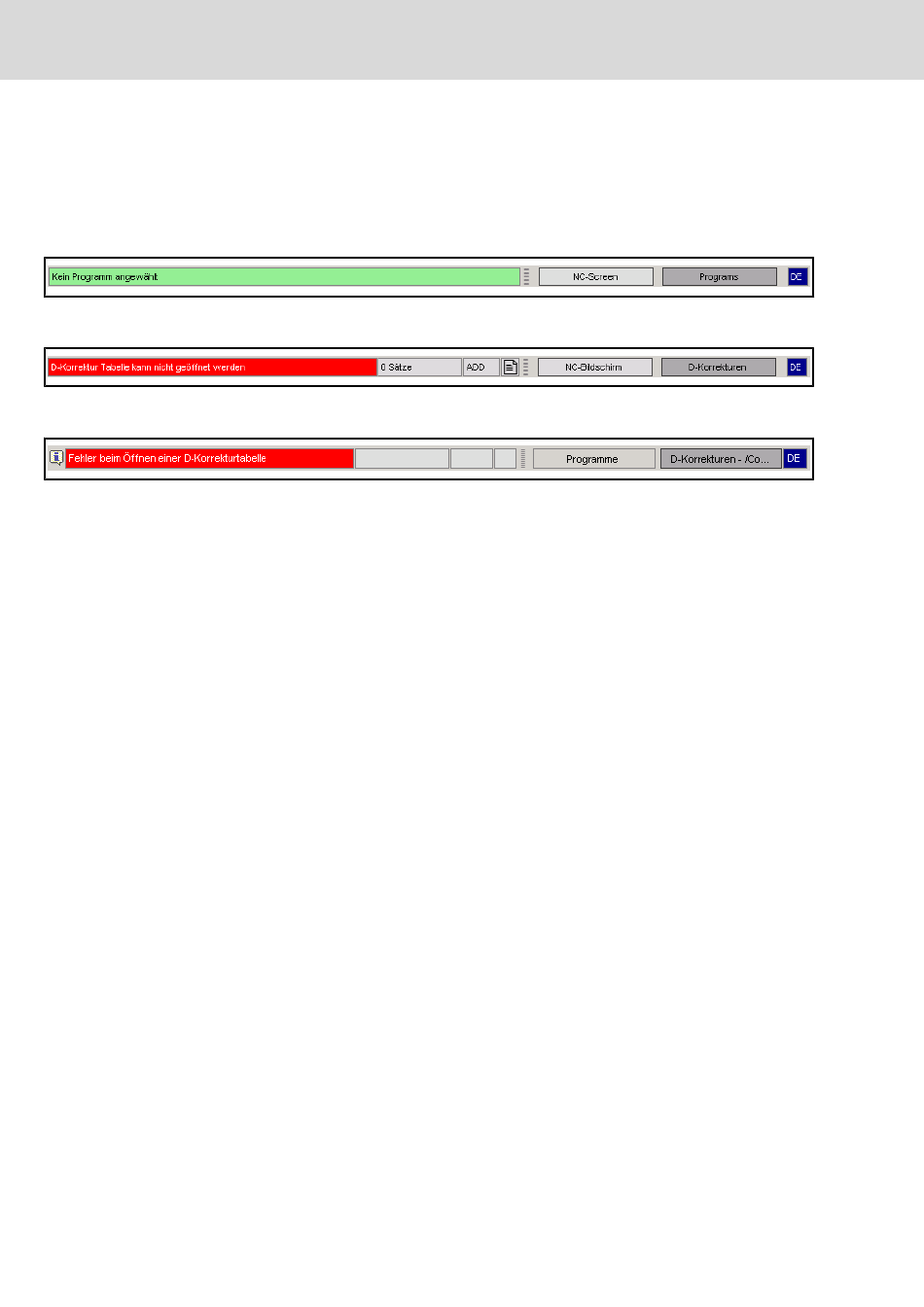

Im Statusfeld werden einfache Statusmeldungen angezeigt.
Weiterhin können erweiterte Informationen angezeigt werden, z.B. wenn eine
Aktion nicht ausgeführt werden konnte, weil bestimmte Randbedingungen nicht
gegeben waren.
Abb.4-15: Statuszeile mit Informationsmeldung
Bei anderen Fehlern wird eine Fehlermeldung angezeigt.
Abb.4-16: Statuszeile mit Fehlermeldung
Außerdem gibt es noch eine Statuszeile mit erweiterter Fehlermeldung.
Abb.4-17: Statuszeile mit erweiterter Fehlermeldung
Durch Klicken des Info-Symbols bzw. Drücken der "Info"-Taste kann die er‐
weiterte Fehlerinformation abgerufen werden.
