Bedienbereiche und OP-Tasten

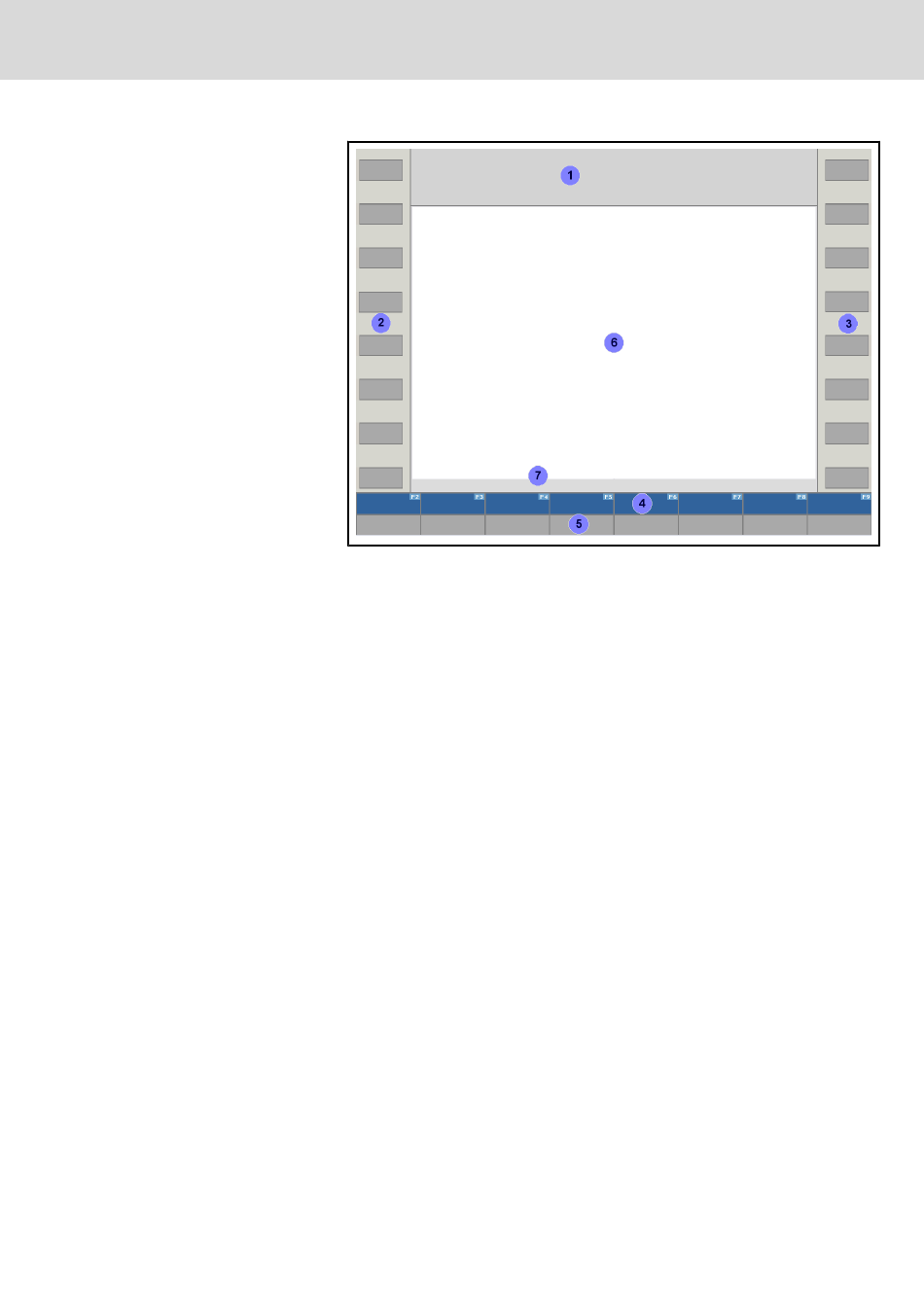

(1) Maschinenstatusbereich
(2) Visualisierung der M-Tasten - linke Seite, hauptsächlich belegt mit NC-
Funktionen (z.B. Betriebsartenumschaltung)
(3) Visualisierung der M-Tasten - rechte Seite, hautsächlich belegt mit Ma‐
schinenfunktionen (z.B. Achsauswahl für Tippen)
(4) Visualisierung der F-Tasten - belegt mit Anwendungen und Funktionen
zur Bedienung der Oberfläche (z.B. Editoren)
(5) Visualisierung der OP-Tasten - belegt mit Funktionen zur Umschaltung
zwischen Bedienbereichen
(6) Anwendungsbereich
(7) Statuszeile
Abb.4-4: Bildschirmaufbau
Die gesamte Funktionalität der Benutzeroberfläche der MTX ist in 8 tätigkeits‐
orientierte Bedienbereiche aufgeteilt.
Innerhalb dieser Bedienbereiche gibt es spezifische Anwendungen.
Jede Anwendung ist genau einem Bedienbereich zugeordnet. Diese Zuord‐
nung kann per Konfiguration (siehe MTX Dokumentation "Inbetriebnahme")
verändert werden.
Jeder Bedienbereich enthält eine Startanwendung, die nicht beendet werden
kann.
Nach dem Hochlauf der Steuerung ist immer der Bedienbereich "Maschine"
aktiv.
