112/249 Bosch Rexroth AG | Electric Drives
Programmierung
Aktive D-Korrekturtabelle öffnen
Aufruf aus dem MTX-Navigator
Aufruf aus dem D-Korrektur-Editor
heraus
Rexroth IndraMotion MTX 09VRS | Anwendungsbeschreibung
and Controls
1. Über <F8> in die 2. F-Tasten-Ebene wechseln und mit <F2> "Datei..." in
die Dateifunktionen wechseln.
2. Funktionstaste <F3 >"Öffnen..." drücken.
Es öffnet sich ein Dialog, in dem die gewünschten D-Korrekturtabelle aus‐
gewählt werden kann.
3. Die Auswahl der D-Korrekturtabelle mit Taste "Ok" bestätigen.
Es öffnet sich ein zweiter D-Korrektur-Editor mit der ausgewählten D-Kor‐
rekturtabelle.
Die aktive D-Korrekturtabelle kann über den NC-Bildschirm im Bedienbereich
"Maschine OP3" geöffnet werden.
1. NC-Bildschirm im Bedienbereich "Maschine OP3" öffnen.
2. Taste <F6> "aktive D-Korrekturen" betätigen.
Es wird der D-Korrektur-Editor mit der aktiven D-Korrekturtabelle geöffnet.
Ist keine D-Korrekturtabelle aktiv, erscheint eine entsprechende
Hinweismeldung in der Statuszeile des NC-Bildschirms.
Neue D-Korrekturtabelle erzeugen
Eine neue D-Korrekturtabelle kann entweder über den MTX-Navigator oder
über einen bereits geöffneten D-Korrektur-Editor erzeugt werden. Eine neu er‐
zeugte D-Korrekturtabelle hat standardmäßig eine D-Korrektur "D1". Alternativ
kann man eine beliebige D-Korrekturtabelle als Vorlage zur Erzeugung einer
neuen Tabelle benutzen.
1. Verzeichnis, in dem die neue D-Korrekturtabelle erzeugt werden soll, im
MTX-Navigator mit der Maus oder den Cursortasten anwählen.
2. Taste <F2> "Neu" drücken und anschließend in der Unterebene der F-
Tastenleiste die Taste <F6> "D-Korrekturen" betätigen.
- oder -
Im Kontextmenü den Menüpunkt Neu ▶ D-Korrekturen wählen.
Es öffnet sich ein Dialog (siehe
D-Korrekturtabelle" auf Seite
belle (weiter mit Punkt 3).
1. Über <F8> in die zweite F-Tastenebene wechseln und mit <F2> "Da‐
tei..." in die Dateifunktionen wechseln.
2. Taste <F2> "Neu..." betätigen.
Es wird ein Dialog zur Erzeugung einer neuen D-Korrekturtabelle geöffnet
(siehe Abb. 7-16 " Dialog zur Erzeugung einer neuen D-Korrekturtabelle"
auf Seite 112).

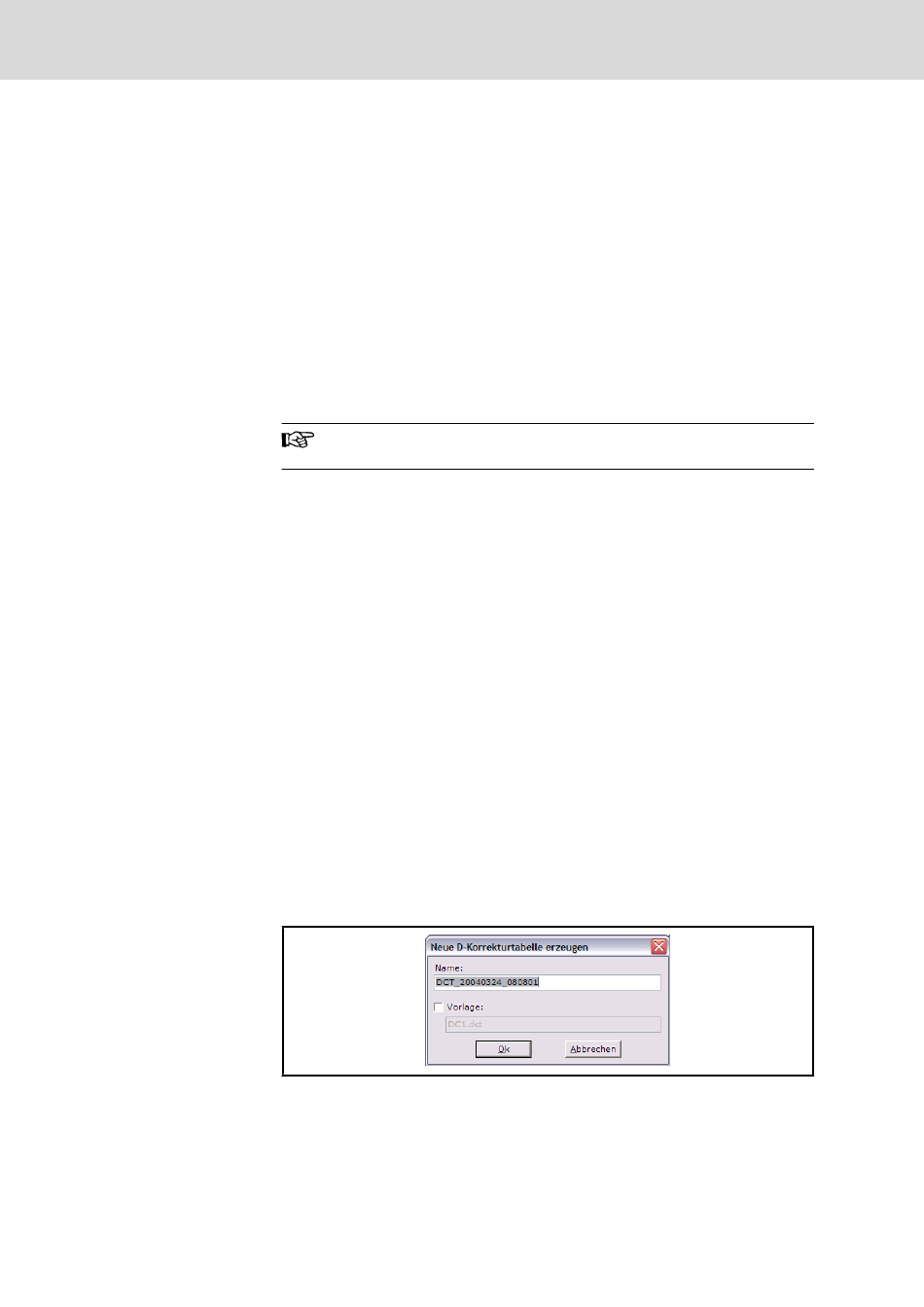

Abb.7-16: Dialog zur Erzeugung einer neuen D-Korrekturtabelle
3. Name der D-Korrekturtabelle eingeben. Als Vorbelegung wird hier ein au‐
tomatisch generierter Tabellenname angezeigt
4. Dialog mit "Ok" beenden.
Abb. 7-16 " Dialog zur Erzeugung einer neuen
112) zur Erzeugung einer neuen D-Korrekturta‐
