Variablen beobachten und editieren

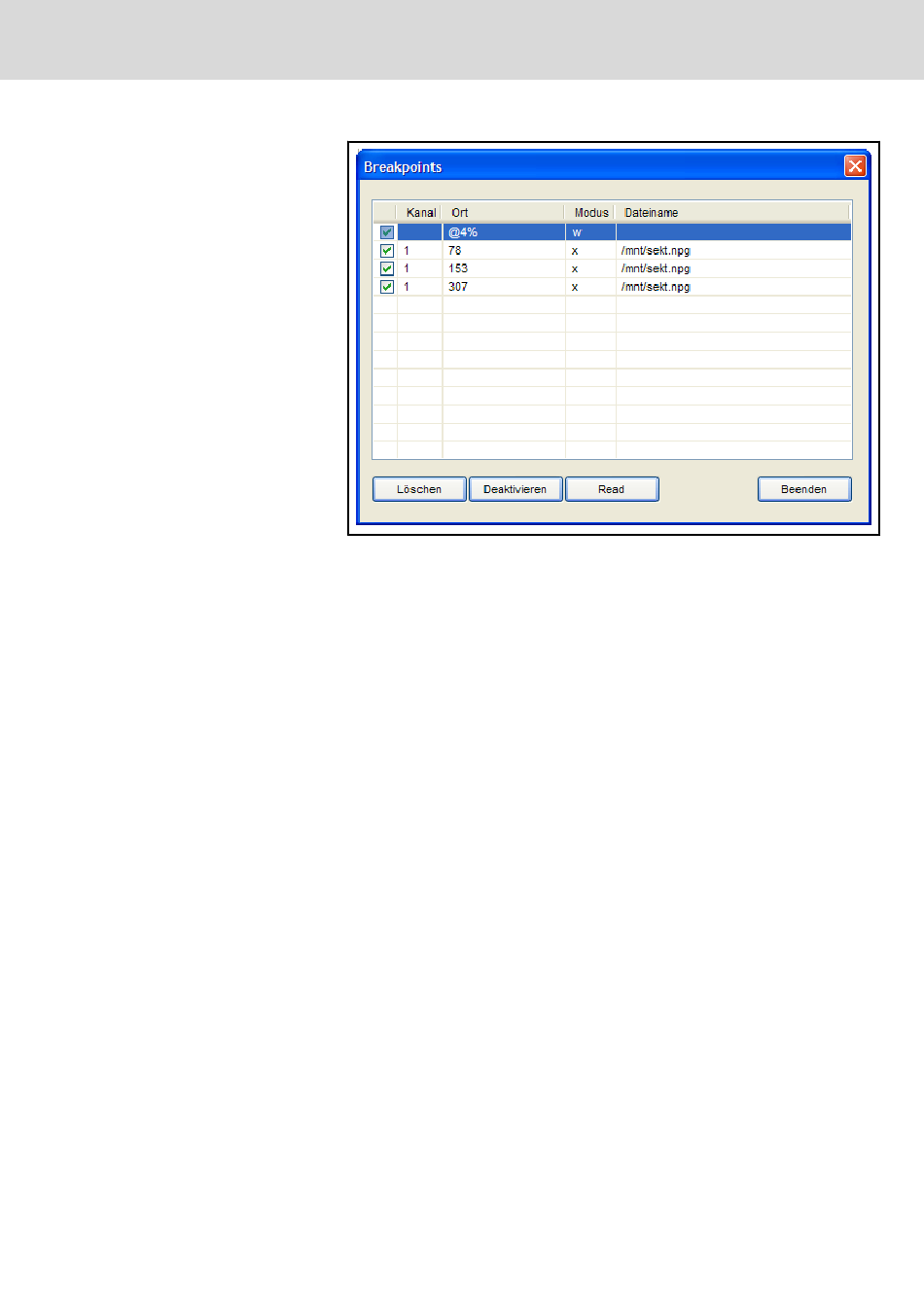

Abb.11-4: Breakpoint-Dialog
Zusätzlich können in diesem Menü Breakpoints aktiviert, deaktiviert und ge‐
löscht werden.
Aktive Breakpoints aus der Konfigurationsdatei laden
Sind aktive Breakpoints in der NC-Analyzer-Konfigurationsdatei eines zuge‐
hörigen NC-Programms gespeichert und wollen Sie diese in den NC-Analyzer
laden (mit "Laden Arbeitsbereich" in der obersten F-Key-Ebene), muss der NC-
Analyzer-Mode aktiv sein.
Andernfalls werden die gespeicherten Breakpoints inaktiv gesetzt.
Sie können für einzelne Programmvariablen überprüfen, ob die logische Wert‐
zuweisung durch das Programm korrekt durchgeführt wurden.
Variablengruppen:
● Permanente Variablen
● Definierbare permanente Variablen
● Globale Variablen
● Lokale Variablen
Die Variablengruppen sind im Fenster "Variablen" aufgelistet und werden mit
den Symbolen P (Permanent und Def.-Permanent), G (Global) und L (Local)
gekennzeichnet.
Einzelne Variablen anzeigen
Bei Anwahl eines Programms werden automatisch alle im Programm vor‐
kommenden Variablen nach den genannten Variablengruppen klassifiziert und
unter der jeweiligen Gruppe eingeordnet. Die mit "+" gekennzeichneten Vari‐
ablengruppen enthalten jeweils die Namensliste der verwendeten Programm‐
variablen.
Durch Klick auf das "+" Zeichen oder mit den Pfeiltasten "<"/">" oder Betätigen
des F-Keys <F8> ("Erweitern Unterstruktur/Unterstruktur schließen") klappt die
Namensliste der im Programm verwendeten Variablen aus oder zusammen.
