Anlagenumschaltung
Aufbau Kanaldialog Standard
Aufbau Kanaldialog Kompakt
Rexroth IndraMotion MTX 09VRS | Anwendungsbeschreibung
and Controls

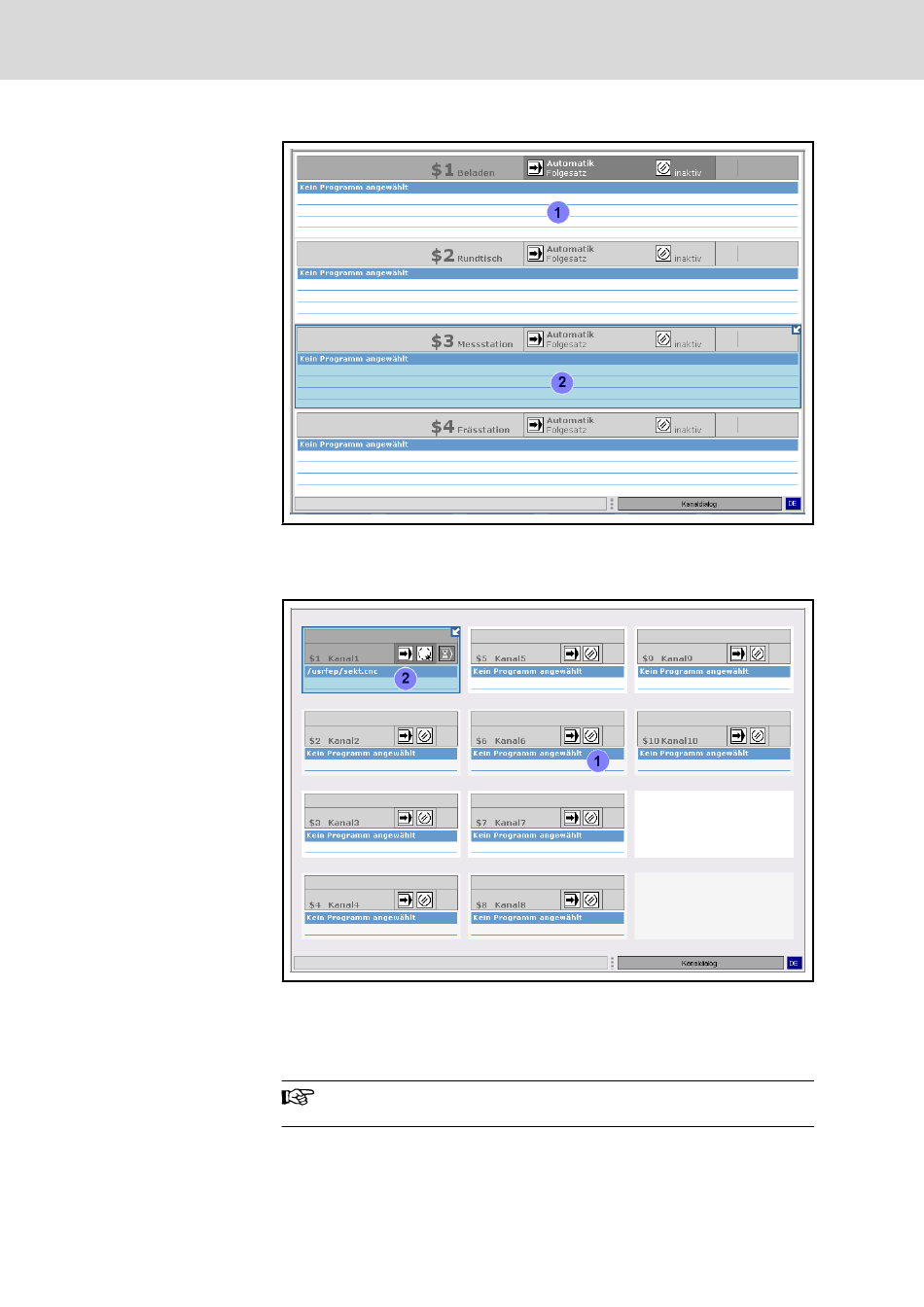

Abb.9-2: Aufbau Kanaldialog Standard
Die Standarddarstellung zeigt gleichzeitig 3-4 Kanalfenster an (abhängig von
der Bildschirmauflösung).
Abb.9-3: Aufbau Kanaldialog Kompakt
Die kompakte Darstellung zeigt gleichzeitig 8-12 Kanalfenster an (abhängig
von der Bildschirmauflösung).
Sind im System weniger Kanäle konfiguriert, bleiben die Kanalfenster leer.
Die kompakte Darstellung des Kanaldialogs ist erst mit mehr als 4
Kanälen möglich.
