Diagnose
10.1.5

Verbindungsunterbrechung

10.2 Logbuch
10.2.1 Übersicht
Rexroth IndraMotion MTX 09VRS | Anwendungsbeschreibung
and Controls

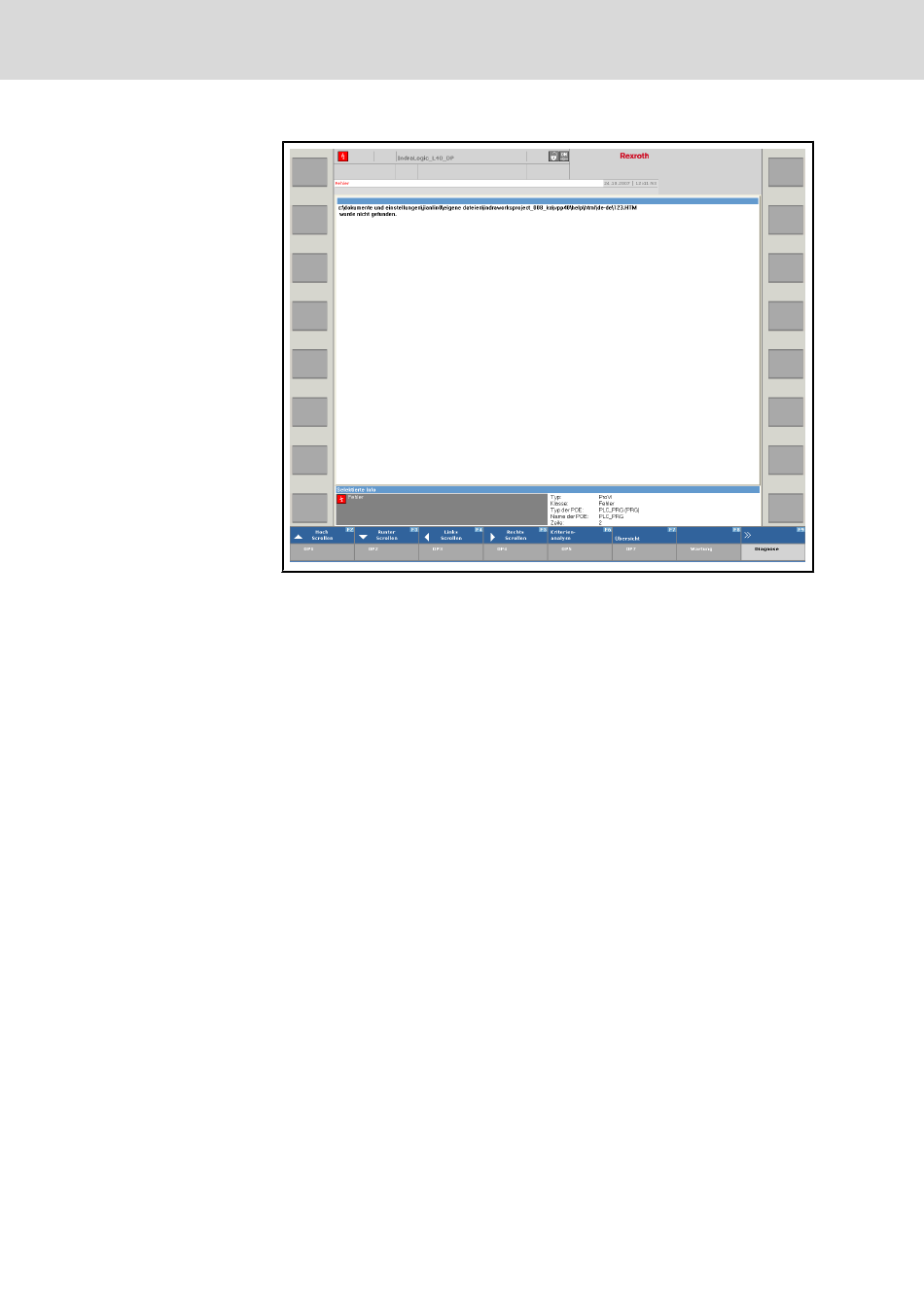

Abb.10-9: Detailsicht im Bedienbereich Diagnose - „Datei wurde nicht gefunden"
Wenn die Kommunikation zur Steuerung gestört ist, können keine Diagnose‐
meldungen angezeigt werden. Dies ist z. B. der Fall, wenn das Verbindungs‐
kabel entfernt wurde. Bei einer Verbindungsunterbrechung wird die Anzeige
der Diagnosemeldungen gelöscht. Sobald die Verbindung wieder hergestellt
ist, aktualisiert sich die Anzeige automatisch.
Das Logbuch ist in die Diagnoseanzeige eingebettet. Nach Aufruf der Diagno‐
seanzeige mit <OP9> lässt sich über Betätigen der F6-Taste zwischen "Diag‐
nose" und "Logbuch" umschalten.
Der aktuelle Zustand wird im F-Panel dargestellt:
● "Logbuch F6" -> Diagnose ist aktiv. Mit <F6> wird zur Logbuchanzeige
gewechselt.
● "Diagnose F6" -> Logbuch ist aktiv. Mit <F6> wird zur Diagnose gewech‐
selt.
