Anwendungsbeschreibung | Rexroth IndraMotion MTX 09VRS
Achse löschen
Achse editieren
1. Achse, vor der die neue Achse eingefügt werden soll, auswählen (d.h.,
eine beliebige Zelle der Achse muss angewählt sein).
2. Taste <F2> "Achse einfügen" drücken.
Die angewählte Achse wird hervorgehoben. Es öffnet sich der Dialog zum
Einfügen einer neuen Achse (siehe
neuen Achse" auf Seite
3. Name der Achse eingeben (maximal 8 Zeichen).
4. Achstyp "Linearachse" bzw. "Rundachse" auswählen.
5. Ggf. speziellen Kanal angeben ( "0" für alle )
6. Soll die Achse angehängt werden, muss zusätzlich "Achse anhängen"
ausgewählt werden.
7. Eingabe mit "Ok" abschließen.
Die neue Achse wird anhand der Einstellungen eingefügt.
● Soll die neue Achse hinten angehängt werden, kann eine be‐
liebige Zelle angewählt werden.
● Der Dialog "Achse einfügen" kann jederzeit über die Taste
"Abbrechen" abgebrochen werden.
Löschen einer Achse aus der Nullpunkttabelle.
1. Gewünschte Achse auswählen (d.h., eine beliebige Zelle der Achse muss
angewählt sein).
2. Taste <F3> "Achse löschen" drücken.
Die angewählte Achse wird hervorgehoben und es erscheint eine Sicher‐
heitsabfrage zum Löschen der Achse.
3. Löschvorgang mit "Ja" bestätigen.
Die angewählte Achse wird gelöscht.
- oder -
Löschvorgang mit Taste "Nein" abbrechen.
Die Funktion "Achse löschen" wird abgebrochen.
Mit der Funktion "Achse editieren" ist es möglich, den Achsnamen und den
Achstyp einer Achse zu ändern.

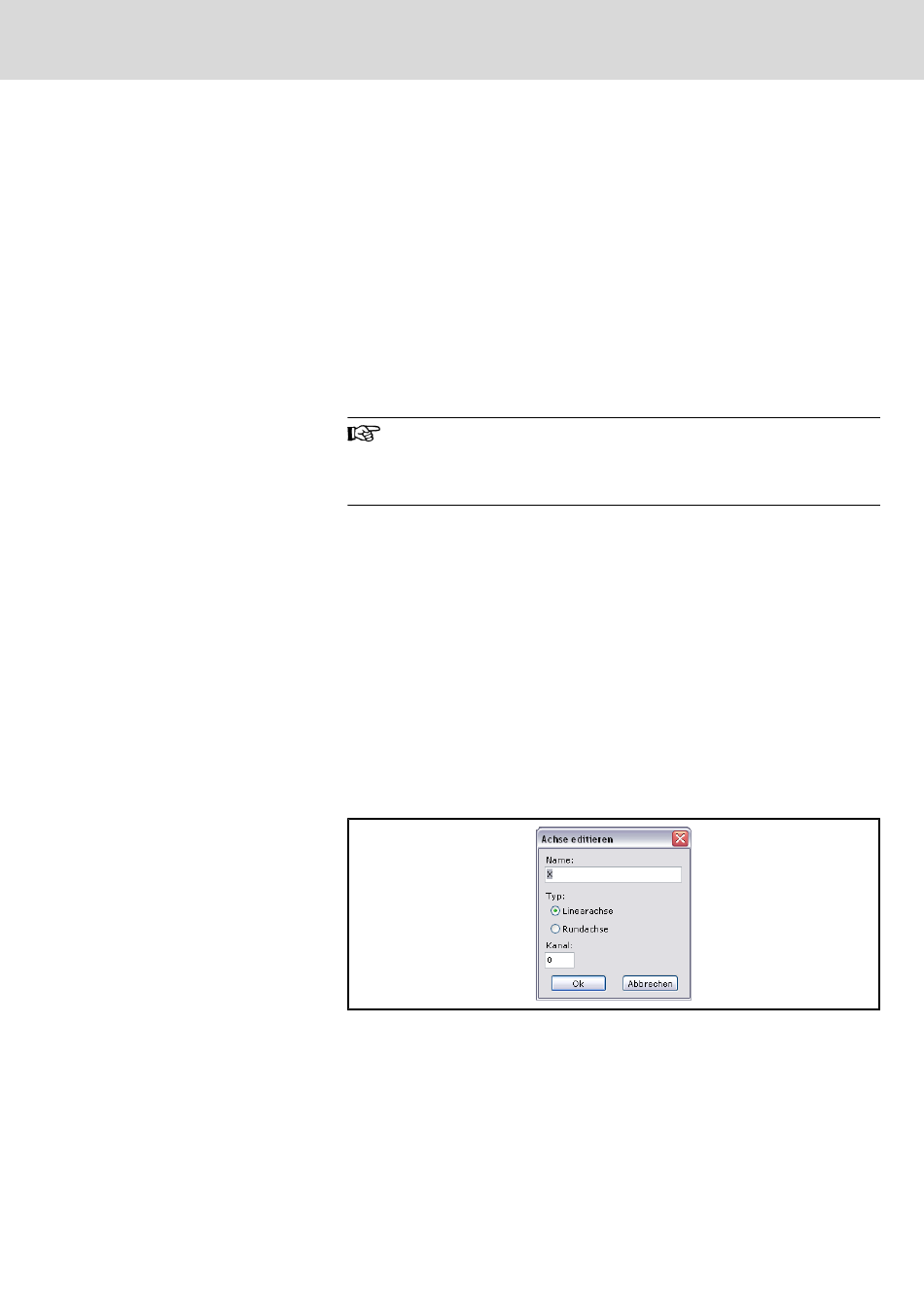

Abb.7-13: Dialog zum Editieren einer Achse
1. Gewünschte Achse auswählen (d.h., eine beliebige Zelle der Achse muss
angewählt sein).
2. Taste <F4> "Achse editieren" drücken.
Die angewählte Achse wird hervorgehoben und es erscheint eine Dialog‐
box zur Änderung von Name und Typ der Achse (siehe
zum Editieren einer Achse" auf Seite
Electric Drives | Bosch Rexroth AG
and Controls
Abb. 7-12 " Dialog zum Einfügen einer
108).
109).
109/249
Programmierung
Abb. 7-13 " Dialog
