Programm-Symbole
5.2.6 NPV-Anzeige
Anzeigeinhalt
5.2.7 NPV-Tabellen-Anzeige
Anzeigeinhalt
5.2.8 Placement-Anzeige
Anzeigeinhalt

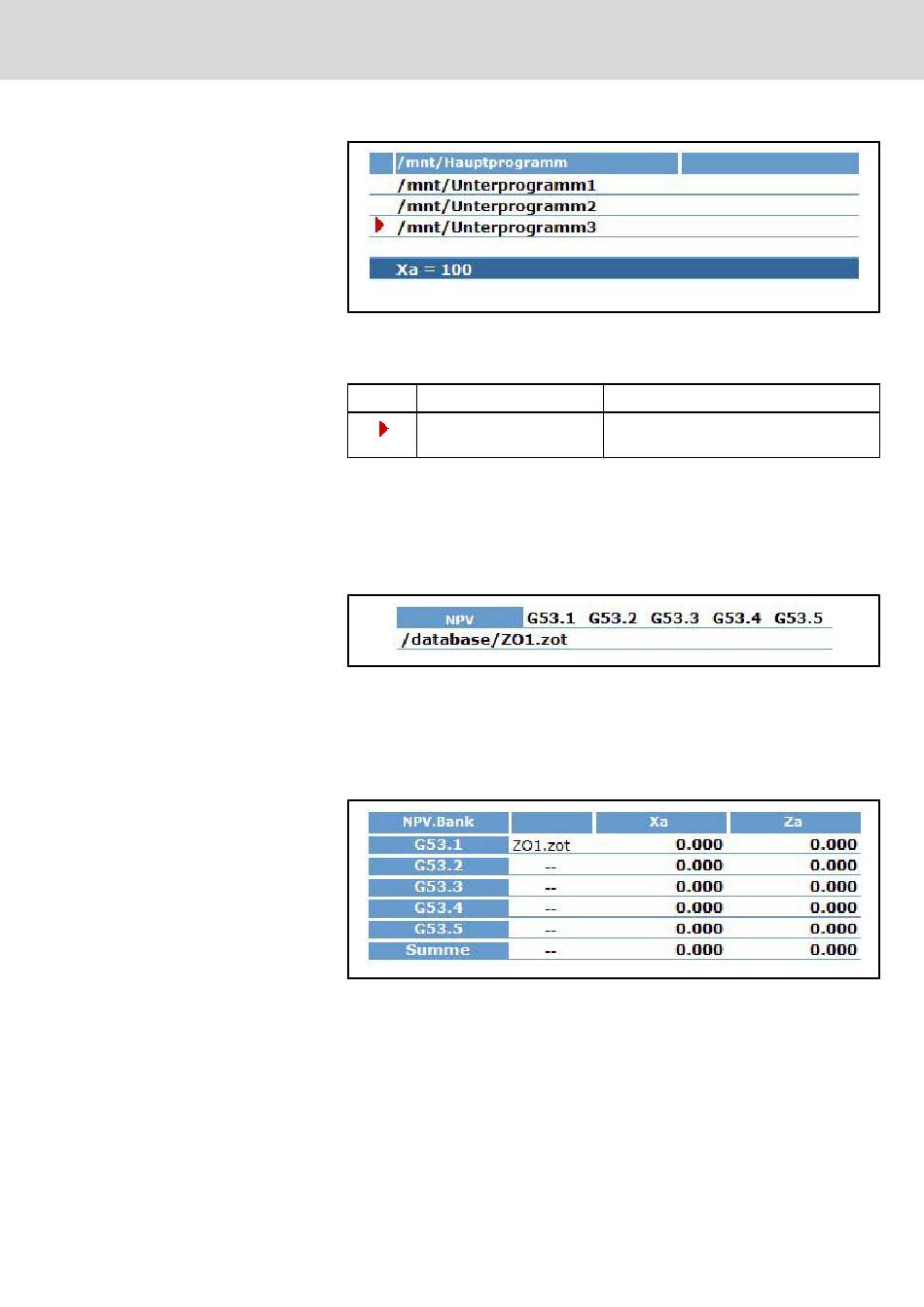

Abb.5-10: Programmschachtelungs-Anzeige
Die nachfolgende Tabelle enthält eine Beschreibung der angezeigten Pro‐
gramm-Symbole.
Symbol Bedeutung
Aktives Unterprogramm
Abb.5-11: Programm-Symbole
Die NPV-Anzeige dient zur Anzeige der Nullpunktverschiebungen (NPV) in‐
klusive des NPV-Tabellen-Namens.
Abb.5-12: NPV-Anzeige
Die NPV-Tabellen-Anzeige dient zur Anzeige der Achsnullpunkttabelle und de‐
ren Summenwerte.
Abb.5-13: NPV-Tabellen-Anzeige
Die Placement-Anzeige dient zur Anzeige der aktiven Placements inklusive des
Placement-Tabellennamens.
