Auffinden von Gewindeparametern

Standardisiertes Gewinde
Sondergewinde

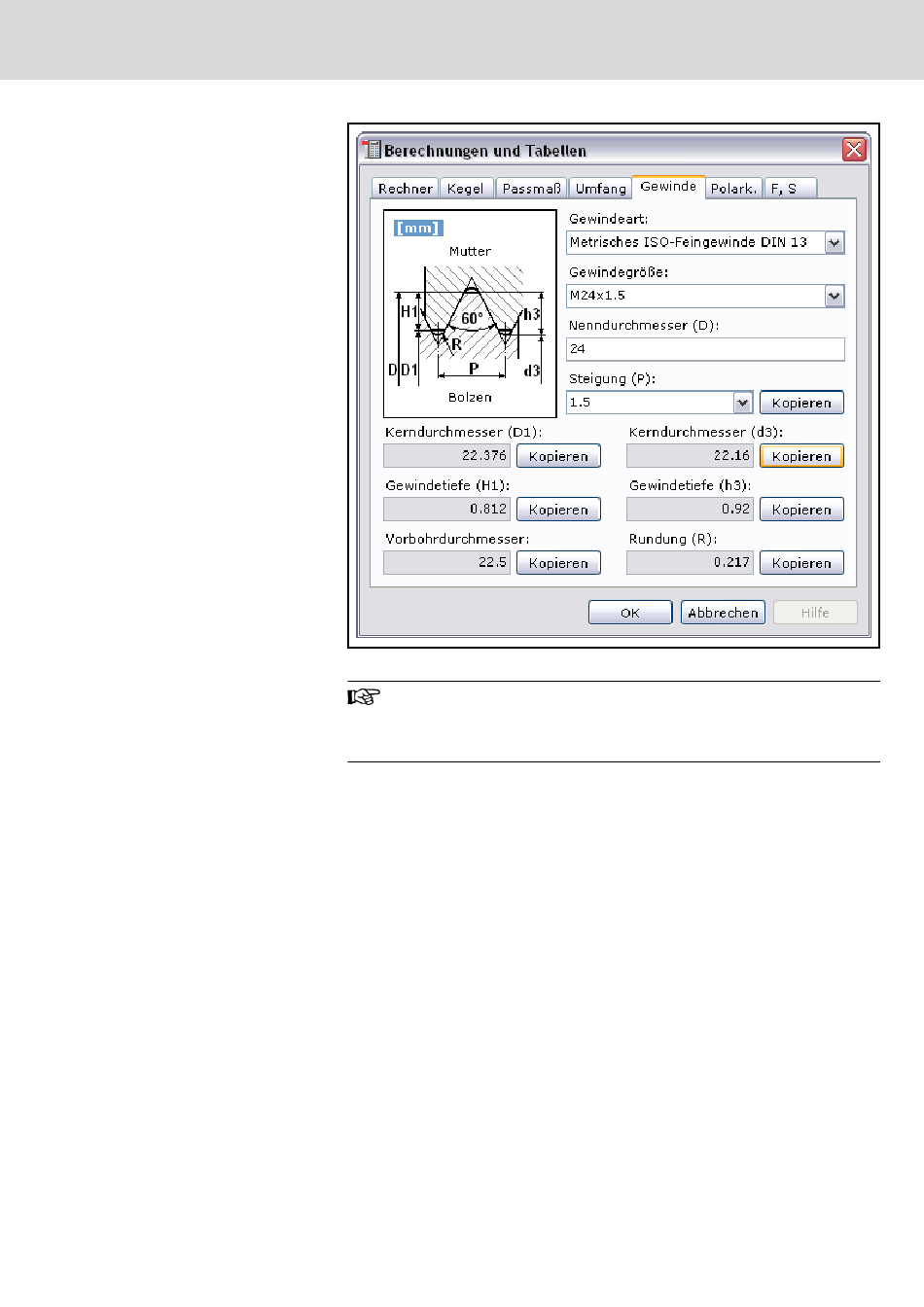

Abb.11-22: Formular für Gewindetabelle
Erscheint das Gewindetabellenformular ohne "Kopieren"-Tasten,
dann werden mit der "OK"-Taste alle relevanten Gewindeabmes‐
sungen im rufenden Dialog an den entsprechenden Stellen einge‐
tragen.
So verschaffen Sie sich die Informationen zu einem standardisierten und in der
Tabelle gelisteten Gewinde:
1. Wählen Sie die Gewindeart in der oberen Combobox.
2. Wählen Sie die Gewindegröße in der oberen Combobox.
3. Entnehmen Sie die gewünschten Abmessungen aus den darunter befind‐
lichen Boxen. Die Anzeige "--" heißt, dass die betreffende Information in
der Tabelle nicht verfügbar ist.
Falls ein Gewinde nicht in der Tabelle enthalten ist, dann gehen Sie wie folgt
vor:
1. Wählen Sie die Gewindeart in der oberen Combobox.
2. Geben Sie den Nenn-/Aussendurchmesser ein. Hier sind Ausdrücke zu‐
gelassen (siehe Syntax für
3. Geben Sie die Steigung ein. Ausdrücke erlaubt.
4. Entnehmen Sie die gewünschten Abmessungen aus den darunter befind‐
lichen Boxen. Die Anzeige "--" heißt, dass die betreffende Information in
der Tabelle nicht verfügbar ist bzw., dass die Information nicht aus den
Gewindeabmessungen berechnet werden kann.
Electric Drives | Bosch Rexroth AG
and Controls
Erweiterte Funktionalität
Ausdrücke).
