Werkzeugverwaltung
Highlighted-Darstellung
Bitmap-Darstellung
Rexroth IndraMotion MTX 09VRS | Anwendungsbeschreibung
and Controls
Diese letzte Liste beinhaltet im Gegensatz zu allen anderen Listen, welche alle
Werkzeuge der angewählten Sektoren zeigen, eine spezielle Querydefinition
zur Auswahl von verschlissenen Werkzeugen.
Es besteht die Möglichkeit, in der Werkzeugliste abhängig von einer Prozess‐
variablen Werkzeugdatensätze hervorgehoben darzustellen. Dabei sind belie‐
big viele Darstellungen möglich
Beispiel:
Highlighted-Darstellung
1. BQ2 - Bit 0 (Werkzeug aktiv) Hintergrundfarbe 1
2. BQ2 - Bit 4 (Werkzeug verschlissen) Hintergrundfarbe 2
3. u.s.w.
Es besteht die Möglichkeit, in der Werkzeugliste den Wert von Prozessvariab‐
len als Bitmap darzustellen.
Beispiel:
Bitmap-Darstellung
Dem Wert von K1 (Sektornummer) wird über eine Zuordnungstabelle eine Bit‐
map zugeordnet.
Wert
1
2
3
4
99

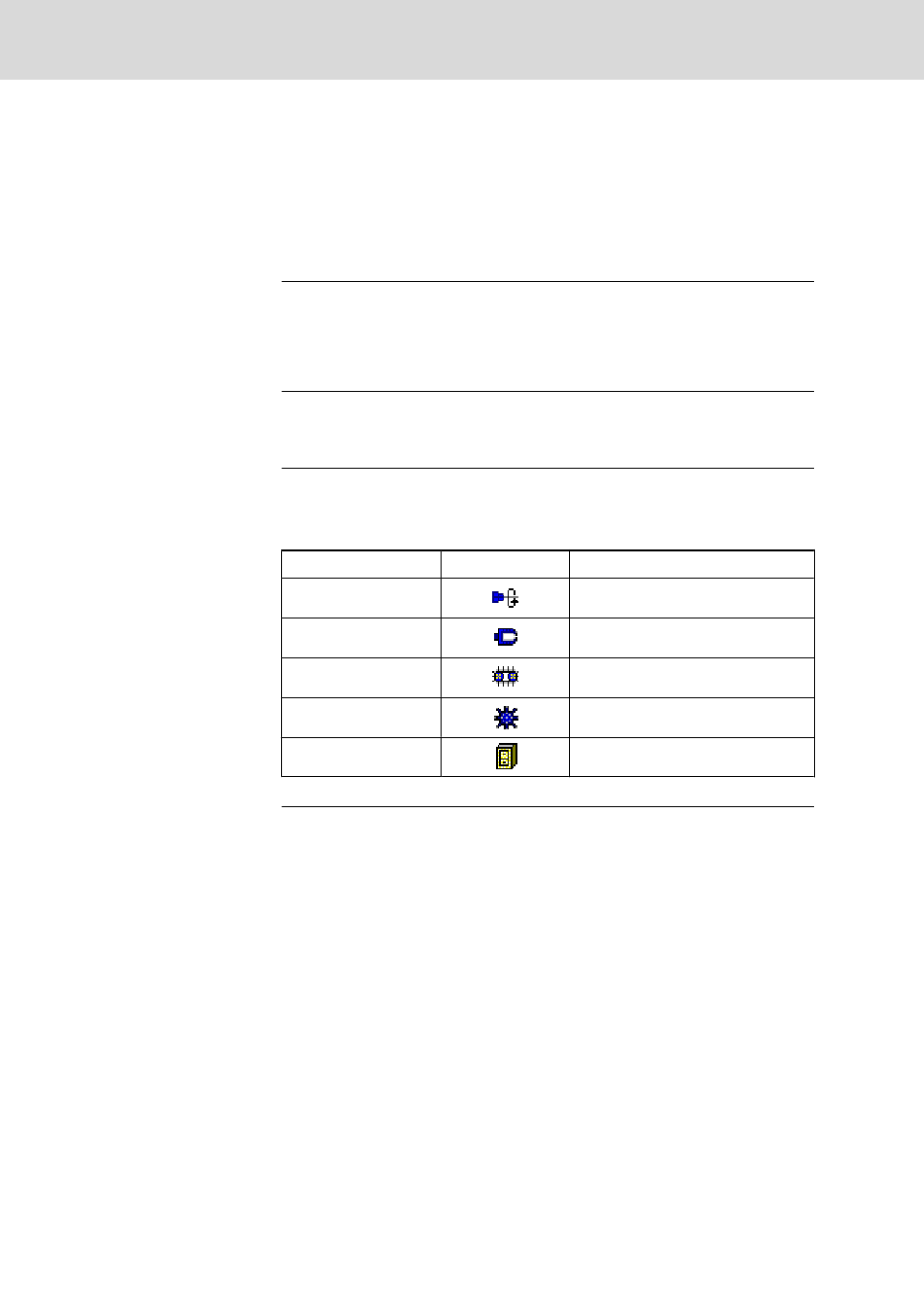

Abb.8-9: Beispiel Bitmaptabelle
Beide Darstellungsformen sind im folgenden Bild ersichtlich.
Bitmap Bedeutung
Spindel
Greifer
Magazin
Revolver
Schrank
