Anwendungsbeschreibung | Rexroth IndraMotion MTX 09VRS
9

Anlagenumschaltung

9.1 Kanaldialog
9.1.1 Verwendung
Einordnung des Kanaldialogs in
den Bedienoberfläche
9.1.2 Prinzipieller Aufbau des Kanaldialogs
Der Kanaldialog erfüllt 2 Aufgaben:
● Umschaltung zwischen den Kanälen für Bedienung und Anzeige
● Anzeige ausgewählter Kanalinformationen aller Kanäle einer Steuerung
(Kanalübersicht).
Kanäle, die über Konfiguration ausgeblendet wurden, werden nicht angezeigt.

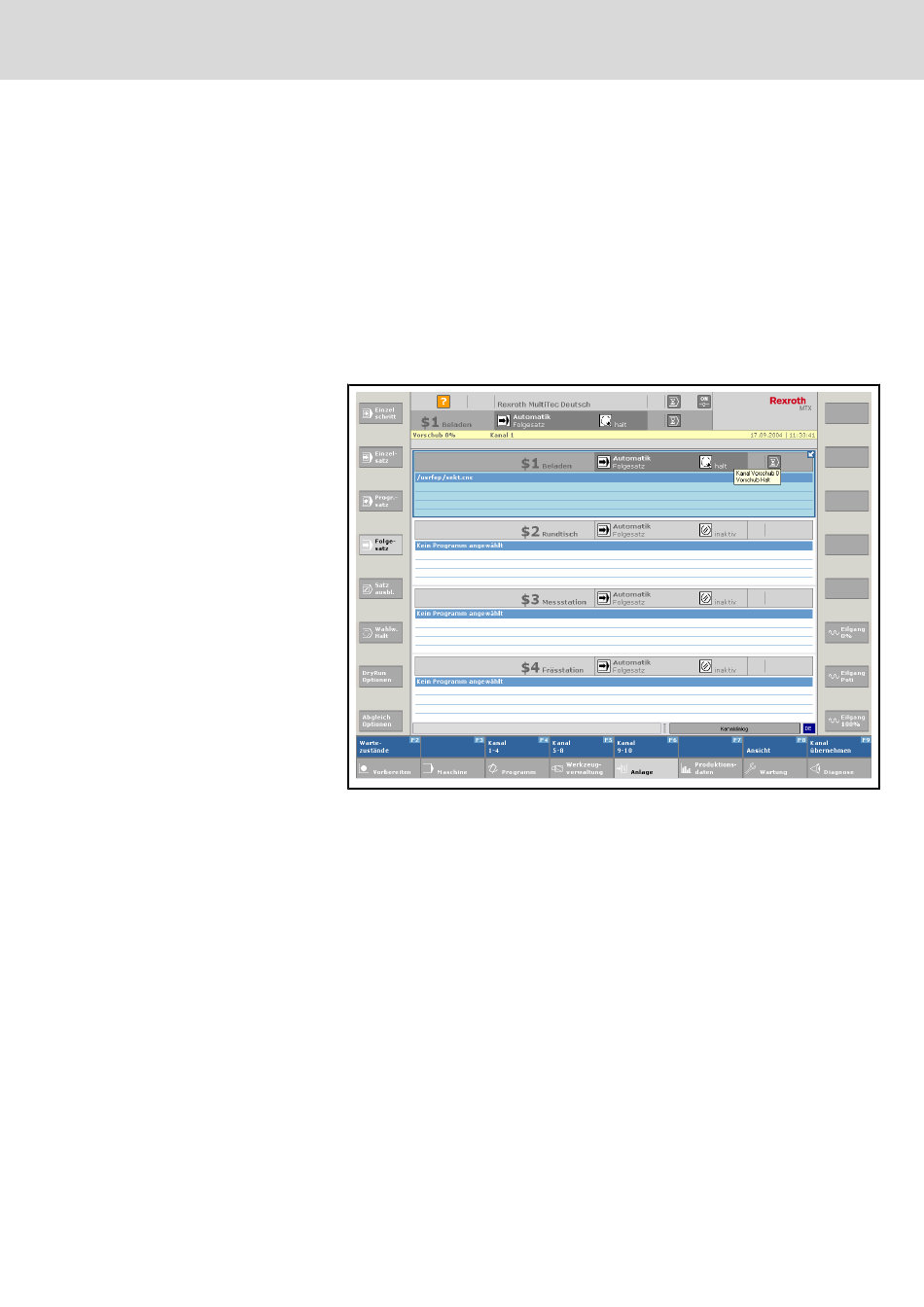

Abb.9-1: Kanaldialog in Bedienoberfläche
Der Kanaldialog ist eine Anwendung mit eigener F-Tasten Belegung.
Menü und Titelzeile sind ausgeblendet.
Der Kanaldialog wird über die OP-Taste <OP6> "Anlage" aufgerufen.
Die M-Tasten wirken als "globale M-Tasten" auf den Kanal, der im Maschinen‐
statusbereich angezeigt wird (aktiver Kanal).
Abhängig von der Anzahl der Kanäle sind 2 Darstellungsvarianten möglich.
Sind mehr Kanäle vorhanden als in der Standarddarstellung angezeigt werden
können, wird zusätzlich eine kompakte Darstellung angeboten.
