10 Diagnose
10.1 Diagnoseanzeige
10.1.1 Übersicht
Meldungslistenfeld (1)
Durch Betätigen der Taste OP9 wird die Diagnoseanzeige aktiviert.
Der Auslieferungsumfang von IndraWorks HMI ist abhängig vom
installierten Steuerungssystem. Während die IndraMotion MTX be‐
reits vorgefertigte Bilder zur Bedienung von NC-Maschinen mitlie‐
fert, ist bei einer IndraLogic-Steuerung nur die Taste OP9 mit dem
Aufruf der Diagnose belegt.

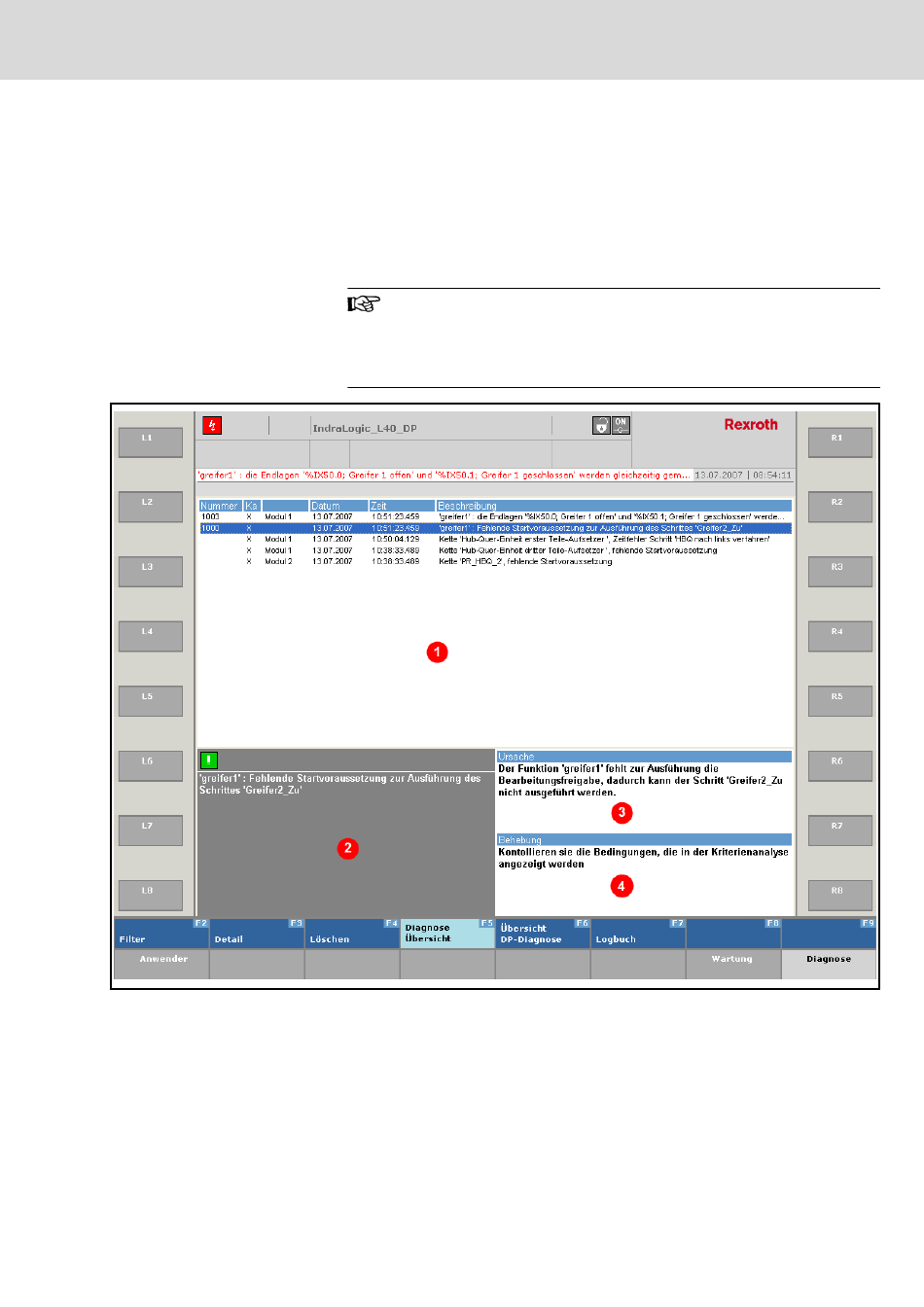

Abb.10-1: Grundbild der Diagnose
Das Grundbild der Diagnose unterteilt sich in vier Bereiche:
Hier werden die Diagnosemeldungen der zugeordneten Steuerung (siehe He‐
ader) angezeigt. Aufgelistet werden die Nummer der Meldung, das Vorhan‐
densein von Kriterienanalysedaten (KA), die Modulnummer bei ProVi-
Meldungen bzw. Kanalnummer bei MTX-Meldungen, der Zeitstempel des
Auftretens und die vom Anwender eingetragene Kurzbeschreibung.
