5 Generelle Bedienung und Visualisierung
5.1 Visualisierungssymbole
Fehler
Warnung
Hinweis
Gesamtsperre
Systemwartezustand
I-Remote
Winlock
Verbindungszustand
Das Symbol zeigt den Verbin‐
dungszustand zwischen Be‐
dienoberfläche und Steue‐
rung an.
SPS-Fehlerstatus

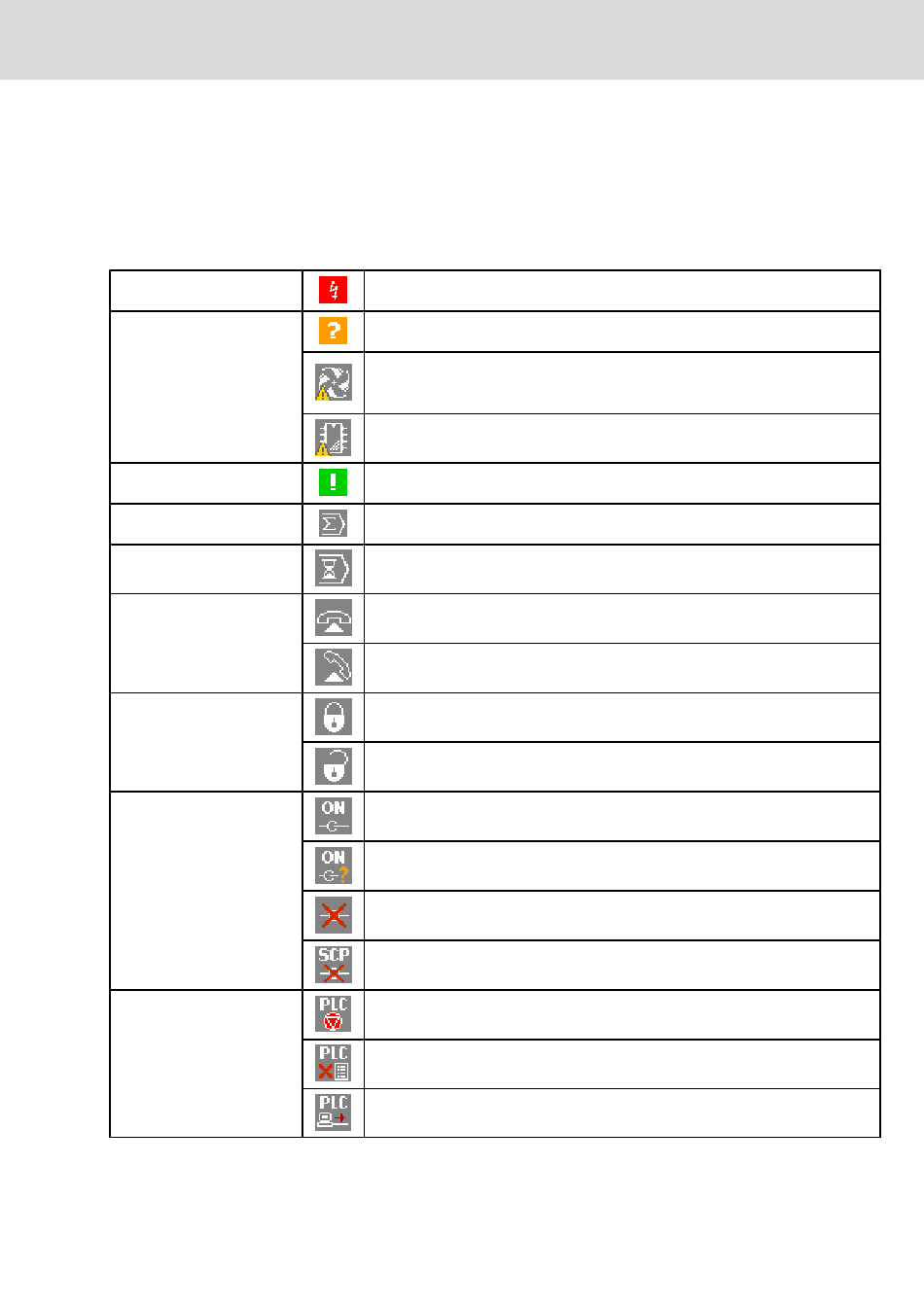

In nachfolgender Tabelle werden die, in der Anzeige auftretenden Symbole
dargestellt und beschrieben.
Das Symbol signalisiert aufgetretene NC-Fehler, sowie ProVi-Fehler.
Das Symbol signalisiert aufgetretene NC-Warnungen sowie ProVi-Warnungen.
Das Symbol signalisiert, dass nach einer Änderung der Konfiguration System
Grundstellen oder System Neustart notwendig sind, um die Änderungen zu über‐
nehmen.
Das Symbol signalisiert, dass ein Versionskonflikt zwischen Oberfläche und NC-
Kern besteht.
Das Symbol signalisiert aufgetretene NC-Hinweise sowie ProVi-Hinweise.
Das Symbol zeigt an, dass für alle NC-Kanäle die Achsausgabe gesperrt ist.
Das Symbol zeigt an, dass sich mindestens ein NC-Kanal im Wartezustand befindet
(Summensignal).
I-Remote inaktiv
I-Remote aktiv
Winlock aktiv
Winlock nicht aktiv
Online
Verbindung unsicher
Verbindung unterbrochen
Kommunikationsserver (SCP-Server) ausgefallen
SPS im Zustand Stop
Das Symbol zeigt an, dass keine Symboltabelle vorhanden ist.
Das Symbol zeigt an, dass das SPS-Programm online geändert wird.
