46/249 Bosch Rexroth AG | Electric Drives
Generelle Bedienung und Visualisierung
Baum + Liste
Objekttypen
Rexroth IndraMotion MTX 09VRS | Anwendungsbeschreibung
and Controls
Dieser Navigator wird sowohl im IndraWorks Operation als auch im IndraWorks
Engineering für die Naviagation im NC-Dateisystem angeboten.
In der Ausprägung "Baum+Liste" wird im linken Bereich die Verzeichnisstruktur
als Baum dargestellt, im rechten Bereich werden Unterverzeichnisse und Da‐
teien aufgelistet.
Diese Ausprägung wird sowohl im IndraWorks Operation als auch im
IndraWorks Engineering verwendet.

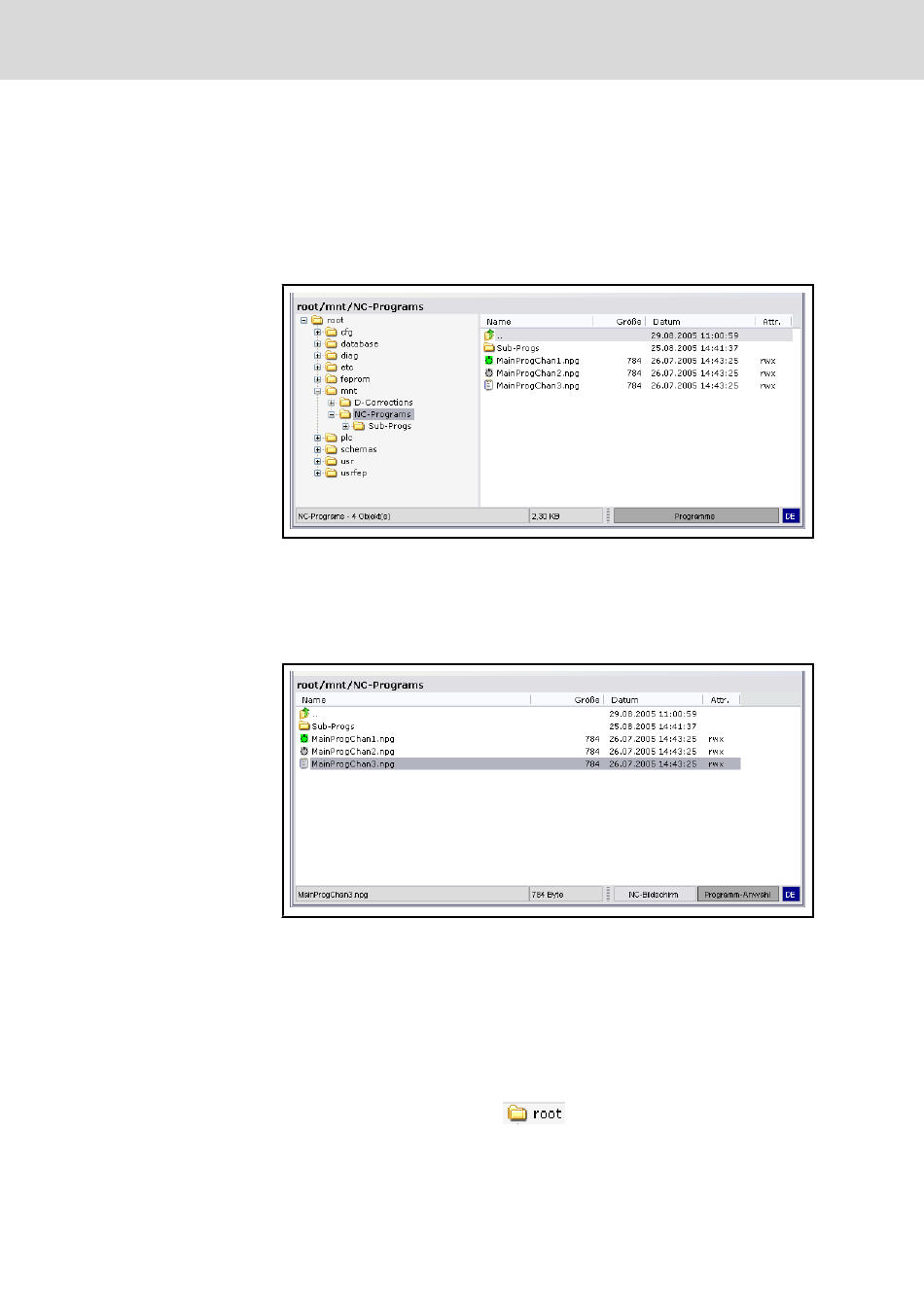

Abb.5-32: MTX-Navigator in der Ausprägung "Baum+Liste"aus IndraWorks Ope‐
ration
Liste In der Ausprägung "Liste" werden Unterverzeichnisse und Dateien aufgelistet.
Diese Darstellung wird nur im Kontext "Programm-Anwahl"
hängige Funktionen des MTX-Navigators" auf Seite
ration verwendet.
Abb.5-33: MTX-Navigator in der Ausprägung "Liste" aus dem IndraWorks Opera‐
tion
Grundsätzlich kann jeder nachfolgend aufgeführte Objekttyp im Baum sowie in
der Liste des MTX-Navigators ein eigenes Kontextmenü und individuelle Be‐
legungen von Funktionstasten- und Menüleiste haben. Dies hat zur Folge, dass
sich beim Wechseln zwischen Baum und Liste, wie auch beim Selektieren ei‐
nes anderen Objekttyps, die Belegung der Funktionstastenleiste und die Aus‐
prägung der Menüleiste bzw. des Kontextmenüs ändert.
Zwischen folgenden Objekttypen wird unterschieden:
● der Ordner "root" im Baum
● alle anderen Ordner im Baum
(Kap. "Kontextab‐
47) im IndraWorks Ope‐
(Root = das Wurzelverzeichnis)
