Anwendungsabhängiger Bereich

Systembereich

4.6.2

Funktion des Statusfeldes

Der anwendungsabhängige Bereich besteht aus bis zu vier Panels, deren In‐
halt von der jeweiligen Anwendung bestimmt wird. Eine Beschreibung der
Inhalte findet sich bei der jeweiligen Anwendung.
Prinzipiell ist der anwendungsabhängige Bereich in folgende Felder eingeteilt:
● Statusfeld [1]
In diesem Feld werden Statusmeldungen (grau), Informationsmeldungen
(grün) und Fehlermeldungen (rot) angezeigt.
Dieses Feld ist als Standardfeld in jeder Anwendung vorhanden.
● Zeile-Spalte-Feld [2]
In diesem Feld werden aktuelle Zeile und Spalte eines Editors angezeigt.
In anderen Anwendungen kann hier ein weiterer Text angezeigt werden.
Dieses Feld ist nicht in allen Anwendungen vorhanden.
● Einfüge-/Überschreibemodus [3]
Bei Editoren wird hier angezeigt, ob man im Modus "Einfügen" oder
"Überschreiben" arbeitet. Von anderen Anwendungen kann hier auch an‐
derer Text angezeigt werden.
Dieses Feld ist nicht in allen Anwendungen vorhanden.
● Statussymbol-Feld [4]
Hier kann über ein Symbol ein Status signalisiert werden.
Dieses Feld ist nicht in allen Anwendungen vorhanden.
Im Systembereich wird folgende Information dargestellt:
● Liste geöffneter Anwendungen in diesem Bedienbereich [5]
Hier werden alle geöffneten Anwendungen angezeigt. Durch Anklicken
des entsprechenden Feldes kann das zugehörige Fenster aktiviert wer‐
den.
● Aktuell eingestellte Sprache [6]
Im Statusfeld werden einfache Statusmeldungen angezeigt.
Weiterhin können erweiterte Informationen angezeigt werden, z.B. wenn eine
Aktion nicht ausgeführt werden konnte, da bestimmte Randbedingungen nicht
gegeben waren.

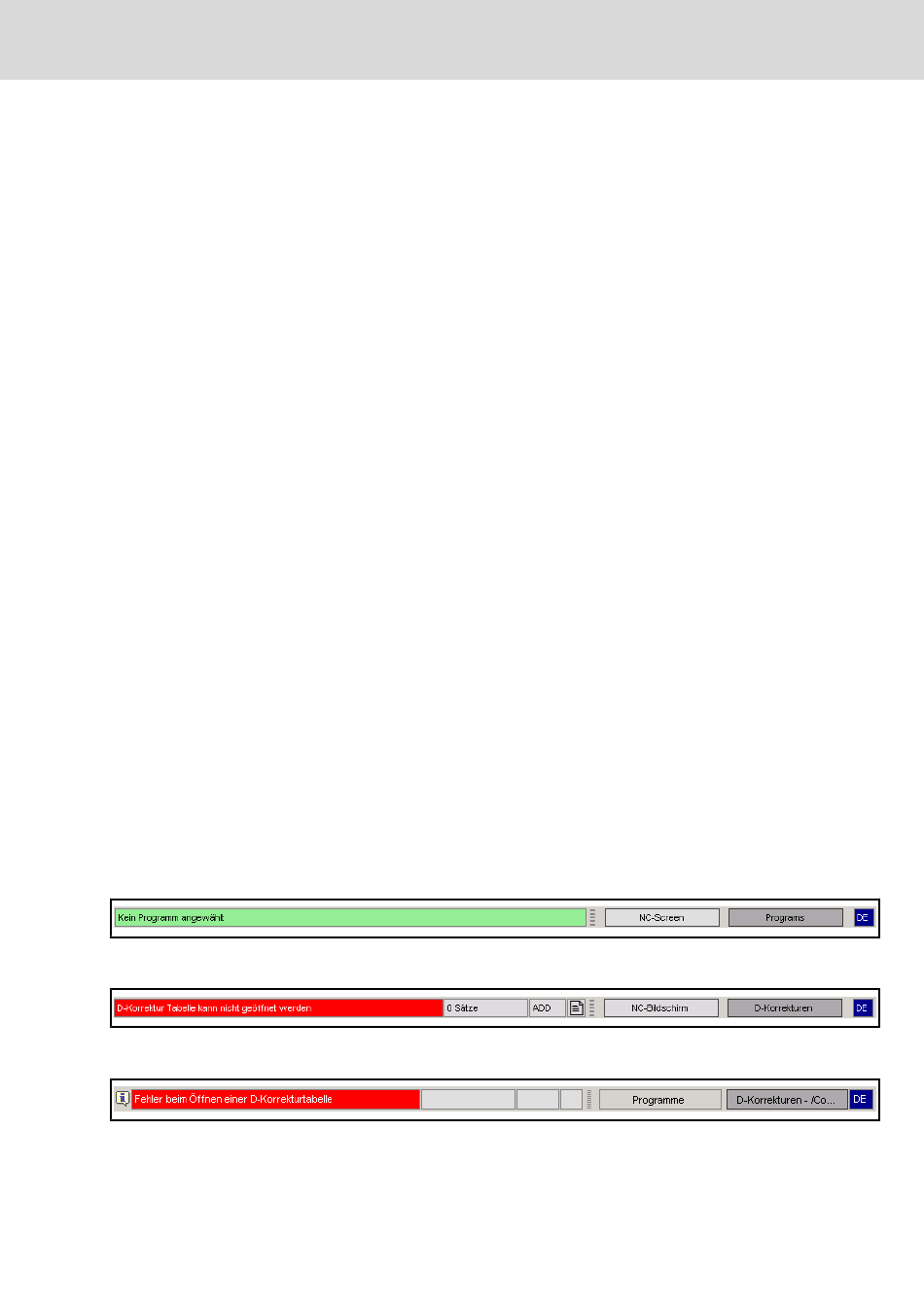

Abb.4-14: Statuszeile mit Informationsmeldung
Bei anderen Fehlern wird eine Fehlermeldung angezeigt.
Abb.4-15: Statuszeile mit Fehlermeldung
Außerdem gibt es noch eine Statuszeile mit erweiterter Fehlermeldung.
Abb.4-16: Statuszeile mit erweiterter Fehlermeldung
