Diagnose

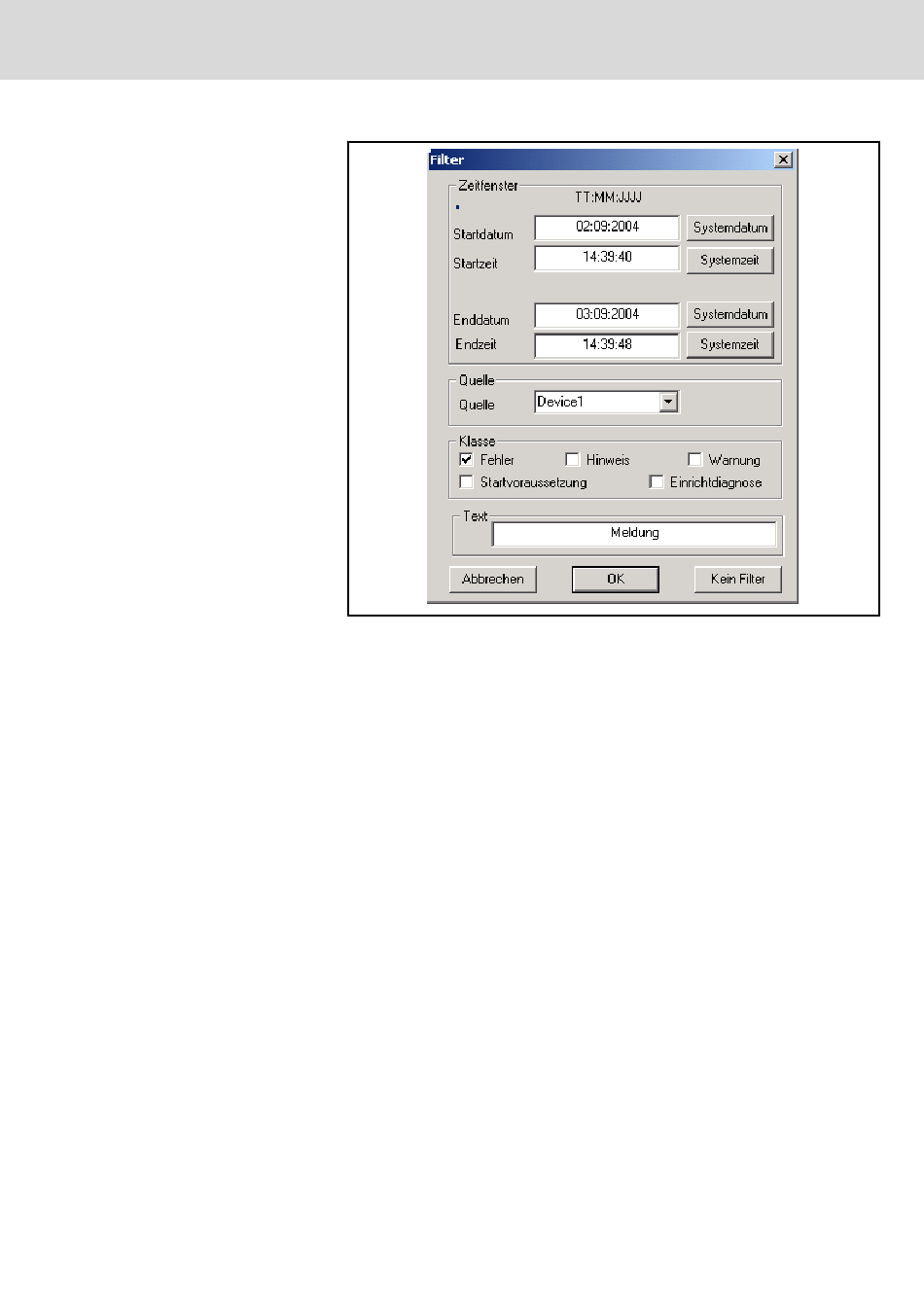

Abb.10-14: Beispiel: Filterdialog
Im Filterdialog lässt sich die Auswahl der Logbuchmeldungen eingrenzen.
Geben Sie im Zeitfenster die Start- und Endzeit ein. Es werden nur Meldungen
angezeigt, die innerhalb dieses Zeitraums liegen. Mit Hilfe der Schaltflächen
"Systemdatum" bzw. "Systemzeit" lassen sich die Eingabefelder mit dem ak‐
tuellen Datum bzw. der aktuellen Zeit vorbesetzen.
Mit der Quelle bestimmen Sie die Steuerung, von der Meldungen berücksichtigt
werden.
Bestimmen Sie im Bereich Klasse die Art der Meldungen, die ins Logbuch
übernommen werden. Die fünf Meldungsklassen lassen sich beliebig kombi‐
nieren.
Der Bereich Text untersucht die vorhandenen Meldungen auf einen vorgege‐
benen Text. Es werden nur die Meldungen angezeigt, in denen der vorgege‐
bene Text enthalten ist.
Die Schaltfläche "Kein Filter" setzt alle Einträge zurück.
Mit "OK" werden die Filter aktiv.
10.3 Feldbusdiagnose
Die Feldbusdiagnose-Anzeige ist in die allgemeine Diagnoseanzeige einge‐
bettet. Sie können sich darin Buszustände des an die Steuerung angeschlos‐
senen Profibus DP anzeigen lassen. Hierfür stehen zwei Ansichten zur
Verfügung. Die Übersichtsanzeige vermittelt einen Überblick über den derzeit
in IndraWorks Engineering konfigurierten Feldbus. Von dort aus kann ein be‐
liebiger Busteilnehmer ausgewählt und für diesen in eine mit weitergehenden
Informationen ausgestattete Detailansicht verzweigt werden.
