Generelle Bedienung und Visualisierung
5.3 Zweikanalanzeige
5.3.1 Verwendung
Einordnung der Zweikanalanzeige
in IndraWorks Operation
Rexroth IndraMotion MTX 09VRS | Anwendungsbeschreibung
and Controls
In einer vertikal geteilten Anzeige werden für 2 ausgewählte Kanäle Prozess‐
daten und Statusinformationen angezeigt.
Dem Bediener wird mit dieser Anzeige eine gleichzeitige Beobachtung von 2
Kanälen ermöglicht.
Ein Kanal ist als aktiver Kanal ausgewählt, auf den die Bedienung von F-und
M-Tasten wirkt.
Die Anzeige ist dem Bedienbereich <OP3> "Maschine" zugeordnet. Durch Be‐
tätigen von <F8> "weitere Funktionen" und <F9> "Zweikanalanzeige" wird die
Anwendung gestartet.
Menü und Titelzeile sind ausgeblendet.
Die Anzeige ist eine Anwendung, die parallel zum NC-Bildschirm für einen Ka‐
nal läuft.
Durch Betätigung von <OP3> "Maschine" kann schnell zwischen Einkanal- und
Zweikanalanzeige umgeschalten werden.
Die F-Tasten Belegung ist abhängig von der NC-Betriebsart und ist im
IndraWorks Engineering konfigurierbar.

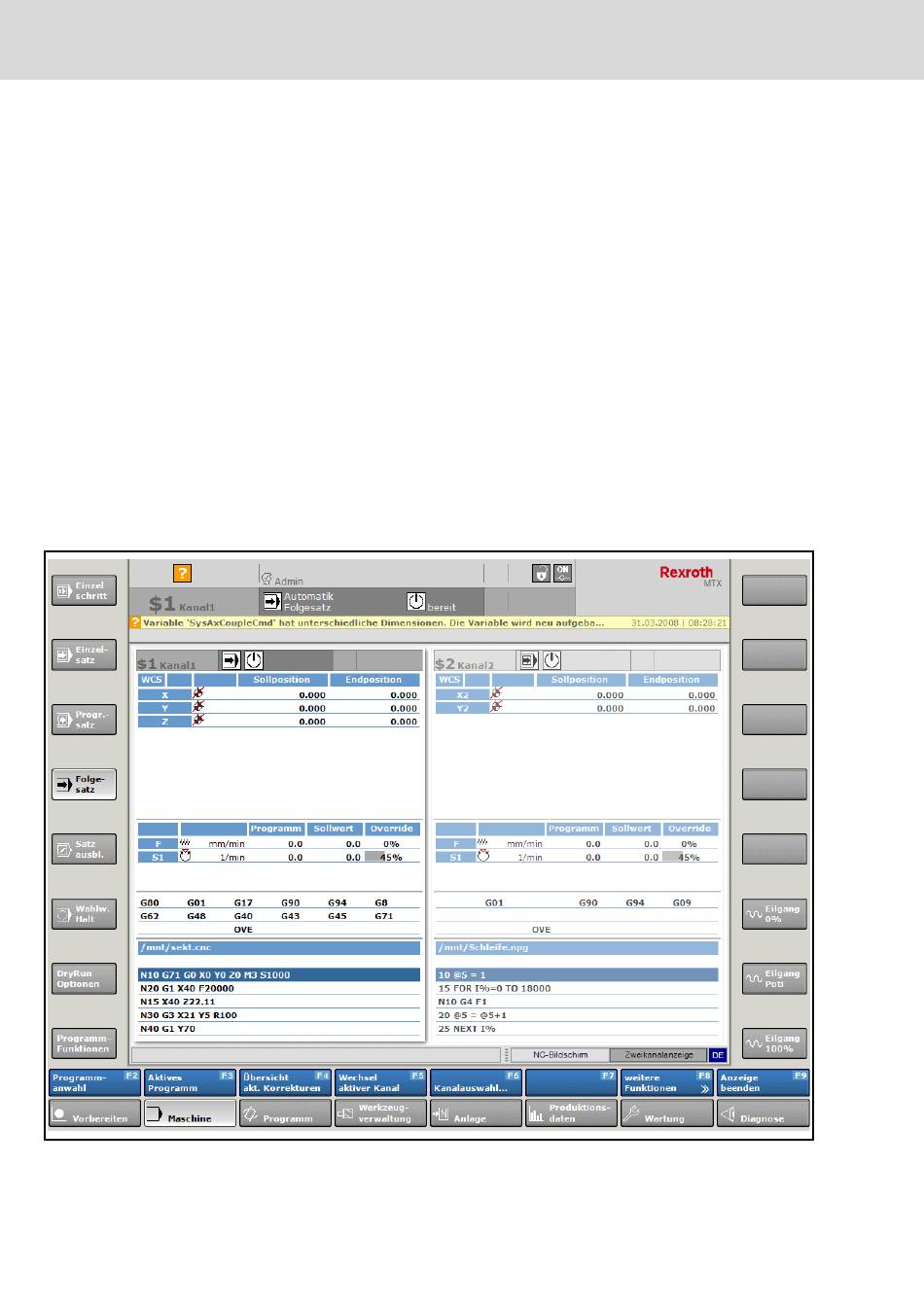

Abb.5-24: Einordnung der Anzeige
