11.4.5 Umfangsberechnungen
Übersicht
Aufgabenstellungen
Layout
● Sie haben versucht eine Nicht-Vorzugstoleranz zu ermitteln.
Bei allen Fehlerursachen erscheint eine einheitliche Fehlermeldung im unteren
Teil des Formulars. Der Fokus wird automatisch in das Eingabefeld zurückge‐
setzt.
Sie können mit <Esc> die letzte Eingabe verwerfen oder das Eingabefeld edi‐
tieren.
Die Umfangsberechnung wird am häufigsten benutzt für die Programmierung
radialer Bearbeitungen, wenn in einem zu transformierendem Koordinatensys‐
tem, hier der Abwicklung, programmiert wird und die Positionen auf dem
Umfang als Winkel vorliegen. Folgende Aufgaben können Sie bei gegebenem
Bezugsdurchmesser (Abwicklungsdurchmessser) erledigen:
● Umrechung eines Teilungswinkels in eine Umfangskoordinate und
● Umrechung einer Umfangskoordinate in einen Teilungswinkel.
Das Formular für Umfangsberechnungen befindet sich auf der mit "Umfang"
beschrifteten Registerkarte .
Das Formular hält editierbareTextboxen für die Zahlenwerte bereit. Hinter den
Textboxen, die vordergründig für eine Wertübernahme in Frage kommen, sind
Schaltflächen zum Kopieren angeordnet.

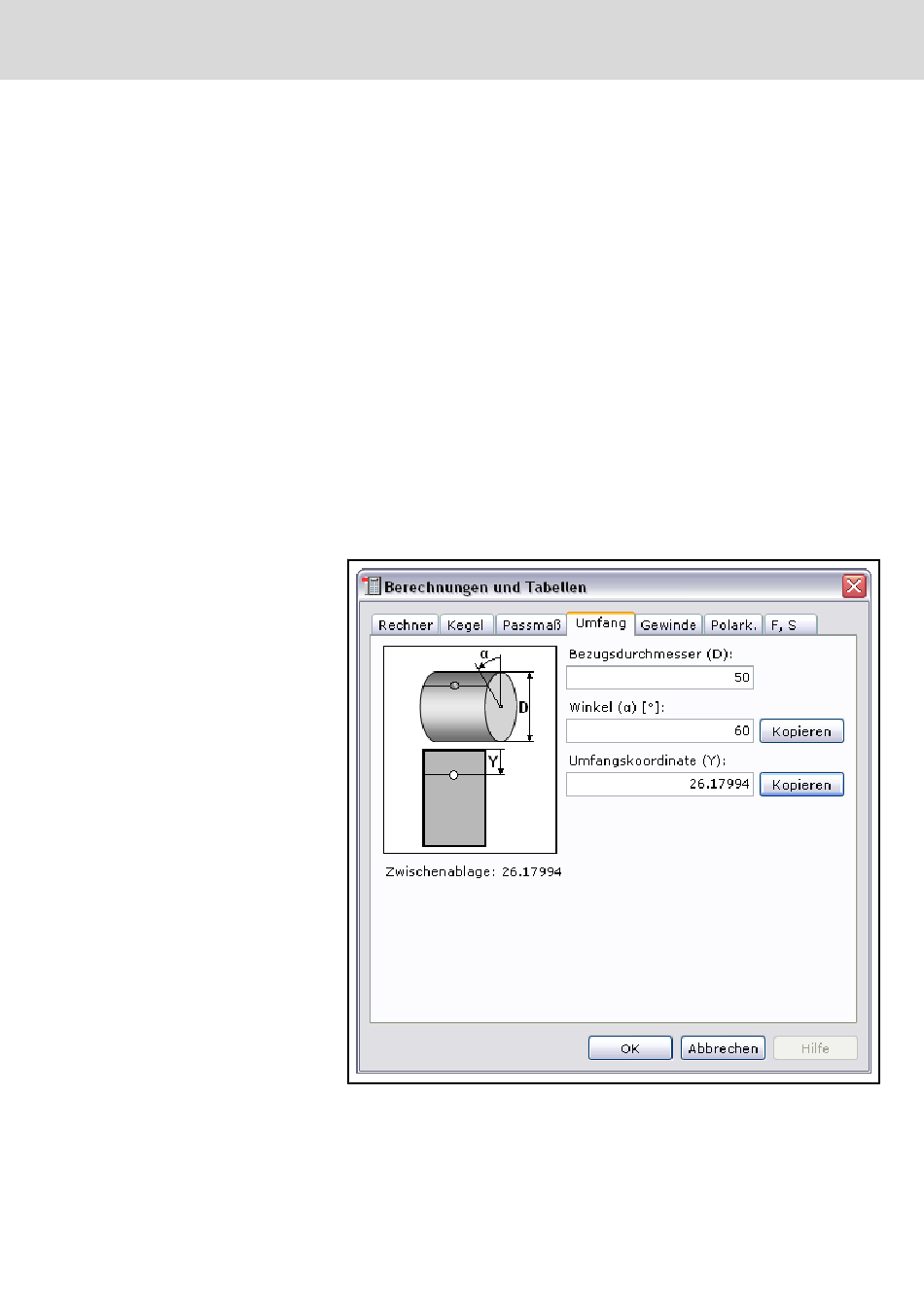

Abb.11-21: Formular für Umfangsberechnungen
