10.1.3
Detailansicht
Betätigen Sie die F2-Taste, um zwischen Detailansicht und Übersichtsdarstel‐
lung zu wechseln.
In der Detailansicht wird die angewählte Meldung nochmals aufbereitet und mit
erweiterten Informationen angezeigt.

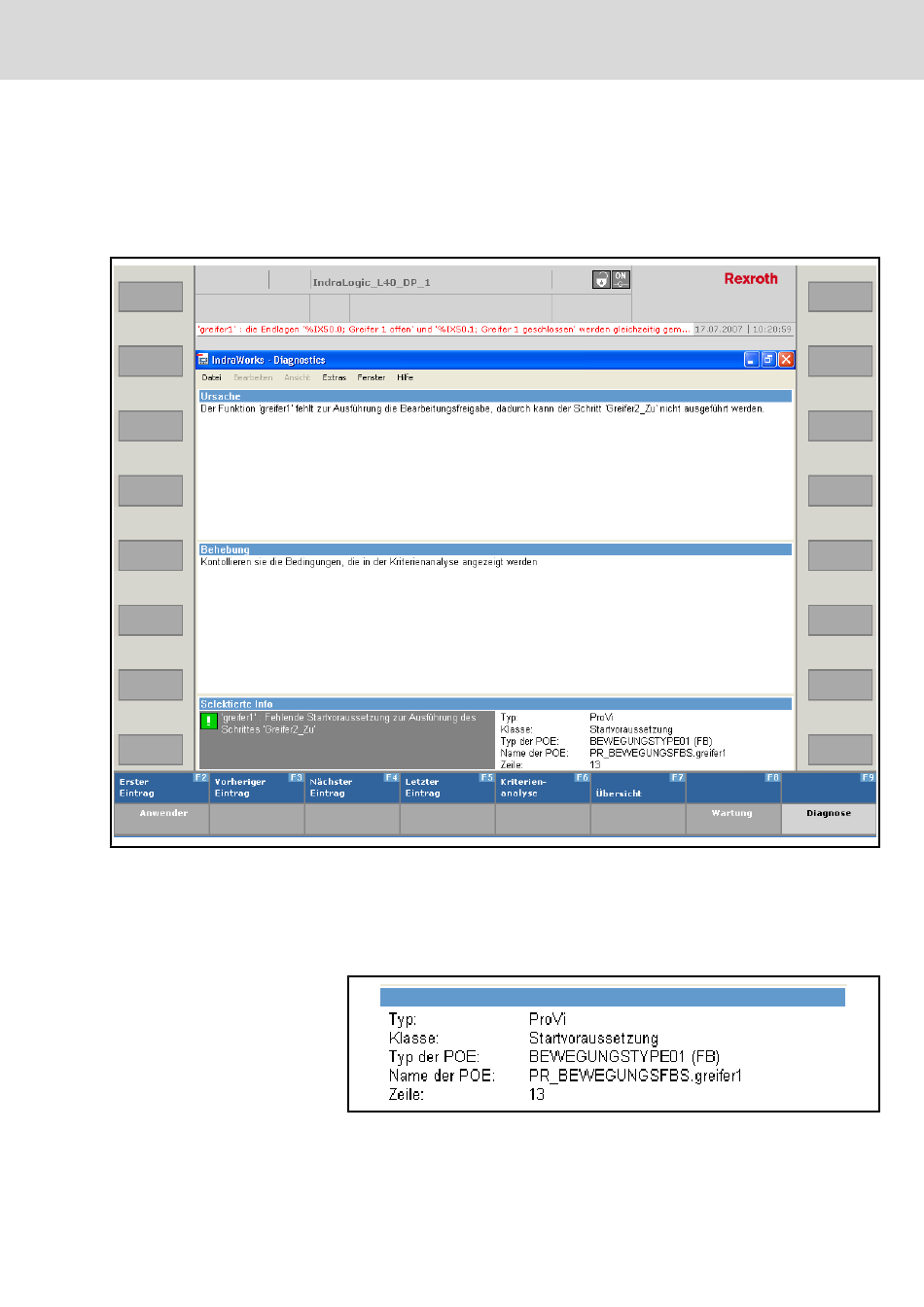

Abb.10-3:
Detailansicht der Diagnose
Die Fenster "Ursache" und "Behebung" sind vergrößerte Ausgaben der bereits
in der Übersicht vorhandenen Fenster.
Im Fenster "Selektierte Info" werden weitere Informationen zu den Meldungen
dargestellt. Je nach Typ der Meldungen (z. B. ProVi) werden unterschiedliche
Zusatzinformationen dargestellt.
Abb.10-4:
Zusatzinformationen bei einer ProVi-Meldung
Die Zusatzinformationen beschreiben die Art der ProVi-Meldung und die Her‐
kunft im Programm.
