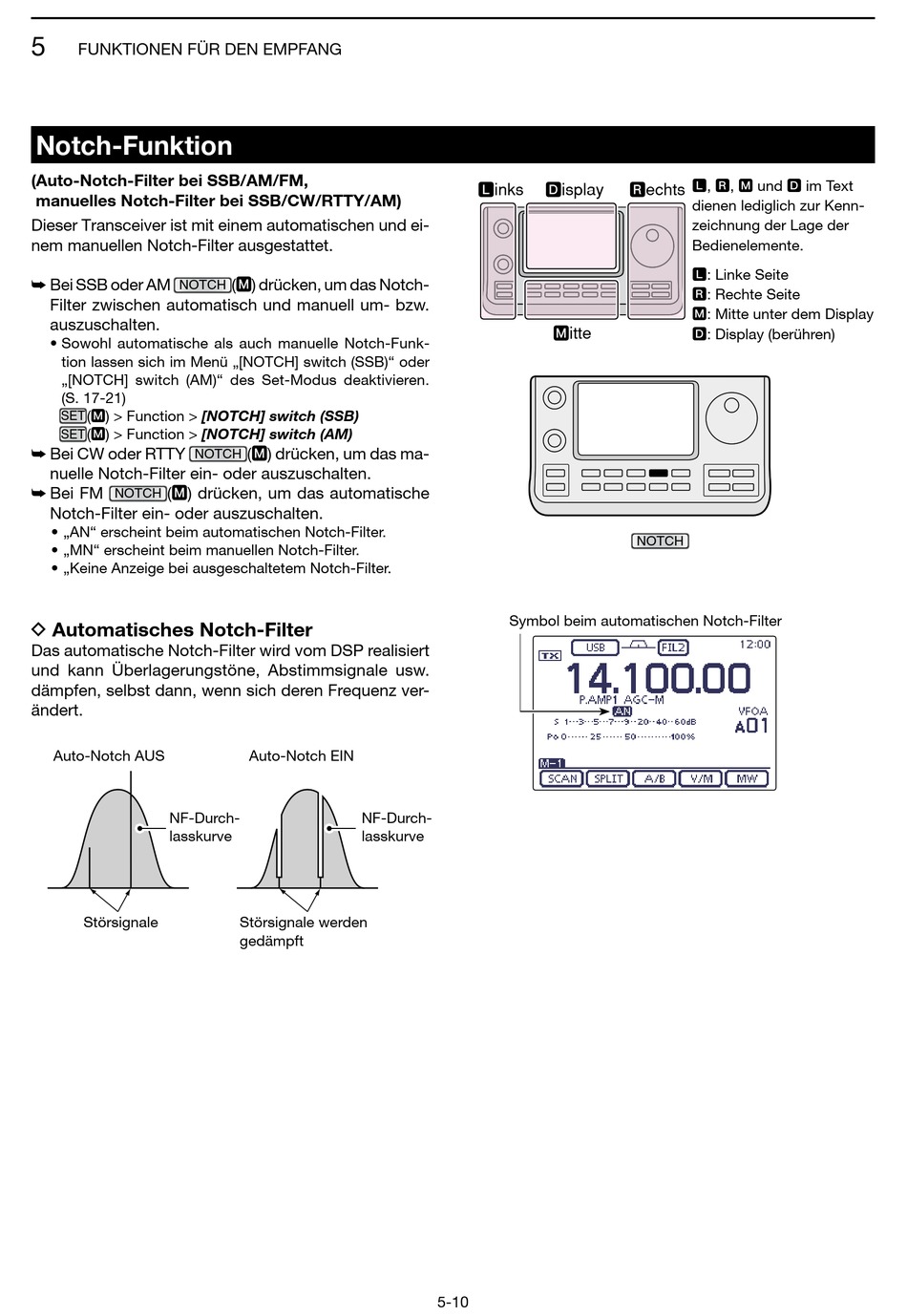

Notch-Funktion; D Automatisches Notch-Filter - Icom IC-7100 Erweiterte Bedienungsanleitung

5
FUNKTIONEN FÜR DEN EMPFANG

Notch-Funktion

(Auto-Notch-Filter bei SSB/AM/FM,
manuelles Notch-Filter bei SSB/CW/RTTY/AM)
Dieser Transceiver ist mit einem automatischen und ei-
nem manuellen Notch-Filter ausgestattet.
¯ Bei SSB oder AM
NOTCH
Filter zwischen automatisch und manuell um- bzw.
aus zuschalten.
• Sowohl automatische als auch manuelle Notch-Funk-
tion lassen sich im Menü „[NOTCH] switch (SSB)" oder
„[NOTCH] switch (AM)" des Set-Modus deaktivieren.
(S. 17-21)
(M) > Function > [NOTCH] switch (SSB)
SET
(M) > Function > [NOTCH] switch (AM)
SET
¯ Bei CW oder RTTY
NOTCH
nuelle Notch-Filter ein- oder auszuschalten.
¯ Bei FM (M) drücken, um das automatische
NOTCH
Notch-Filter ein- oder auszuschalten.
• „AN" erscheint beim automatischen Notch-Filter.
• „MN" erscheint beim manuellen Notch-Filter.
• „Keine Anzeige bei ausgeschaltetem Notch-Filter.

D Automatisches Notch-Filter

Das auto matische Notch-Filter wird vom DSP realisiert
und kann Über lagerungstöne, Abstimm sig nale usw.
dämpfen, selbst dann, wenn sich deren Fre quenz ver-
ändert.
Auto-Notch AUS
NF-Durch-
lasskurve
Störsignale
(M) drücken, um das Notch-
(M) drücken, um das ma-
Auto-Notch EIN
NF-Durch-
lasskurve
Störsignale werden
gedämpft
L inks D isplay
M itte
Symbol beim automatischen Notch-Filter
5-10
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
NOTCH
