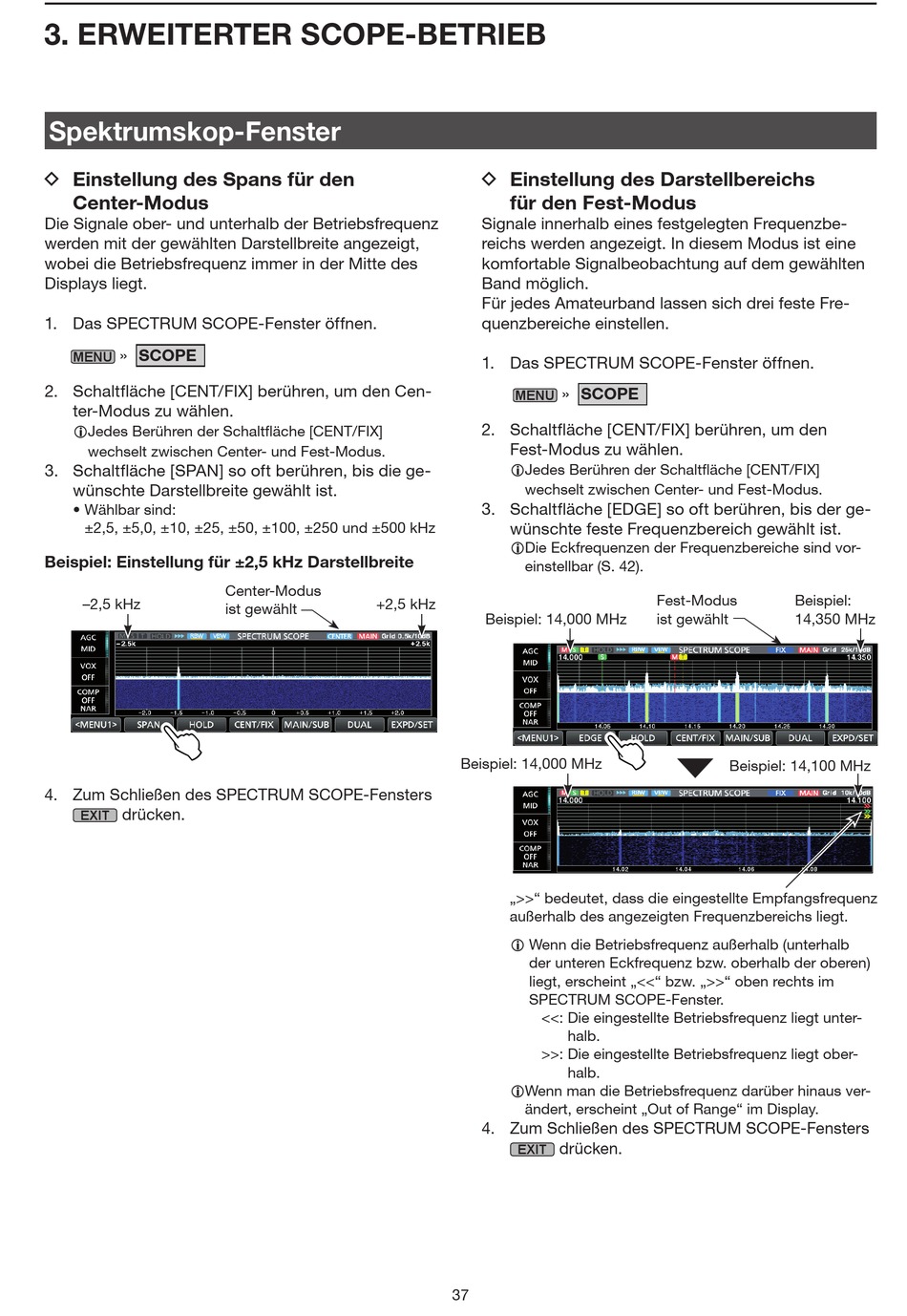

3. ERWEITERTER SCOPE-BETRIEB
Spektrumskop-Fenster
D Einstellung des Spans für den
Center-Modus
Die Signale ober- und unterhalb der Betriebsfrequenz
werden mit der gewählten Darstellbreite angezeigt,
wobei die Betriebsfrequenz immer in der Mitte des
Displays liegt.
1. Das SPECTRUM SCOPE-Fenster öffnen.
» SCOPE
MENU
2. Schaltfläche [CENT/FIX] berühren, um den Cen-
ter-Modus zu wählen.
L Jedes Berühren der Schaltfläche [CENT/FIX]
wechselt zwischen Center- und Fest-Modus.
3. Schaltfläche [SPAN] so oft berühren, bis die ge-
wünschte Darstellbreite gewählt ist.
• Wählbar sind:
±2,5, ±5,0, ±10, ±25, ±50, ±100, ±250 und ±500 kHz
Beispiel: Einstellung für ±2,5 kHz Darstellbreite
–2,5 kHz
4. Zum Schließen des SPECTRUM SCOPE-Fensters
drücken.
EXIT
Center-Modus
+2,5 kHz
ist gewählt
D Einstellung des Darstellbereichs
für den Fest-Modus
Signale innerhalb eines festgelegten Frequenzbe-
reichs werden angezeigt. In diesem Modus ist eine
komfortable Signalbeobachtung auf dem gewählten
Band möglich.
Für jedes Amateurband lassen sich drei feste Fre-
quenz bereiche einstellen.
1. Das SPECTRUM SCOPE-Fenster öffnen.
» SCOPE
MENU
2. Schaltfläche [CENT/FIX] berühren, um den
Fest-Modus zu wählen.
L Jedes Berühren der Schaltfläche [CENT/FIX]
wechselt zwischen Center- und Fest-Modus.
3. Schaltfläche [EDGE] so oft berühren, bis der ge-
wünschte feste Frequenzbereich gewählt ist.
L Die Eckfrequenzen der Frequenzbereiche sind vor-
einstellbar (S. 42).
Beispiel: 14,000 MHz
Beispiel: 14,000 MHz
„>>" bedeutet, dass die eingestellte Empfangsfrequenz
außerhalb des angezeigten Frequenzbereichs liegt.
L Wenn die Betriebsfrequenz außerhalb (unterhalb
der unteren Eckfrequenz bzw. oberhalb der oberen)
liegt, erscheint „<<" bzw. „>>" oben rechts im
SPECTRUM SCOPE-Fenster.
<<: Die eingestellte Betriebsfrequenz liegt unter-
halb.
>>: Die eingestellte Betriebsfrequenz liegt ober-
halb.
L Wenn man die Betriebsfrequenz darüber hinaus ver-
ändert, erscheint „Out of Range" im Display.
4. Zum Schließen des SPECTRUM SCOPE-Fensters
drücken.
EXIT
37
Fest-Modus
Beispiel:
ist gewählt
14,350 MHz
Beispiel: 14,100 MHz
