L1
Remontagem da conduta esquerda
(versões Multistrada Enduro)

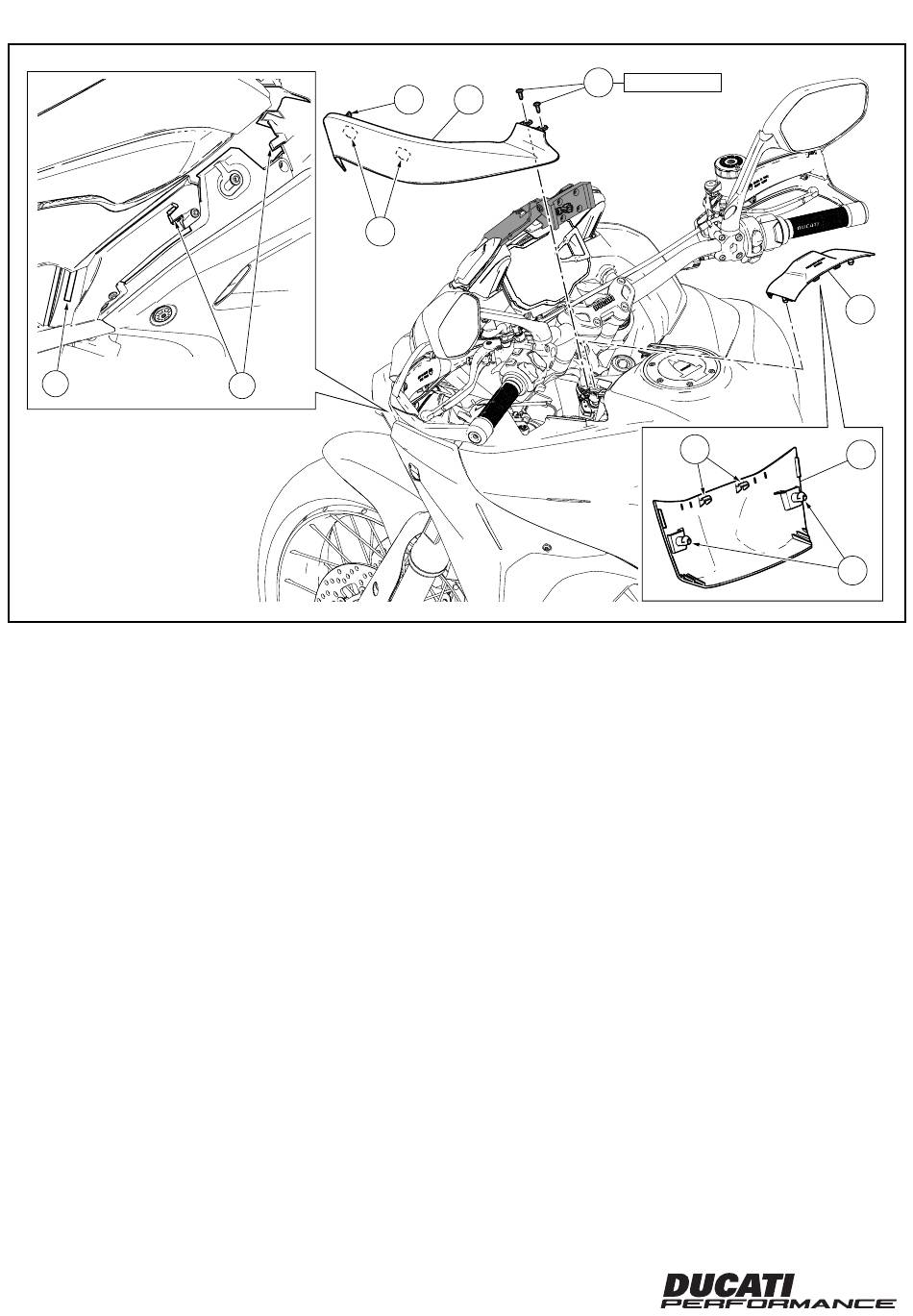

Monte a conduta lateral esquerda (C) colocando-a na posição e
deslocando-a primeiro para a frente e depois para trás, de modo a
que a aleta (C2) se insira no olhal (L1) e os parafusos em U (C3) nos
dentes (L2). Fixe a conduta lateral esquerda (C), encostando os 2
parafusos (C1). Aperte os 2 parafusos (C1) ao binário indicado.
Remontagem da cobertura do canhão de ignição
(versões Multistrada Enduro)
Remonte a cobertura Hands free (B), inserindo os pinos (B2) da
cobertura nos anéis de borracha antivibrações do depósito e pres-
sionando em correspondência dos dentes (B1) até encaixar.
30
30
C2
C3
L2
C1
C
Refitting the LH conveyor
(Multistrada Enduro versions)
Assemble LH side conveyor (C) bringing it to the correct position
and moving it forward and backward so that tab (C2) fits in slot (L1)
and U-bolts (C3) fit in retainers (L2). Fasten LH side conveyor (C)
by starting no.2 screws (C1). Tighten no.2 screws (C1) to the spec-
ified torque.
Refitting the ignition switch cover
(Multistrada Enduro versions)
Reassemble the Hands free cover (B) by inserting the cover pins
(B2) inside the tank vibration dampers and press on retainers (B1)
until they engage in place.
ISTR 838 / 01
2 Nm ± 10%
B1
B
B
B2
