F

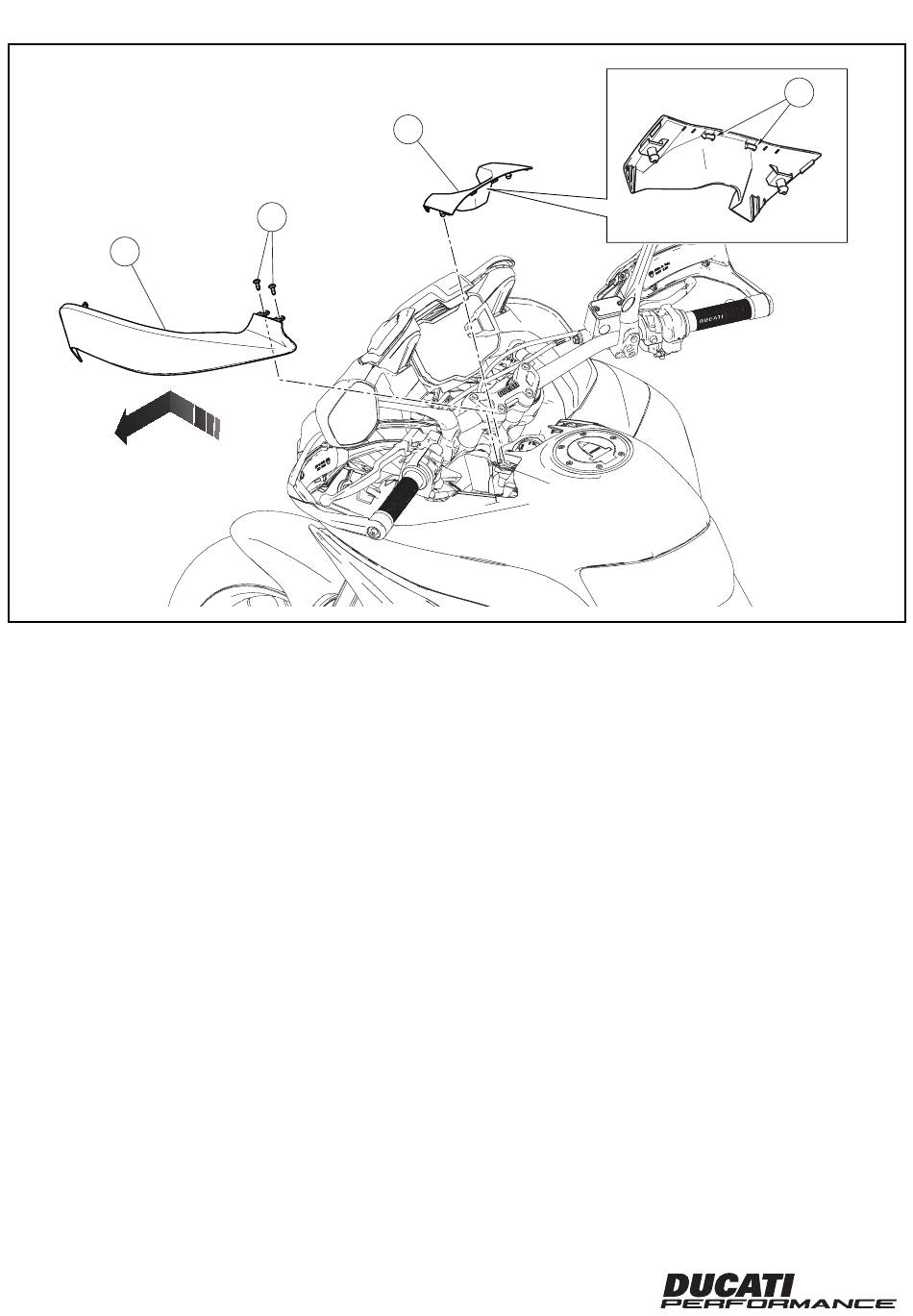

Smontaggio cover blocco chiave
Rimuovere la cover commutatore chiave originale (E) tirandola ver-
so l'alto e sganciando i dentini (E1) dalla cover serbatoio.
Smontaggio convogliatore sinistro
Operando sul lato sinistro del motoveicolo, svitare le n.2 viti (F1) e
rimuovere il convogliatore sinistro (F), spingendolo in avanti e suc-
cessivamente tirandolo verso l'operatore.
6
6
E
F1
Removing the ignition switch cover
Remove the original ignition switch cover (E) pulling it upwards and
releasing the teeth (E1) from the tank cover.
Removing LH conveyor
Working on motorcycle LH side, loosen no.2 screws (F1) and re-
move LH conveyor (F) pushing it forward and then pulling it to-
wards the operator.
ISTR 838 / 01
E1
