3 Nm ± 10%
A1
A1
3 Nm ± 10%
Rimontaggio parabrezza
(versioni Multistrada 950 da MY 19 / 1260 / Enduro)
Utilizzando n.2 fascette a strappo piccole (13), fissare il cavo ali-
mentazione (2), come mostrato nel riquadro, avendo cura di lascia-
re un esubero necessario in funzione della rotazione del supporto
navigatore.
Posizionare il parabrezza (A) sul supporto parabrezza (L) e impun-
tare le n.3 viti speciali (A1). Serrare le n.3 viti (A1) alla coppia indi-
cata.
Note
Allentando le n.2 viti (7) è possibile regolare l'angolo di inclinazione
della basetta supporto navigatore in base alle proprie esigenze di
guida. A regolazione ultimata, serrare le n.2 viti (7) alla coppia indi-
cata, mantenendo, dal lato opposto i n.2 dadi (18).
32
32
A
A1
3 Nm ± 10%
L
8 Nm ± 10%

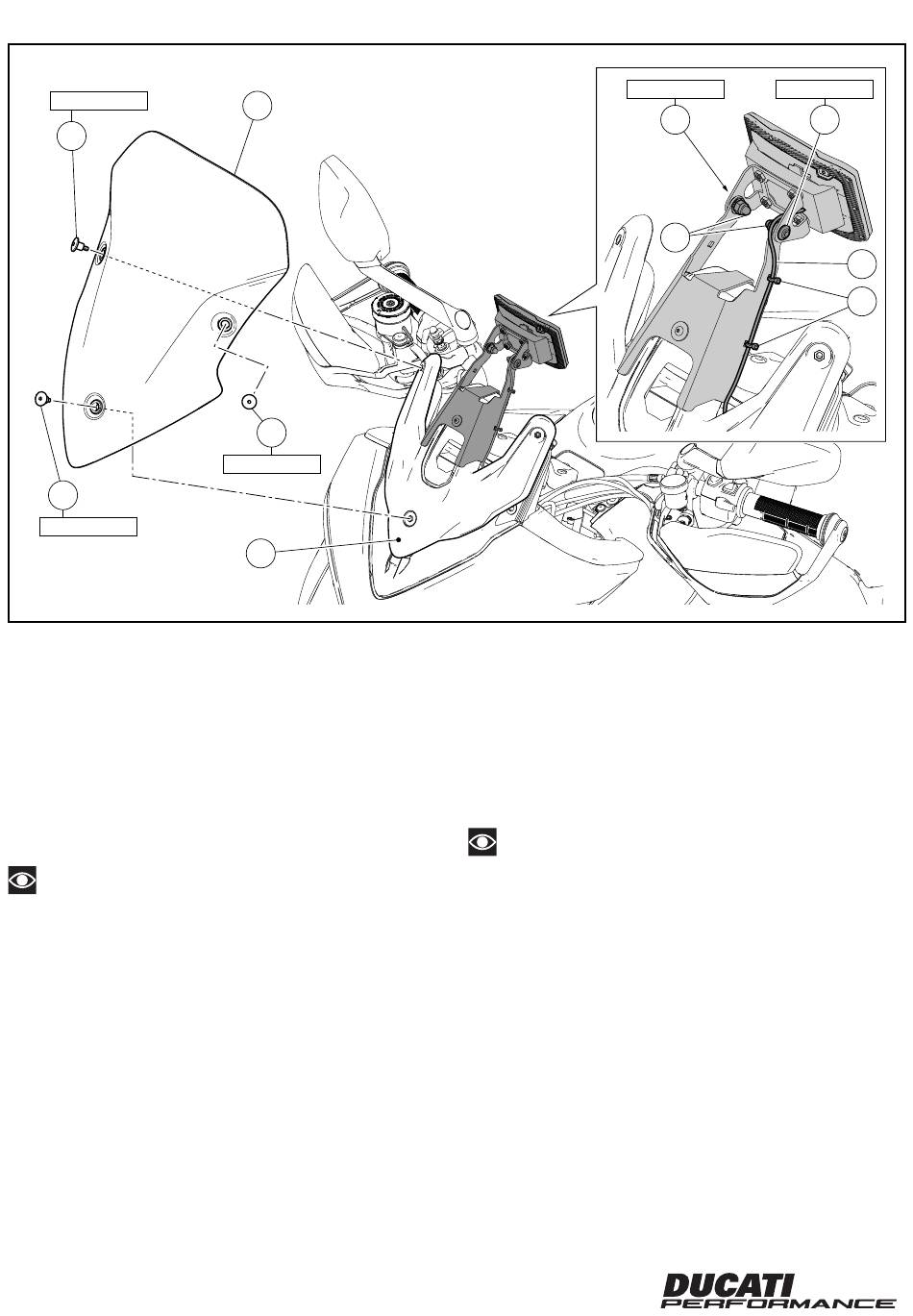

Refitting the windscreen
(Multistrada 950 from MY 19 / 1260 / Enduro versions)
Use no.2 small self-locking ties (13) to secure the power cable (2),
as shown in the box, paying attention to leave a suitable length
required for the navigator mount rotation.
Position windscreen (A) on its support (L) and start no.3 special
screws (A1). Tighten no. 3 screws (A1) to the specified torque.
Notes
Loosen no.2 screws (7) to adjust the tilting angle of the navigator
mount base according to your own riding needs. Once adjustment
is completed, tighten no.2 screws (7) to the specified torque while
holding no.2 nuts (18) from the opposite side.
ISTR 838 / 01
8 Nm ± 10%
7
7
18
2
13
