Y1
2D
Y2
2B

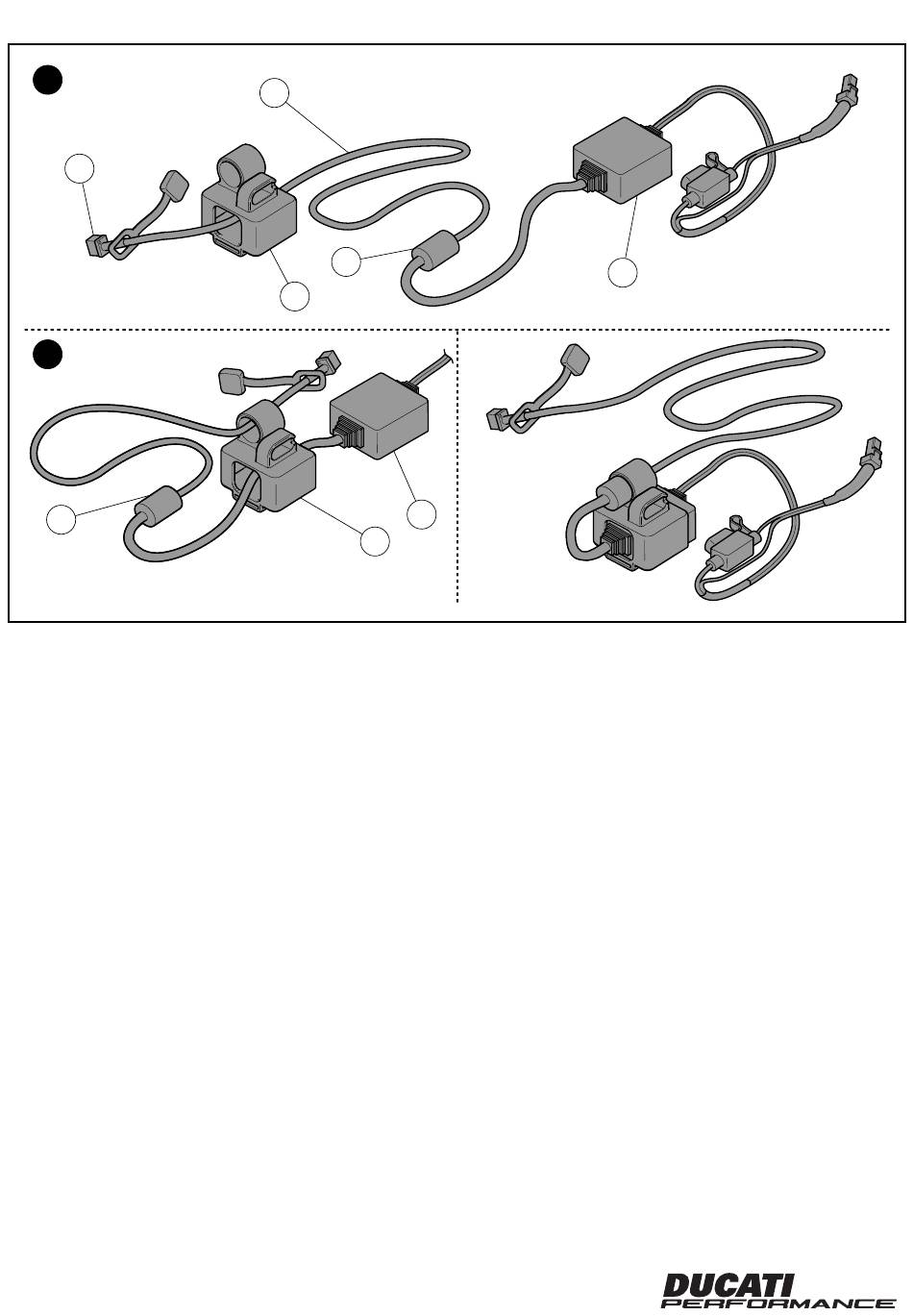

Premontaje cable alimentación en soporte elástico
Introducir el cable de alimentación (2) a través del orificio del so-
porte elástico (3) como indica la figura (Y1). Posicionar el alimen-
tador (2A) y el solenoide (2B) en los específicos alojamientos del
soporte elástico (3) como indica la figura (Y2).
12
12
2
2B
3
2A
3
2A
ラバーマウントへの電源ケーブルの仮取り付け
図 (Y1) のように、電源ケーブル (2) をラバーマウント (3) の
穴に通します。図 (Y2) のように、電源供給装置 (2A) とソレノ
イド (2B) をラバーマウント (3) の所定の位置に取り付けます。
ISTR 838 / 01
