G3
G2
G
G

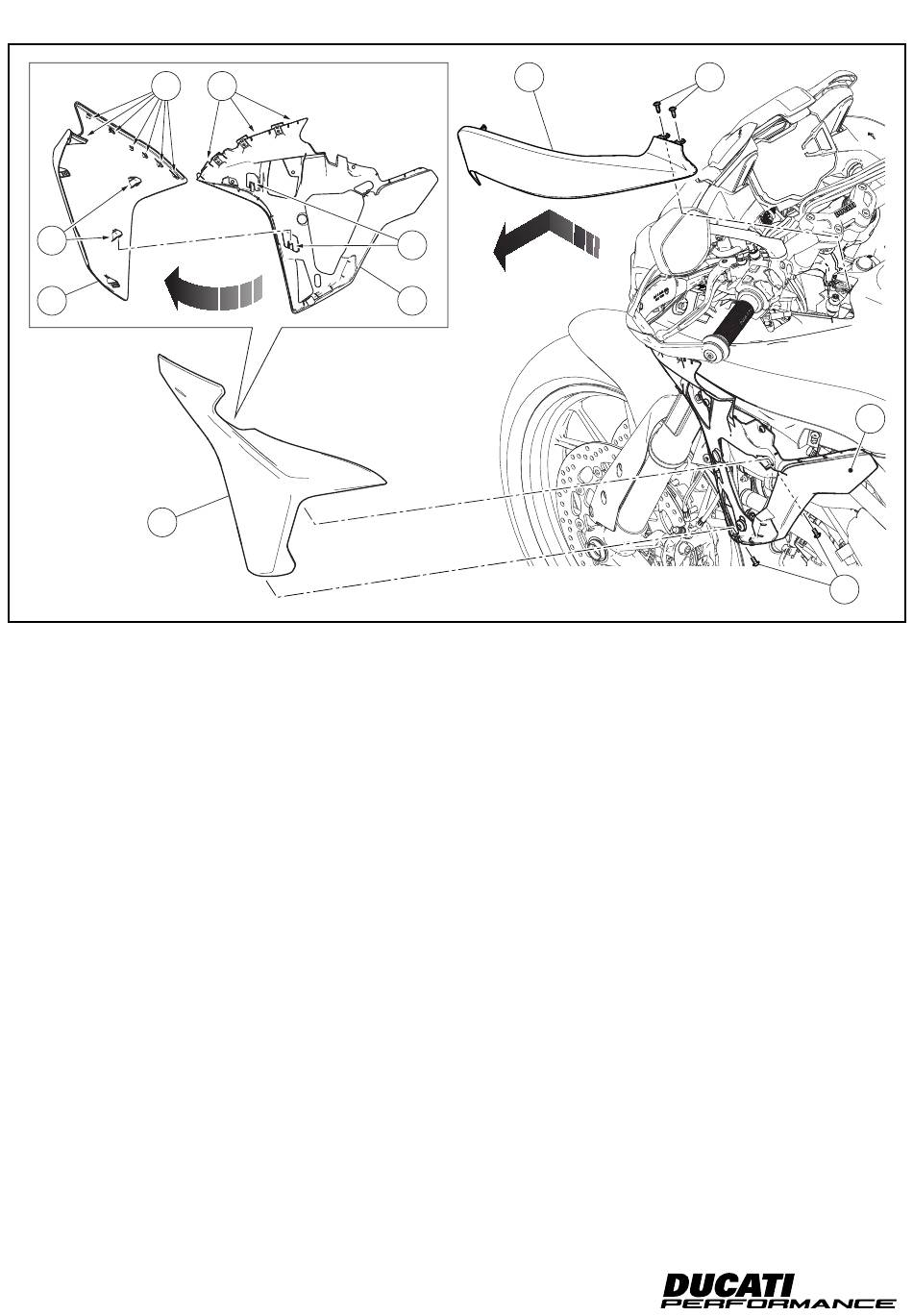

Desmontaje encanalador izquierdo
Operando en el lado izquierdo de la motocicleta, desatornillar los
2 tornillos (F1) y quitar el encanalador izquierdo (F) empujándolo
hacia adelante y después tirándolo hacia el operador.
Desmontaje ala izquierda
Desatornillar los 2 tornillos (G1) de fijación del ala lateral izquierda
(G) al soporte (H). Quitar el ala lateral izquierda (G) extrayendo los
pernos en U (G2) de las lengüetas (H1) y las aletas (G3) de los ojales
(H2).
9
H2
F
H1
H
左エアコンベヤーの取り外し
車両の左側から、2 本のスクリュー (F1) を緩めて外します。左
コンベヤー (F) を前方に押し、続いて手前に引っ張って取り外し
ます。
左ウィングの取り外し
左サイドウィング (G) をマウント (H) に固定している 2 本の
スクリュー (G1) を緩めて外します。クランプ (G2) をタブ (H1)
から、タブ (G3) を溝 (H2) から引き抜いて、左サイドウィング
(G) を取り外します。
ISTR 838 / 01
F1
H
G1
