3 Nm ± 10%
A1
A1
3 Nm ± 10%

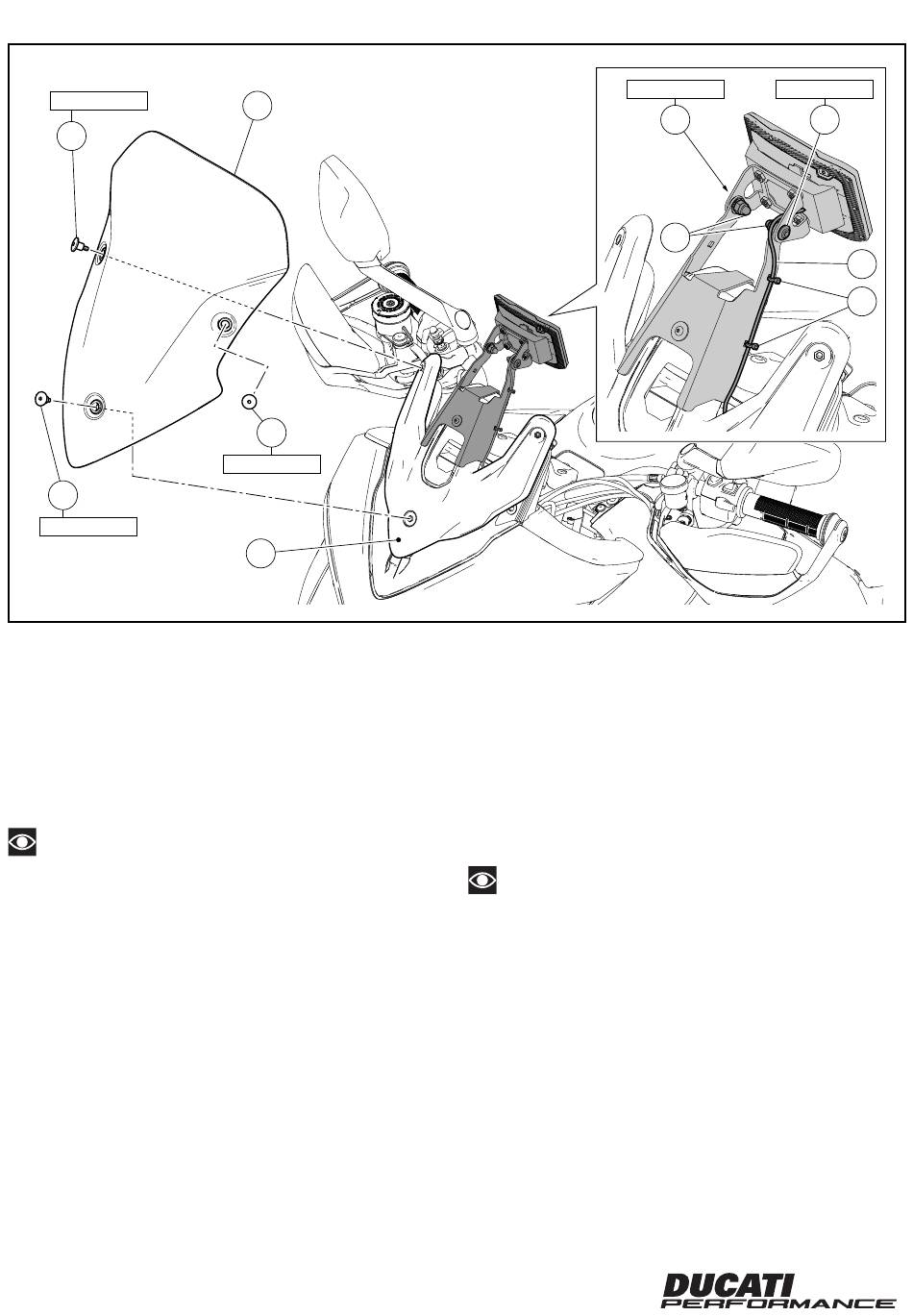

Repose du pare-brise
(versions Multistrada 950 de MY 19 / 1260 / Enduro)
En utilisant 2 colliers rilsan petits (13), fixer le câble d'alimentation
(2), comme l'encadré le montre, en veillant à laisser une longueur
excédante nécessaire pour la rotation du support système GPS.
Positionner le pare-brise (A) sur le support de pare-brise (L) et pré-
senter les 3 vis spéciales (A1). Serrer les 3 vis (A1) au couple prescrit.
Remarques
En desserrant les 2 vis (7) on peut régler l'angle d'inclinaison de
la plaquette de support système GPS selon les exigences de
conduite personnelles. Une fois le réglage terminé, serrer les 2 vis
(7) au couple indiqué, en maintenant bloqué, du côté opposé, les
2 écrous (18).
32
32
A
A1
3 Nm ± 10%
L
8 Nm ± 10%
Montage des Fahrtwindschutzes
(Versionen Multistrada 950 ab MY 19 / 1260 / Enduro)
Das Versorgungskabel (2), wie im Detailausschnitt dargestellt, mit
2 kurzen Kabelbindern (13) befestigen und dabei den nötigen Ka-
belüberschuss für die Drehung des Halters des Navigationssys-
tems belassen.
Den Fahrtwindschutz (A) am Halter (L) des Fahrtwindschutzes an-
ordnen, dann die 3 Spezialschrauben (A1) ansetzen. Die 3 Schrau-
ben (A1) mit dem angegebenen Anzugmoment anziehen.
Hinweis
Durch Lockern der 2 Schrauben (7) kann der Neigungswinkel des
Sockels des Halters des Navigationssystems den persönlichen An-
sprüchen gemäß reguliert werden. Nach erfolgter Einstellung die
2 Schrauben (7) mit dem angegebenen Anzugsmoment anziehen
und dabei, an der gegenüberliegenden Seite, die 2 Muttern (18)
kontern.
ISTR 838 / 01
8 Nm ± 10%
7
7
18
2
13
