C
Desmontagem da cobertura do canhão de ignição
Remova a cobertura Hands Free (B) puxando-a para cima e desen-
gatando os dentes (B1).
Desmontagem da conduta esquerda
Desatarraxe os 2 parafusos (C1) e remova a conduta esquerda (C),
empurrando-a para a frente e, em seguida, puxando-a na direção
do operador.
4
4
C1

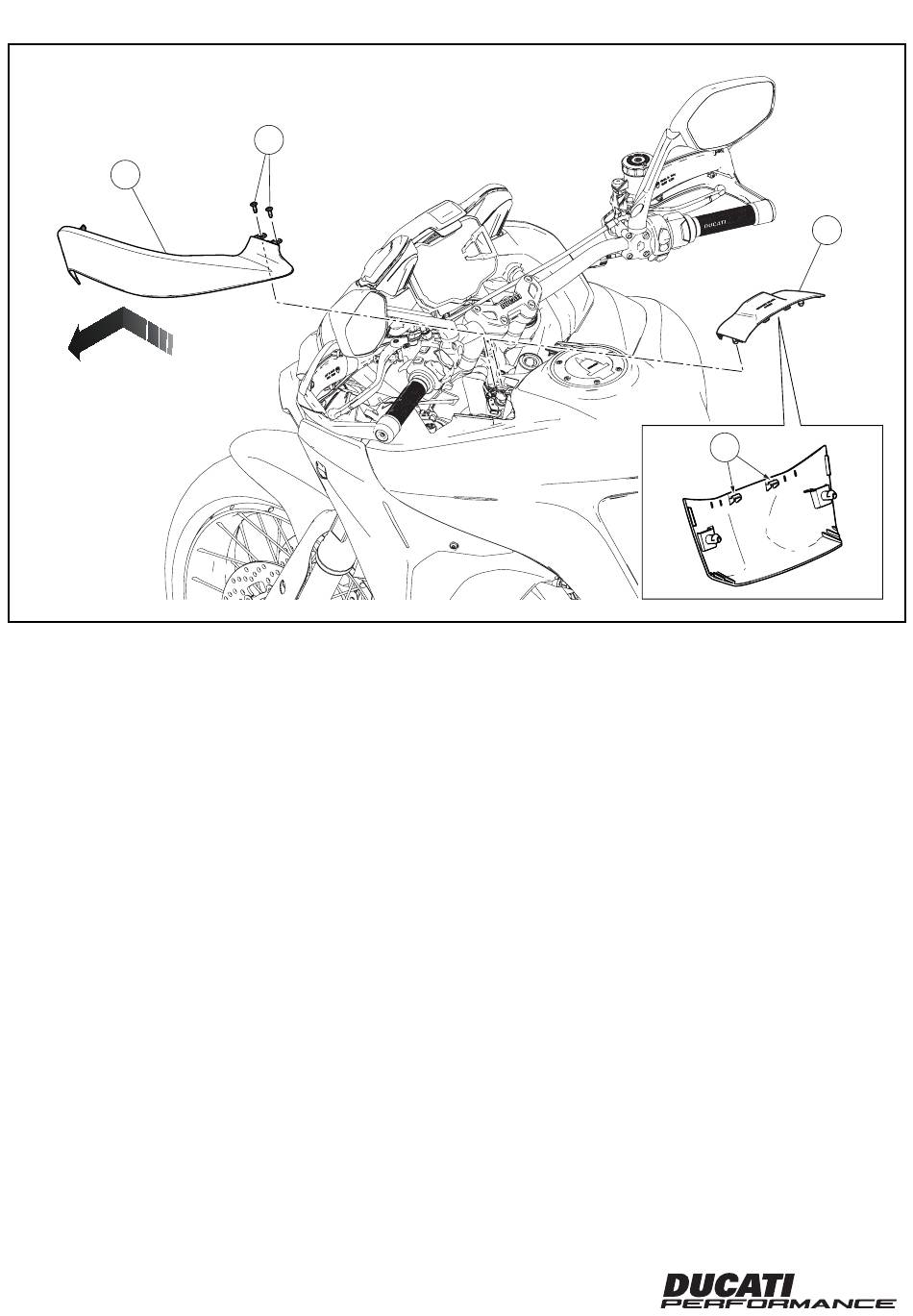

Removing the ignition switch cover
Remove the Hands free cover (B) by pulling it upwards and releas-
ing teeth (B1).
Removing LH conveyor
Loosen no.2 screws (C1) and remove LH conveyor (C) pushing it
forward and then pulling it towards the operator.
ISTR 838 / 01
B
B1
