3 Nm ± 10%
A1
A1
3 Nm ± 10%
Remontagem do para-brisas
(versões Multistrada 950 até modelo do ano 18 / 1200)
Utilizando 2 braçadeiras de serrilha pequenas (13), fixe o cabo ali-
mentador (2), como mostrado na figura, tendo o cuidado de deixar
um excedente necessário em função da rotação do suporte para
dispositivo de navegação.
Posicione o para-brisas (A) no suporte do para-brisas (L) e encoste
os 3 parafusos especiais (A1). Aperte os 3 parafusos (A1) ao binário
indicado.
Notas
Aliviando os 2 parafusos (7) é possível regular o ângulo de inclina-
ção da base do suporte para dispositivo de navegação com base
nas próprias exigências de condução. Ao terminar a regulação,
aperte os 2 parafusos (7) ao binário indicado, mantendo pelo lado
oposto, as 2 porcas (18).
33
A
A1
3 Nm ± 10%
L
8 Nm ± 10%

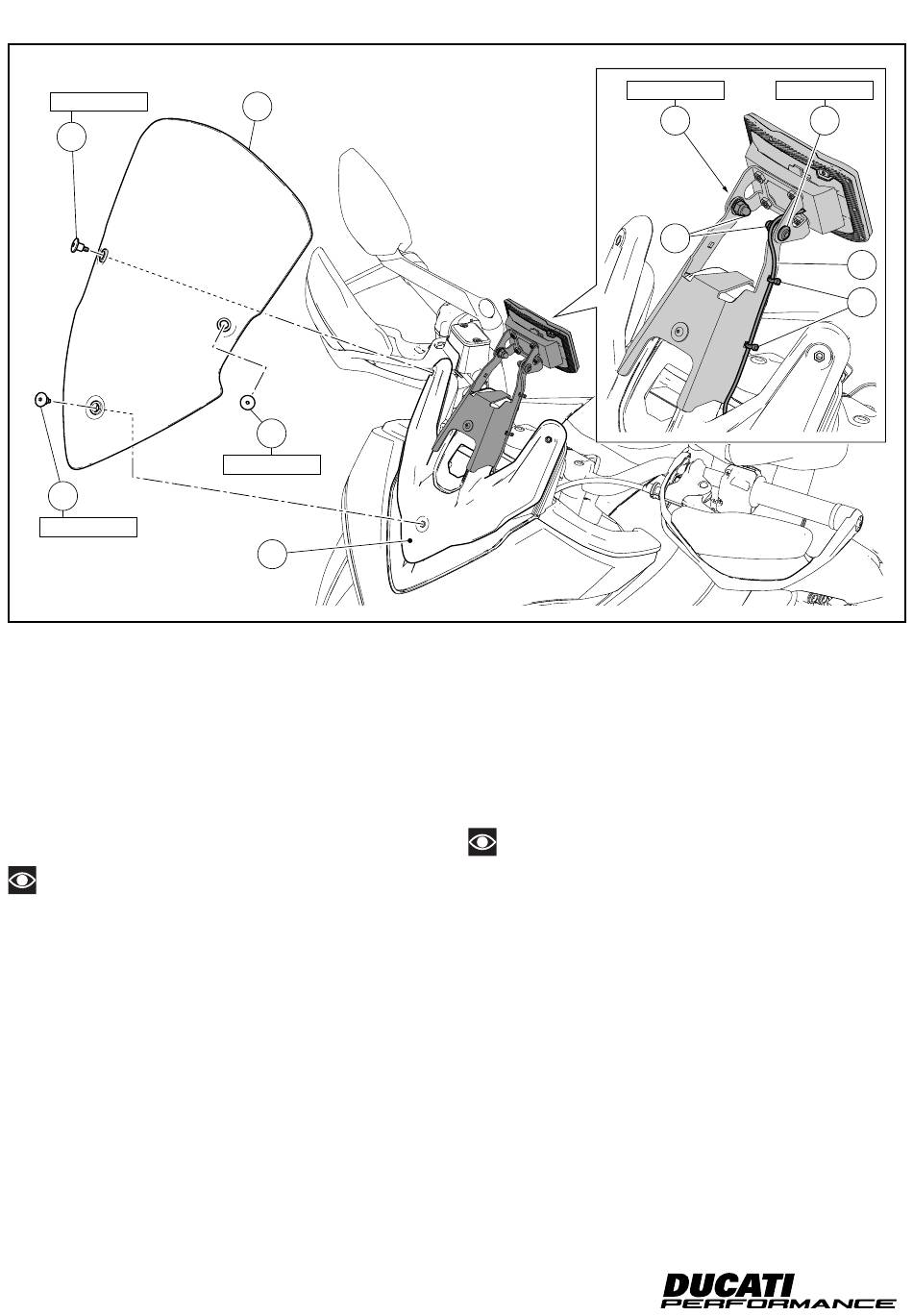

Refitting the windscreen
(Multistrada 950 up to MY 18 - 1200 versions)
Use no.2 small self-locking ties (13) to secure the power cable (2),
as shown in the box, paying attention to leave a suitable length
required for the navigator mount rotation.
Position windscreen (A) on its support (L) and start no.3 special
screws (A1). Tighten no. 3 screws (A1) to the specified torque.
Notes
Loosen no.2 screws (7) to adjust the tilting angle of the navigator
mount base according to your own riding needs. Once adjustment
is completed, tighten no.2 screws (7) to the specified torque while
holding no.2 nuts (18) from the opposite side.
ISTR 838 / 01
8 Nm ± 10%
7
7
18
2
13
