15
6
8
7
9
10
11
Importante

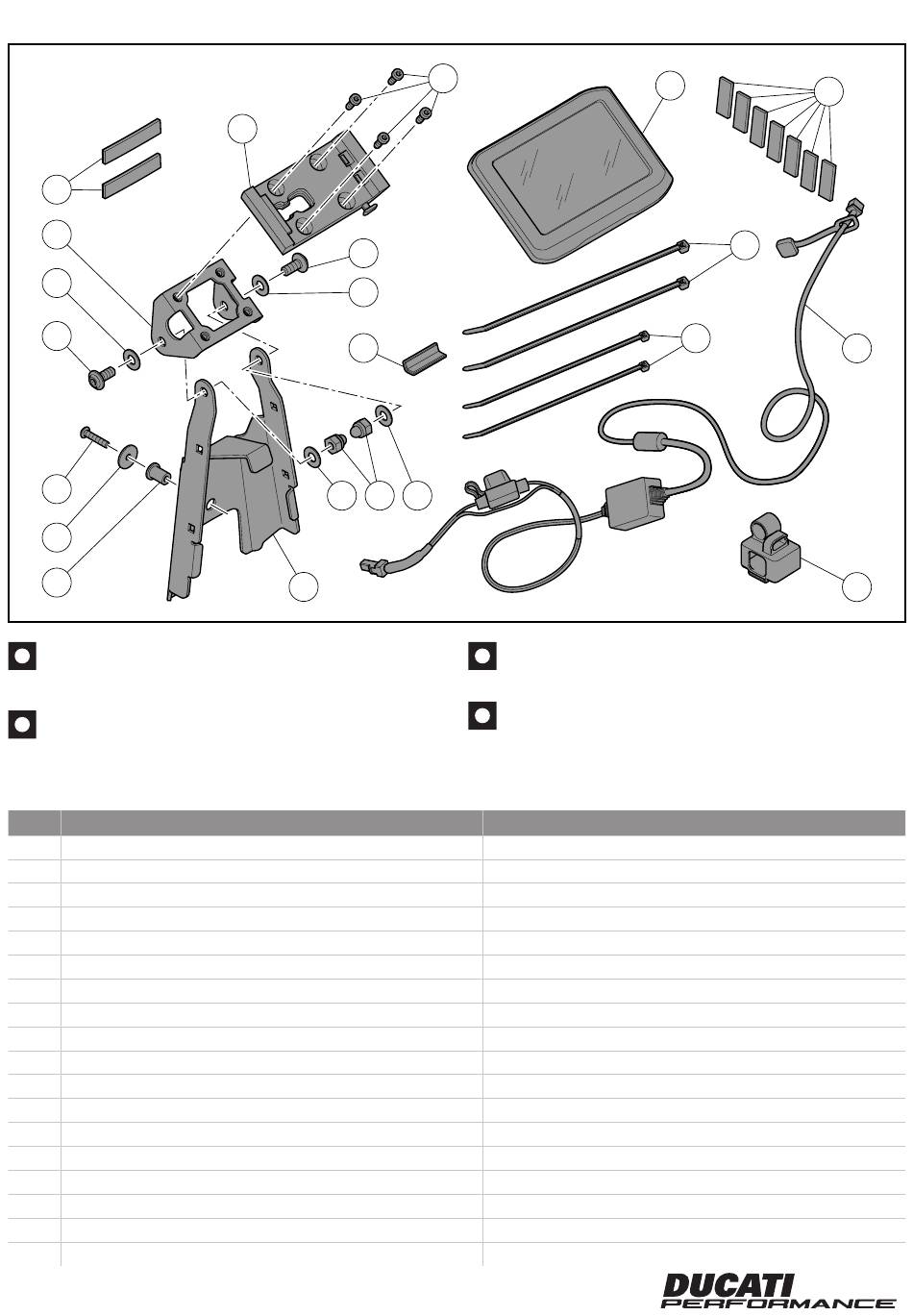

O conjunto do dispositivo de navegação GPS inclui o conjunto do
suporte do dispositivo de navegação alto.
Importante
Os componentes do conjunto podem sofrer atualizações; consulte
o DCS (Dealer Communication System) a fim de obter informações
sempre atualizadas.
Pos. Denominação
1
Dispositivo de navegação completo
2
Cabo de alimentação
3
Suporte elástico
4
Engate do dispositivo de navegação
5
Suporte para dispositivo de navegação
6
Braçadeira de suporte para dispositivo de navegação
7
Parafuso de cabeça abaulada com sextavado interno M6X14
8
Arruela
9
Parafuso M4x20
10
Anilha
11
Casquilho wellnut M4
12
Parafuso de cabeça cilíndrica baixa com sextavado interno M4X10 TCEIR screw M4X10
13
Braçadeira pequena
14
Proteção
15
Tampão adesivo longo (L 50 mm - 2 in)
16
Tampão adesivo curto (L 25 mm - 1 in)
17
Braçadeira grande
18
Porca M6
2
2
4
7
8
14
8
18
5
12
8
Important
The GPS navigator kit includes the high navigator mount kit.
Important
The parts of the kit can be updated; for information always up to
date, please refer to DCS (Dealer Communication System).
Description
Complete navigator
Power cable
Rubber mount
Navigator connection
Navigator mount
Navigator support bracket
TBEI screw M6X14
Washer
Screw M4x20
Washer
Wellnut bushing M4
Small tie
Protection
Long adhesive block (L 50 mm - 2 in)
Short adhesive block (L 25 mm - 1 in)
Big tie
Nut M6
ISTR 838 / 01
1
16
17
13
2
3
