Z1
1A

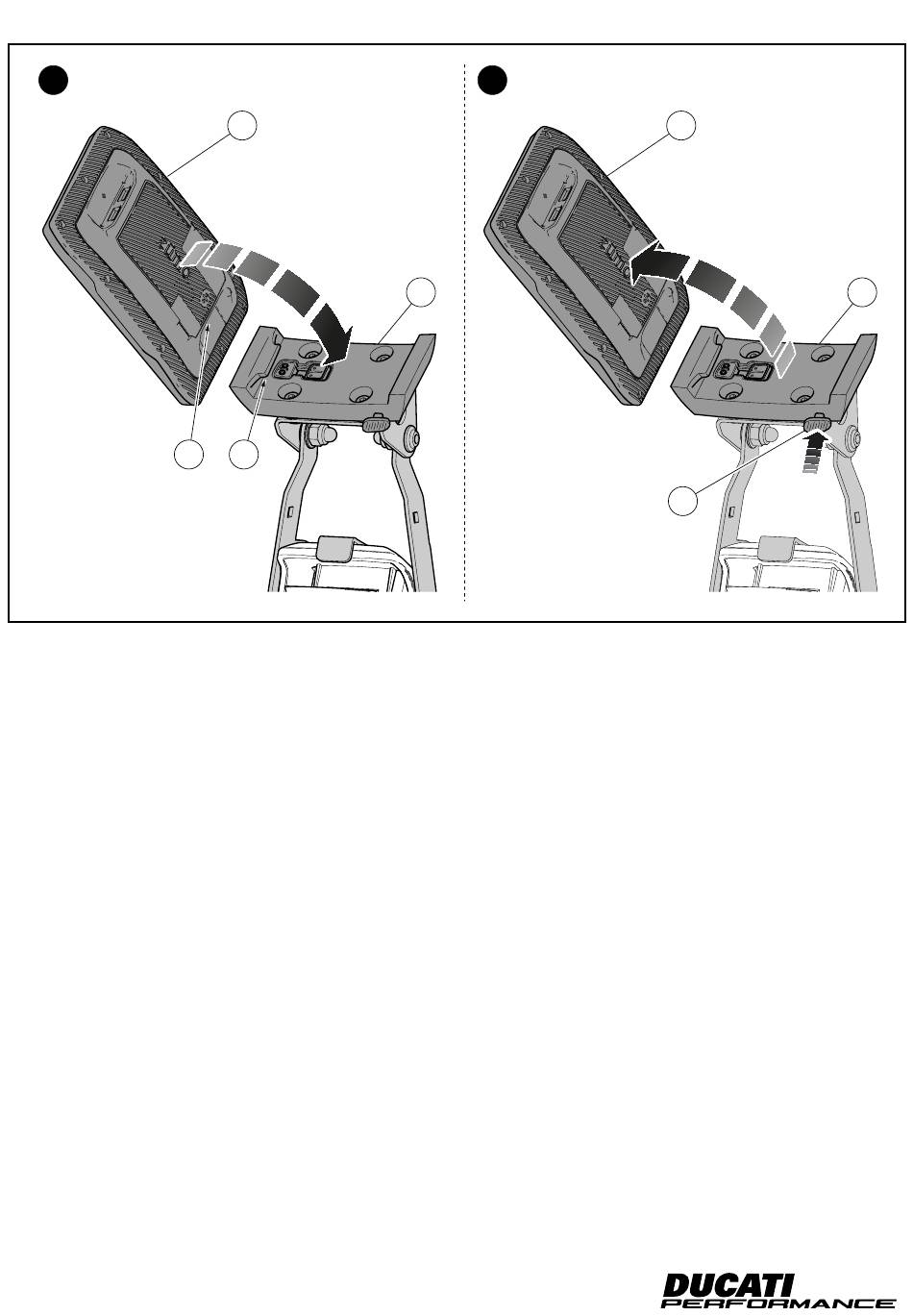

Pose et dépose système GPS
Installer le système GPS (1) sur le support (4) en insérant la cavi-
té (1A) sur la dent (4D). Enfoncer la partie droite du système GPS
(1) vers le support (4) afin de le bloquer comme la figure (Z1) le
montre. Pour déposer le navigateur GPS (1) du support (4) soutenir
adéquatement le système GPS (1) et appuyer sur le bouton d'ex-
traction (4E) du côté inférieur du support (4) comme la figure (Z2)
le montre.
31
1
4D
Z2
4
Montage und Demontage des Navigationssystems
Das GPS-Navigationssystem (1) am Halter (4) montieren, dazu die
Aussparung (1A) auf den Zahn (4D) fügen. Den rechten Teil des
GPS-Navigationssystems (1) zum Halter (4) drücken, so dass er
der Abbildung (Z1) gemäß zu Einrasten kommt. Zum Entfernen
des GPS-Navigationssystems (1) vom Halter (4) das GPS-Naviga-
tionssystem (1) in angemessener Weise abstützen und, wie in Ab-
bildung (Z2) dargestellt, die Ausrasttaste (4E) an der unteren Seite
des Halters (4) drücken.
ISTR 838 / 01
1
4E
4
