Rimontaggio convogliatore sinistro
(versioni Multistrada 950 da MY 19 / 1260)

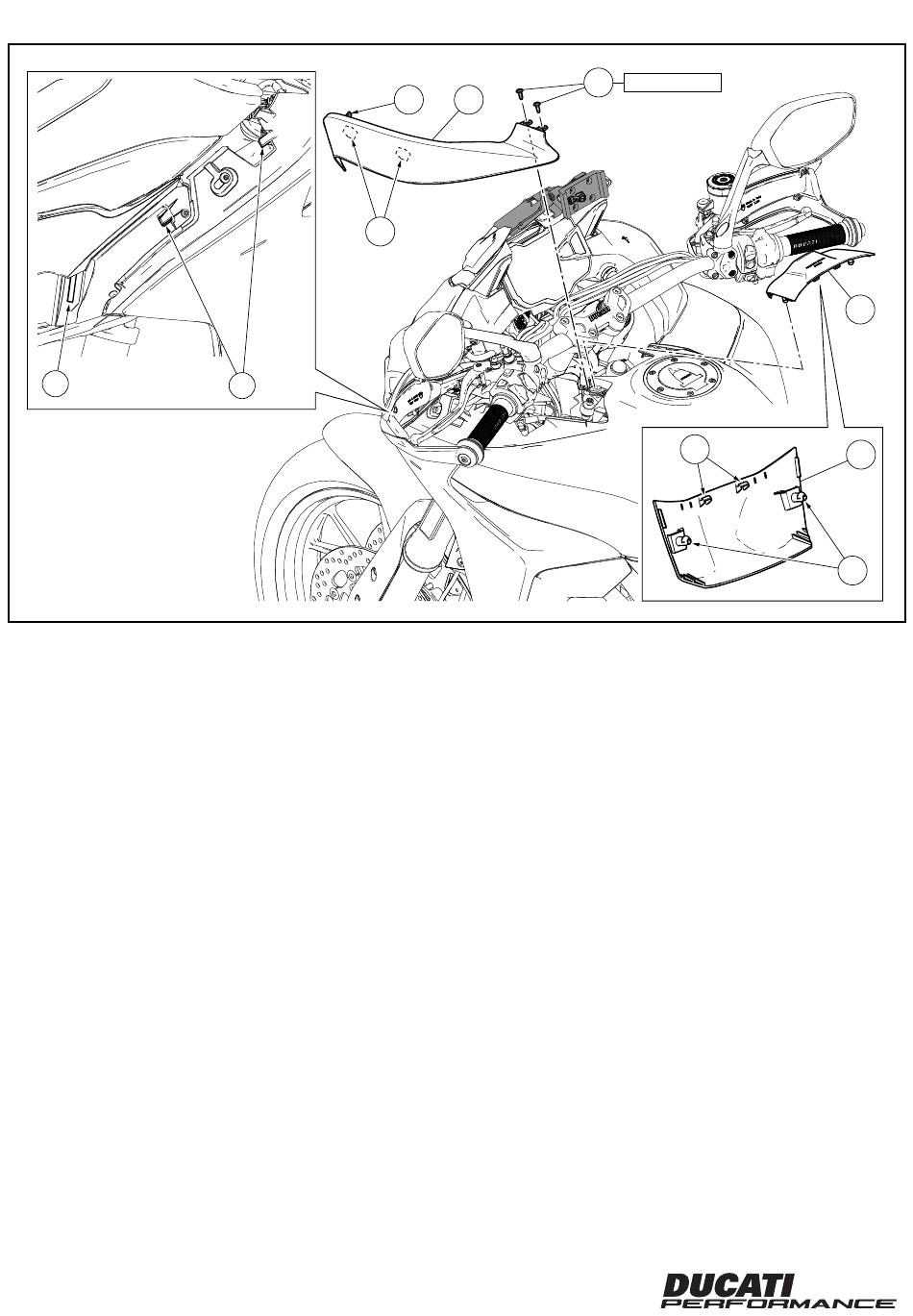

Montare il convogliatore laterale sinistro (F) portandolo in posizio-
ne e traslandolo prima in avanti e poi indietro, in modo che l'aletta
(F2) si inserisca nell'asola (L1) ed i cavallotti (F3) nei denti (L2). Fis-
sare il convogliatore laterale sinistro (F) impuntando le n.2 viti (F1).
Serrare le n.2 viti (F1) alla coppia indicata.
Rimontaggio cover blocco chiave
(versioni Multistrada 950 da MY 19 / 1260)
Rimontare la cover commutatore (E) inserendo i pioli (E2) della
cover nei gommini antivibranti del serbatoio e premendo in corri-
spondenza dei dentini (E1) sino all'avvenuto incastro.
28
28
F2
F3
L2
F1
F
Refitting the LH conveyor
(Multistrada 950 from MY 19 - 1260 versions)
Assemble LH side conveyor (F) bringing it to the correct position
and moving it forward and backward so that tab (F2) fits in slot
(L1) and U-bolts (F3) fit in retainers (L2). Fasten LH side conveyor
(F) by starting no.2 screws (F1). Tighten the no.2 screws (F1) to the
specified torque.
Refitting the ignition switch cover
(Multistrada 950 from MY 19 - 1260 versions)
Refit the switch (E) cover by inserting the cover pins (E2) inside
the tank vibration dampers and press on retainers (E1) until they
engage in place.
ISTR 838 / 01
2 Nm ± 10%
E1
E
E
E2
