Y1
2D
Y2
2B

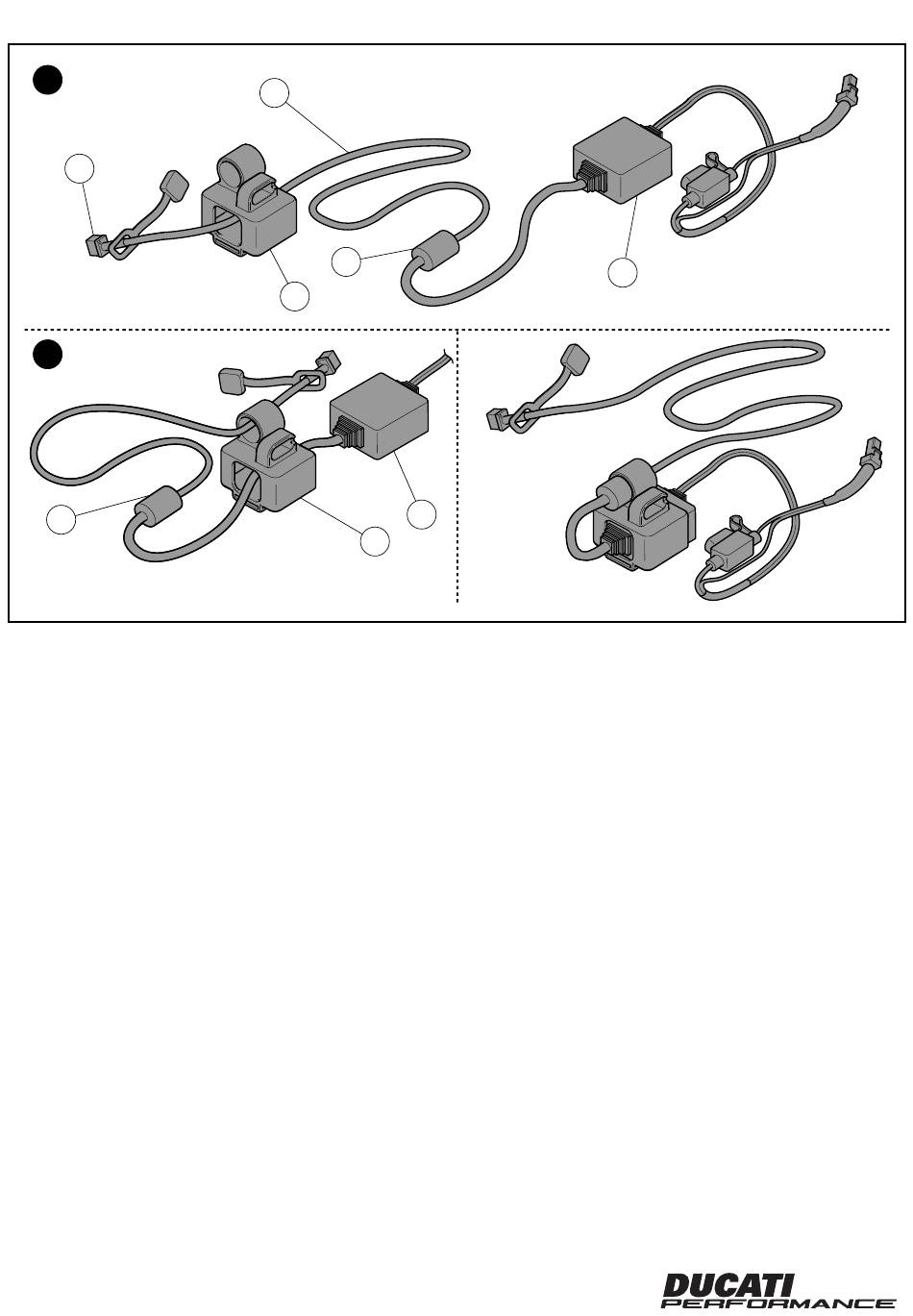

Premontaggio cavo alimentazione su supporto ela-
stico
Introdurre il cavo alimentazione (2) attraverso il foro del supporto
elastico (3) come mostrato in figura (Y1). Posizionare l'alimentatore
(2A) e il solenoide (2B) nelle apposite sedi del supporto elastico (3)
come mostrato in figura (Y2).
12
12
2
2B
3
2A
3
2A
Pre-assembling the power cable on rubber mount
Insert power cable (2) through the hole on rubber mount (3) as
shown in the figure (Y1). Position power supply unit (2A) and sole-
noid (2B) in the relevant seats of rubber mount (3) as shown in the
figure (Y2).
ISTR 838 / 01
